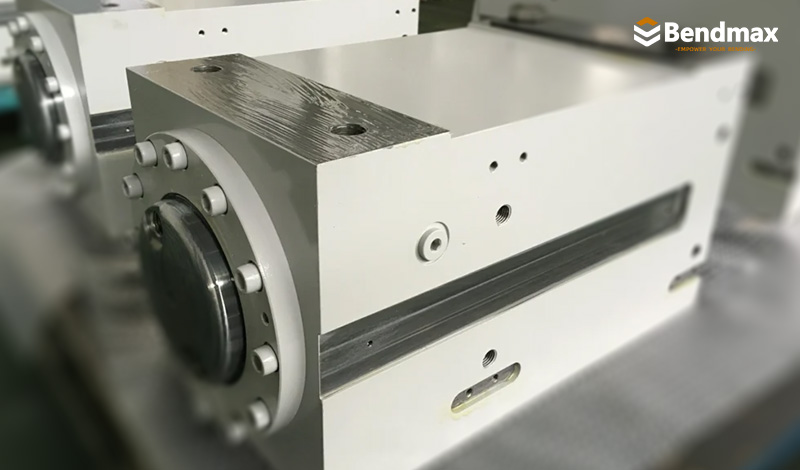

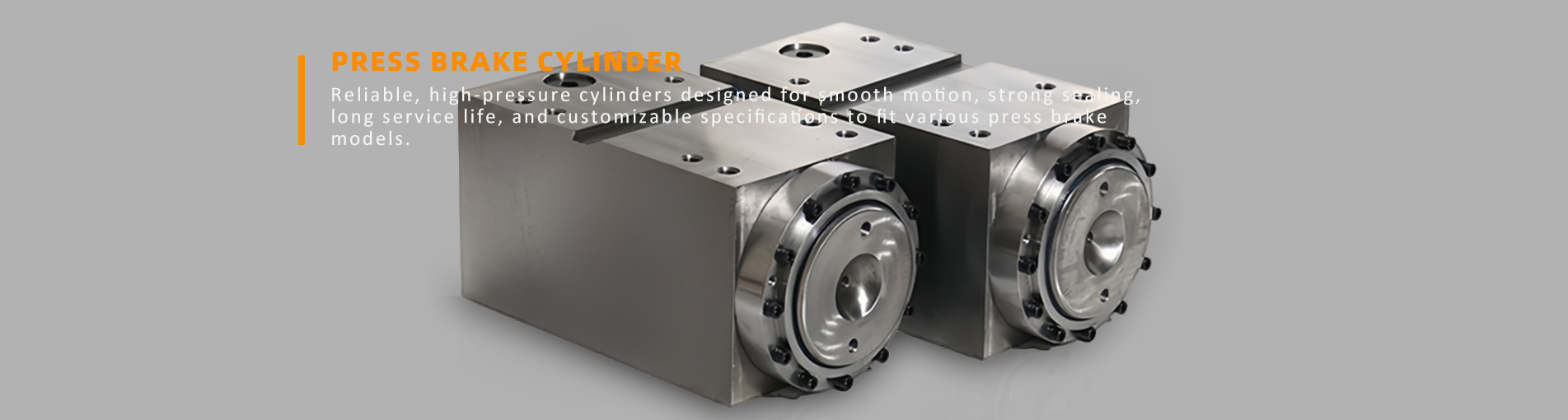

Kundenspezifische Hydraulikzylinderlösungen für Abkantpressen: Präzision, Leistung und LangzeitzuverlässigkeitWie Sie den richtigen Abkantzylinder für Ihre Anwendung auswählen und anpassen  Hydraulikzylinder sind die Kernkomponenten, die die für den Betrieb Ihrer Presse benötigte Kraft bereitstellen. Sie wandeln hydraulische Energie in lineare mechanische Bewegung um und ermöglichen Ihrer Presse so Aufgaben wie Biegen, Umformen, Stanzen oder Verdichten. Die Leistung Ihrer gesamten Maschine hängt maßgeblich von der Qualität und den Spezifikationen der verbauten Hydraulikzylinder ab. Die Wahl des falschen Zylinders kann zu geringer Präzision, vorzeitigem Verschleiß und häufigen Ausfällen führen.Lastanforderungen und TonnagekapazitätErmitteln Sie zunächst die maximale Last, die Ihre Presse bewältigen muss. Hydraulikzylinder sind in verschiedenen Nennleistungen erhältlich. Die Wahl der falschen Kapazität kann den Zylinder beschädigen oder die Leistung der Presse beeinträchtigen. Benötigt Ihre Anwendung beispielsweise 100 Tonnen Presskraft, wählen Sie einen Zylinder, der diese Anforderung erfüllt oder leicht übertrifft, um Sicherheit und Effizienz zu gewährleisten. Hublänge und ArbeitsbereichDer Hub ist die Strecke, die die Kolbenstange des Zylinders während des Betriebs zurücklegt. Für Tiefumform- oder Stanzvorgänge ist ein längerer Hub erforderlich. Achten Sie darauf, den Hub an die Konstruktion Ihrer Presse und die zu bearbeitenden Materialien anzupassen. Ein zu kurzer Hub kann Ihren Anwendungsbereich einschränken, während ein zu langer Hub die Zykluszeiten und die Genauigkeit verringern kann. Als Kernkomponenten in Metallbearbeitungsmaschinen bieten unsere Hydraulikzylinder optimale und präzise kundenspezifische Lösungen für Metallumformprozesse.Unsere Zylinder unterstützen wichtige Industriezweige durch die Ermöglichung kritischer Prozesse: Abkantpresszylinder gewährleisten präzises Biegen in der Automobil- und Luftfahrtindustrie; Schwenkbalken- und Scherenzylinder ermöglichen effizientes Schneiden in Stahlwerken; und der Hauptwalzzylinder liefert die Kraft für die zylindrische Umformung im Schiffbau und in der Energiewirtschaft. Wir bieten robuste Lösungen, die die Produktivität, Genauigkeit und Anlagenverfügbarkeit unserer Kunden weltweit steigern. PräzisionsbiegenWir bieten maßgeschneiderte Hydraulikzylinder für eine Vielzahl von Abkantpressenmodellen. Diese individuelle Lösung, kombiniert mit ihrer robusten Bauweise, liefert die für hochpräzise Biegeprozesse in der Automobil- und Luftfahrtindustrie unerlässliche Leistung und Stabilität und maximiert so Ihre Produktivität. Effizientes SchneidenUnsere Schwenkbalken- und Scherzylinder wurden für höchste Zuverlässigkeit in anspruchsvollen Umgebungen entwickelt und gewährleisten synchrone Bewegungen und dauerhafte Leistung. Dies garantiert saubere, gratfreie Schnitte bei der Stahlverarbeitung und -fertigung und maximiert so Materialausbeute und Produktivität. SchwerlastumformungWenn immense Kraft benötigt wird, liefert unser Hauptplattenwalzzylinder die kontrollierte, kraftvolle Kraft, die erforderlich ist, um dicke Stahlplatten zu präzisen Zylindern und Bögen für die Bereiche Schiffbau, Energie und Schwermaschinenbau zu formen.  Häufige Fehler bei der Auswahl von Hydraulikzylindern, die Sie vermeiden sollten Die Lastverteilung wird außer Acht gelassenVerteilt Ihre Presse die Last ungleichmäßig, benötigen Sie möglicherweise mehrere zusammenarbeitende Zylinder. In solchen Fällen ist die Synchronisierung wichtig. Die Verwendung eines einzelnen, überdimensionierten Zylinders liefert unter Umständen nicht die gewünschte Präzision oder kann zu einem außermittigen Pressvorgang führen, wodurch die Bauteile vorzeitig verschleißen. Übersehen des ArbeitsumfeldsWenn Ihre Presse unter rauen Bedingungen – wie hohen Temperaturen, korrosiven Umgebungen oder im Freien – eingesetzt wird, benötigen Sie einen Zylinder mit geeigneten Schutzbeschichtungen und Dichtungen. Edelstahlstangen, spezielle Lackierungen und Hochtemperaturdichtungen können die Lebensdauer Ihres Zylinders erheblich verlängern. Auswahl allein aufgrund des PreisesAuch wenn die günstigste Option verlockend ist, sollte man bei Hydraulikzylindern nicht sparen. Ein minderwertiger Zylinder verursacht höhere Kosten durch Ausfallzeiten, Wartung und Ersatzteile. Wählen Sie einen Zylinder, der ein ausgewogenes Verhältnis von Kosten, Qualität und Kundendienst bietet. Die Wahl der richtigen Hydraulikzylinder für Ihre Presse ist entscheidend für Leistung, Präzision und Sicherheit. Durch die Berücksichtigung von Faktoren wie Tragfähigkeit, Hublänge, Bohrungsdurchmesser und Umgebungsbedingungen können Sie einen Zylinder auswählen, der optimal zu Ihren Anforderungen passt.  Bei Bendmax entwickeln und fertigen wir. kundenspezifische Hydraulikzylinder Für Abkantpressen, Scheren, schwere Umformmaschinen und industrielle Hydrauliksysteme – für Präzision und langfristige Zuverlässigkeit.

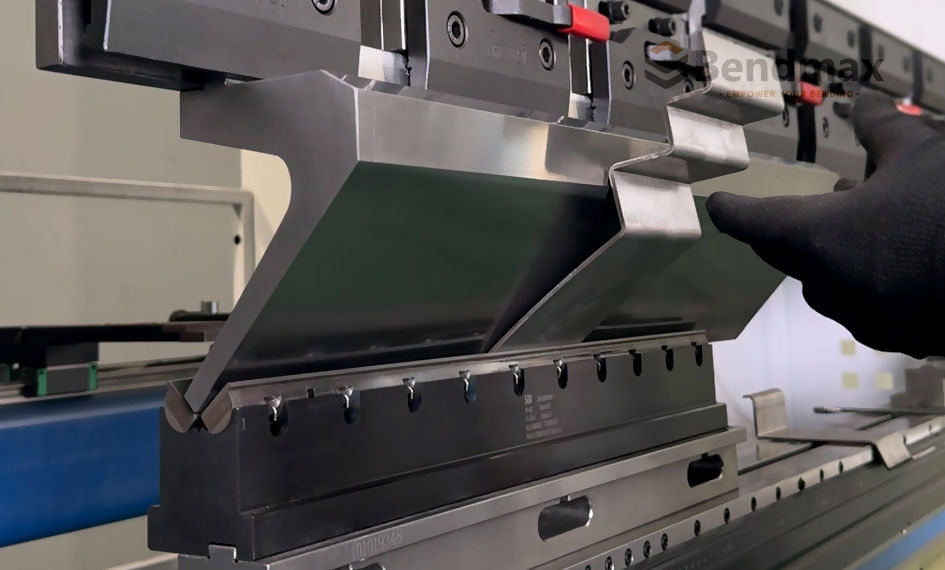

27.11.2025Beim Verkauf von Biegewerkzeugen bereitet es uns die größte Freude, unseren Kunden bei der Lösung verschiedenster Biegeprobleme zu helfen.  Bendmax-Lösung: Markierungsfreies Biegen für einen australischen Kunden mithilfe von FlügelbiegewerkzeugenWerkzeuge zum Flügelbiegen reduzieren den Kontaktdruck für markierungsfreies Biegen| Fallstudie eines australischen Kunden  Beim Verkauf von Biegewerkzeugen bereitet es uns die größte Freude, unseren Kunden bei der Lösung ihrer vielfältigen Biegeprobleme zu helfen. Letzten Monat benötigte unser australischer Kunde Blechteile für einen lokalen Hersteller hochwertiger Anlagen. Die Anforderungen an Aussehen und Präzision der Produkte waren dabei hoch: Die gebogene Oberfläche musste frei von Dellen und Kratzern sein; die Serienfertigung erforderte gleichbleibende Biegewinkel; und strenge Maßtoleranzen sowie eine hohe Chargenstabilität waren unerlässlich. Die vorhandenen Abkantpressenwerkzeuge des Kunden entsprachen nicht den hohen optischen Anforderungen, was zu Eindellungen an den gebogenen Produkten führte. Selbst mit Trotz Schutzfolie gab es noch leichte Winkelabweichungen, und das hohe Produktionsvolumen führte zu erheblichem Ausschuss. Daher wünschte der Kunde eine maßgefertigte Form. Wir haben uns sehr über diese Anfrage gefreut; sie bot uns die perfekte Gelegenheit, unsere Fähigkeiten unter Beweis zu stellen. Um dem Kunden zu helfen, eine wirklich präzise Einkerbung zu erreichen, empfahl das Bendmax-Ingenieurteam Folgendes: FlügelbiegewerkzeugWir haben für den Kunden einige Muster gebogen, der sehr zufrieden war. Fünf Sätze Bendmax-Flügelbiegewerkzeuge wurden kundenspezifisch angefertigt. Um sicherzustellen, dass das Endprodukt ihren strengen Anforderungen vollumfänglich genügte, entsandte der australische Kunde einen Einkaufsvertreter zur Bendmax-Fabrik, um eine Vor-Ort-Inspektion durchzuführen. Am Produktionsstandort führten wir Folgendes durch: Probebiegung an der eigentlichen Maschine; Inspektion auf Oberflächenfehler; und Überprüfung der Winkelkonsistenz. Der Kundenvertreter war mit der Verarbeitungsqualität, dem Ergebnis der Probebiegung und den Details des Formprozesses sehr zufrieden und bestätigte schließlich die Abnahme.  Das Flügelbiegewerkzeug ist schon seit einiger Zeit im Einsatz.Nachfolgend das Feedback des Kunden:Die Serienproduktion gewährleistet durchgehend einen makellosen, spurenlosen Biegeeffekt;Die Winkelgenauigkeit ist stabil, und die Nacharbeitsquote hat sich deutlich verringert; Aufträge mit hohen Anforderungen an das Erscheinungsbild wurden reibungslos abgewickelt. Werkzeuge zum Flügelbiegen mit markierungsfreier Umformung sind zum neuen Kernwerkzeug für die Produktionslinie des Kunden geworden. Der australische Kunde lobte diese Lösung in höchsten Tönen und plant, weitere Modelle zu kaufen.

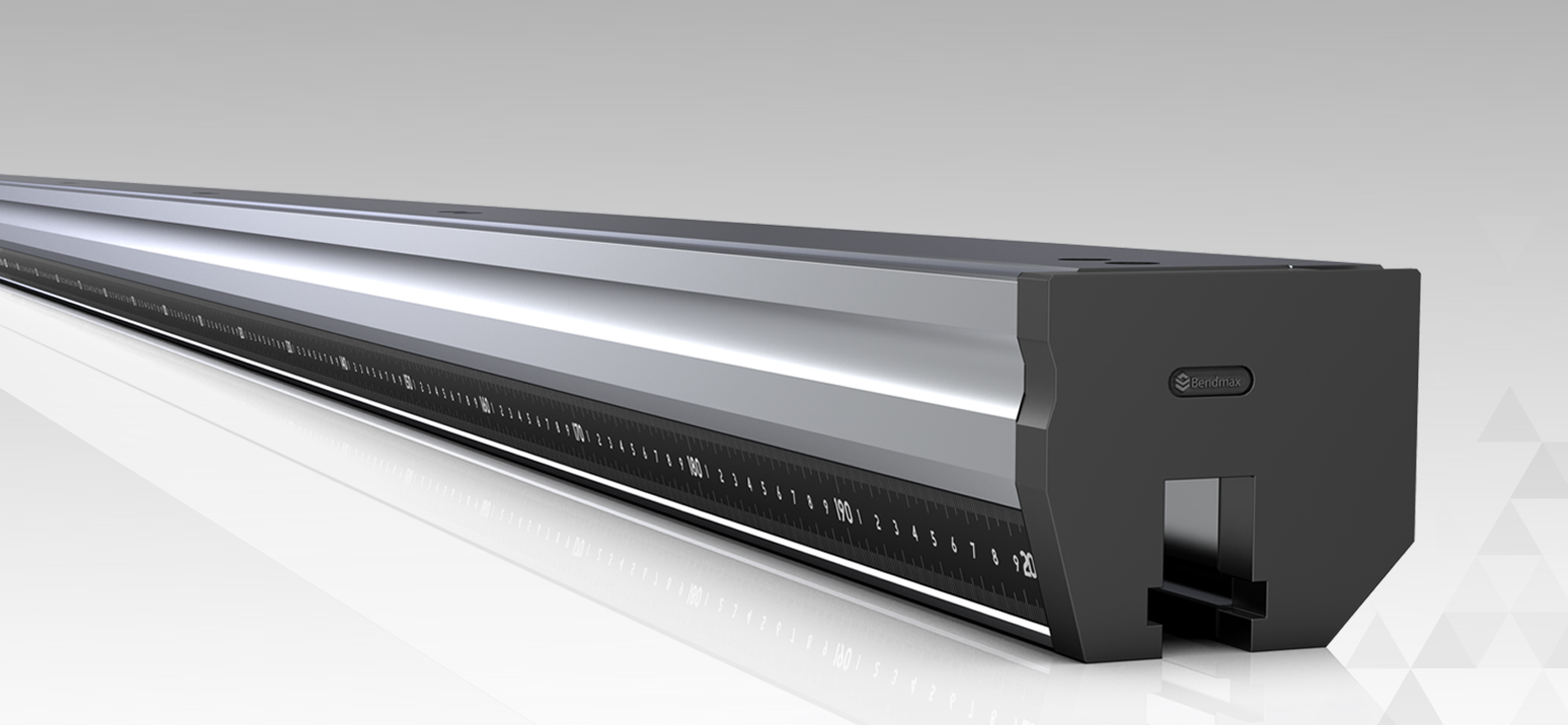

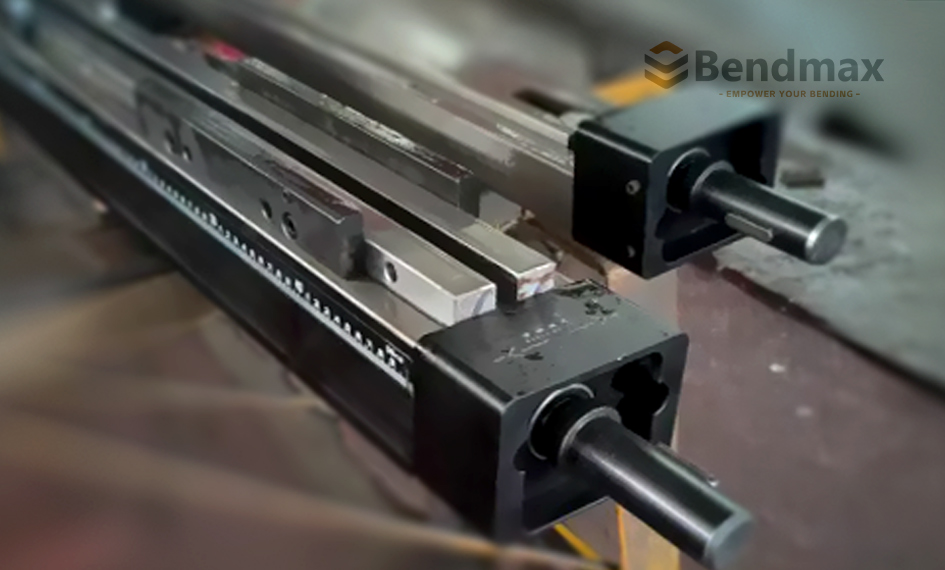

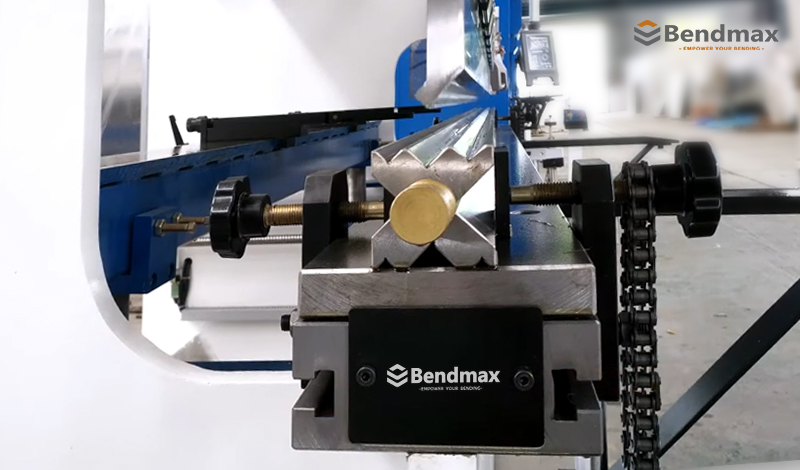

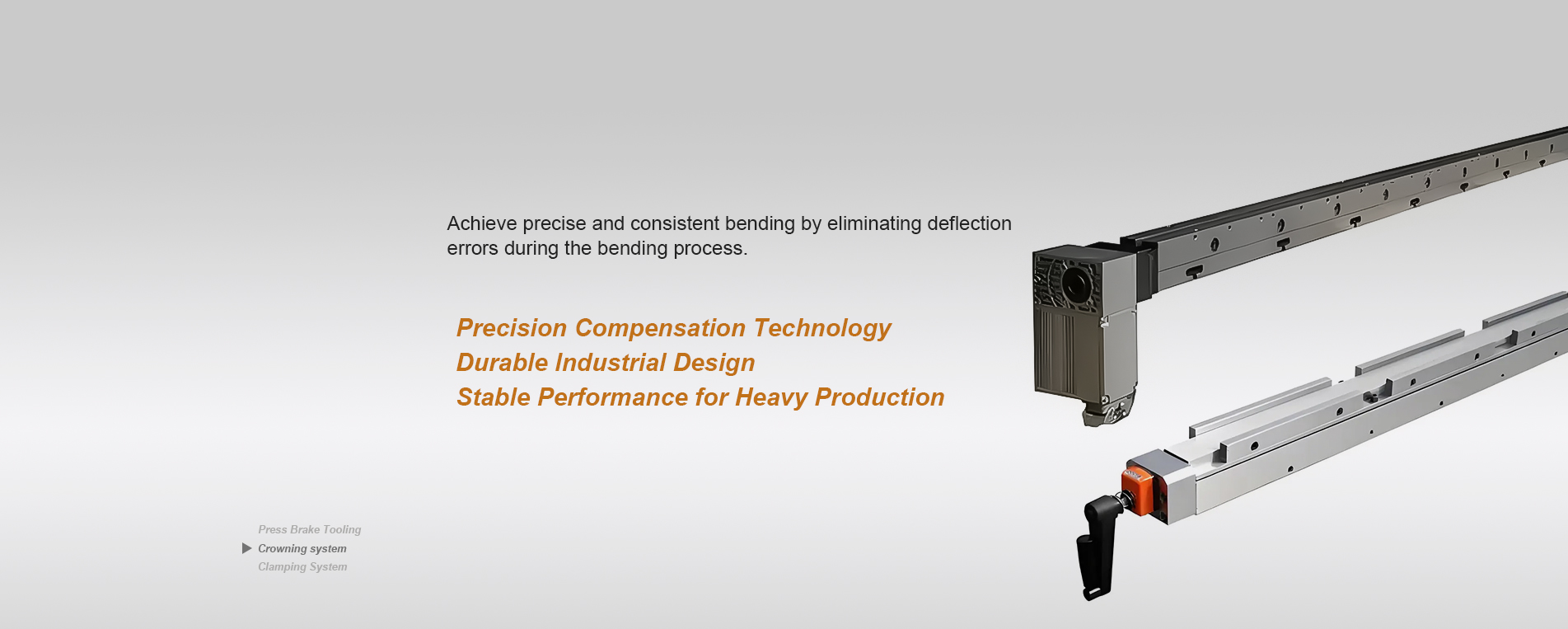

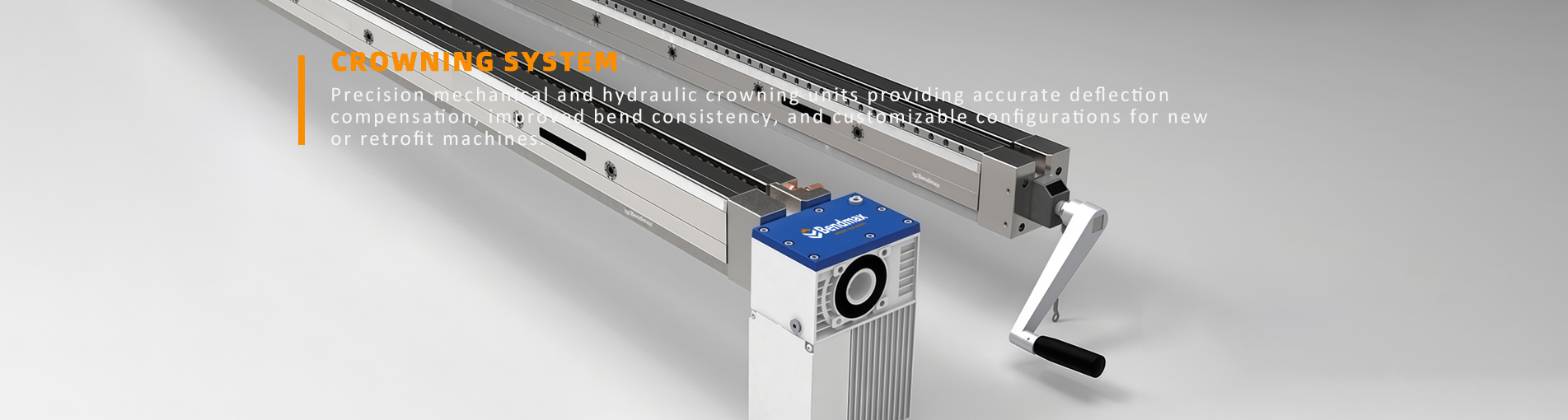

Winkelabweichungen beim Biegen langer Teile? Das manuelle Bombiersystem von Bendmax behebt Abkantpressenverformungen präzise.Die beste Wahl für Winkelkonstanz: Vorteile von Kronensystemen Beim Biegen langer Bleche besteht ein häufiges Problem darin, dass die Biegemaschine in der Mitte einsinkt und sich an beiden Enden nach oben neigt, insbesondere bei der Bearbeitung längerer Bleche. Kürzlich hatten wir einen Kunden, der mit dem typischen Problem der Biegeverformung bei Abkantpressen konfrontiert war. Er stellte fest, dass beim Biegen einer 1200 mm langen und 3 mm dicken Stahlplatte der Winkel in der Mitte des Werkstücks nicht mit den Winkeln an den Enden übereinstimmte. Dies führte zu einer ungleichmäßigen Biegelinie und ungleichmäßiger Formgebung. Daher suchte er bei uns nach einer effizienteren und zuverlässigeren Lösung. Es gibt viele Gründe für das Einsinken in der Mitte beim Biegen. Beim Biegen langer Werkstücke ist die Kraftverteilung an der Biegemaschine ungleichmäßig, wobei die Mitte der Maschine stärker belastet wird. Dies führt zu einem größeren Winkel im mittleren Bereich und einem kleineren Winkel an beiden Enden, was eine ungleichmäßige Biegelinie und ungleichmäßige Formgebung zur Folge hat. Ohne DurchbiegungskompensationMit herkömmlichen Biegemethoden lässt sich kaum ein stabiler Winkel erzielen. Nachdem unser Team die Biegeanforderungen des Kunden verstanden hatte, empfahl es daher umgehend die Verwendung eines Kronensystem (Durchbiegungskompensationssystem). Dieses System gleicht Biegeverformungen in Echtzeit aus, indem es die leichte Krümmung des unteren Werkzeugtisches anpasst und so gleichmäßige Winkel über das gesamte Werkstück gewährleistet. Wir bieten beides an. mechanische und hydraulische SystemeAufgrund des Kundenbedarfs an schneller Produktion und begrenzten Budgets empfahlen wir das manuelle Bombiersystem, das sich für seine bestehende Ausrüstung eignet. Es bietet erstens ein hohes Preis-Leistungs-Verhältnis und eine einfache Installation; zweitens ist es mit verschiedenen Abkantpressenmarken kompatibel (die vorhandene Ausrüstung verwendet eine Amazon-Abkantpresse); und vor allem bietet es eine stabile Kompensationsgenauigkeit und ist somit ideal für das routinemäßige Biegen von 1–3 mm langen Blechen.  Dank unserer technischen Fernunterstützung konnte der Kunde die Installation und Inbetriebnahme des Geräts schnell abschließen.Manuelles Kronensystem. Nach der Inbetriebnahme berichtete der Kunde: „Das Problem des Durchhängens in der Mitte des Biegevorgangs ist vollständig behoben, und die Winkel der 1200 mm langen Werkstücke sind nun endlich gleichmäßig.“ Durch den Einsatz des Bombiersystems sind die Biegewinkel des Kunden stabil, die Effizienz hat sich verbessert, und es sind keine wiederholten Anpassungen der Biegesequenz oder manuelle Korrekturen mehr erforderlich. Zur effizienten Verbesserung der Biegequalität langer Werkstücke ist ein Bombiersystem die beste Wahl. Diese Fallstudie beweist einmal mehr, dass es sich bei Biegeaufgaben mit langen und dicken Blechen sowie hohen Anforderungen an die Biegegenauigkeit als optimal erweist. Kronensystem ist eine unverzichtbare Lösung. Bendmax wird auch weiterhin zuverlässige Werkzeuge für Abkantpressen und Lösungen zum Bombieren für Kunden weltweit anbieten und ihnen so helfen, anspruchsvolle Biegeprobleme zu lösen.

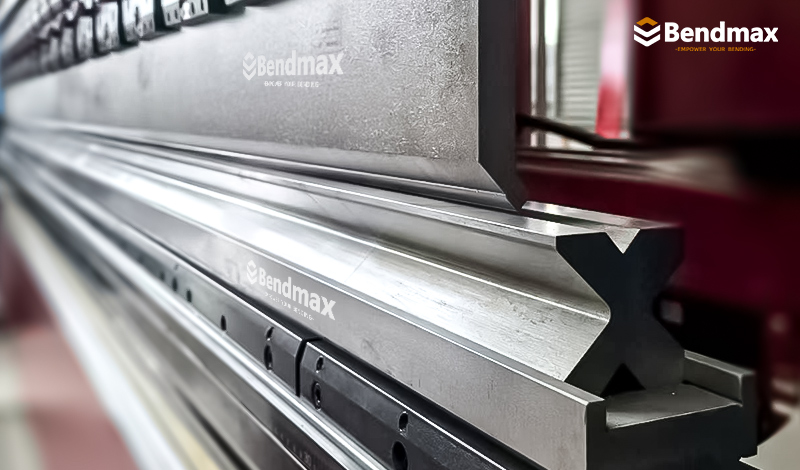

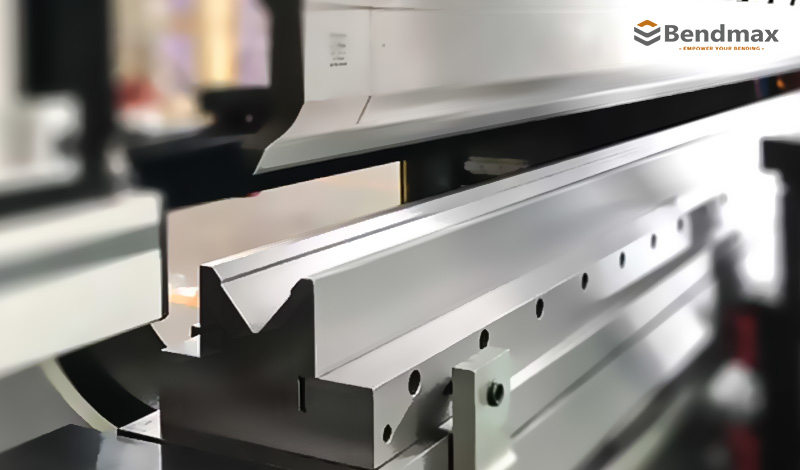

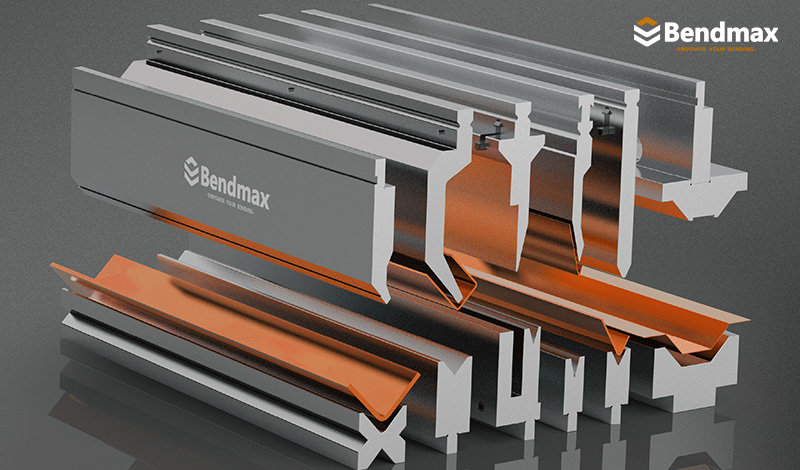

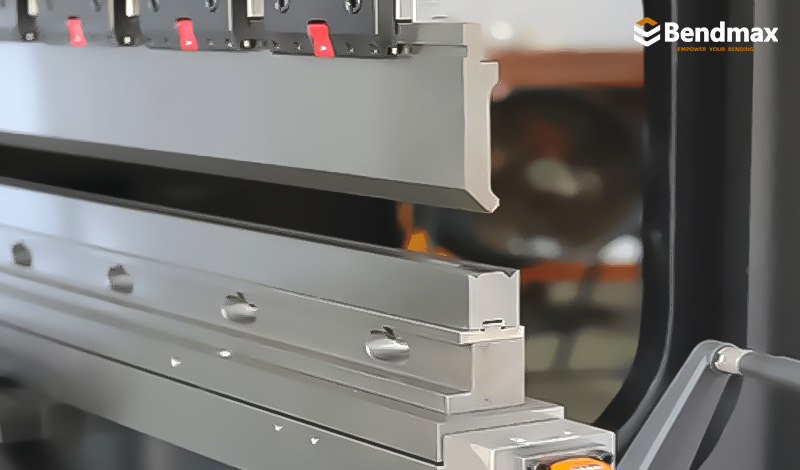

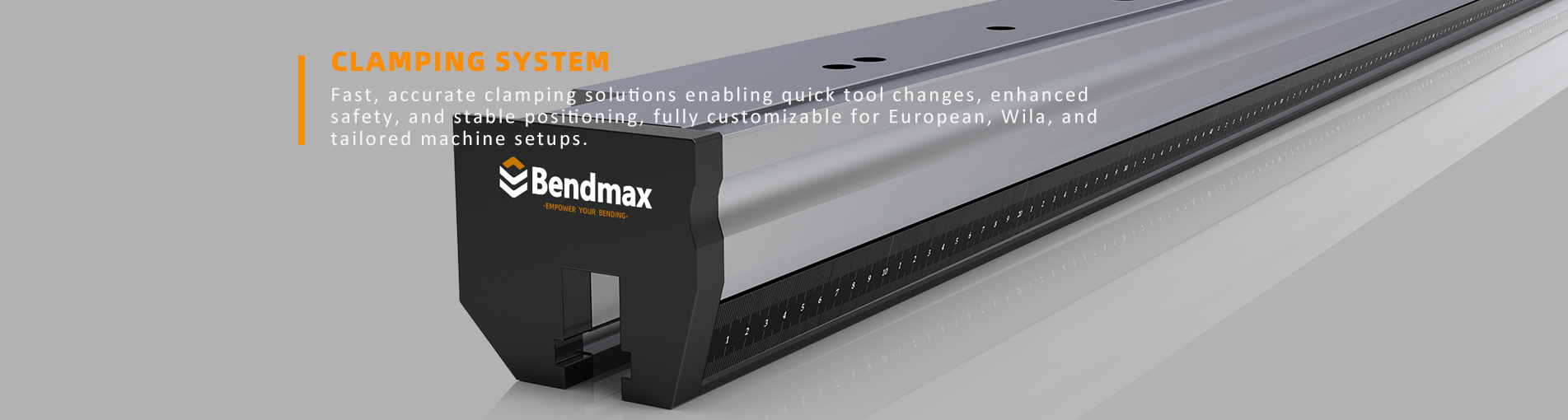

Erkundung von Werkzeuglösungen für AbkantpressenWie man die richtige Werkzeuglösung für das Blechbiegen auswählt   Im Bereich der Blechbearbeitung,Werkzeuge für Abkantpressen Die Wahl des richtigen Werkzeugs ist entscheidend für die Biegequalität, die Produktionseffizienz und die Konsistenz. Sie ist unerlässlich für die Bearbeitung unterschiedlicher Teilegeometrien, Materialarten und Produktionsanforderungen. Durch die Analyse typischer Herausforderungen beim Biegen, der Prinzipien der Werkzeugauswahl und innovativer Werkzeugstrukturen können Hersteller die Genauigkeit deutlich verbessern, Nacharbeiten reduzieren und den gesamten Umformprozess optimieren. Typisch Werkzeugherausforderungen Zu den Herausforderungen beim Biegen langer Bleche zählen Durchbiegung, übermäßige Rückfederung, Kollisionen zwischen Werkstück und Stempel, ungleichmäßige Winkel und Schwierigkeiten beim Biegen kleiner Flansche. Effektive Biegelösungen basieren häufig auf der Wahl der richtigen Werkzeugkonfiguration – beispielsweise segmentierte Stempel für mehr Flexibilität, Matrizen mit großer V-Öffnung zur Reduzierung von Markierungen, versetzte Werkzeuge für mehrere Biegungen in einem Arbeitsgang und Fensterstempel zur Vermeidung von Kollisionen bei großen U-förmigen Teilen. Da die Nachfrage nach höherer Präzision und Effizienz wächst, wenden sich immer mehr Unternehmen an Kundenspezifische Werkzeuglösungen für AbkantpressenMit professioneller Unterstützung, einschließlich technischer Beratung, 3D-Verifizierung und kundenspezifischer Werkzeuge, können Blechverarbeiter zuverlässigere Ergebnisse erzielen und eine stabile Produktionsqualität gewährleisten. Standard-AbkantpressenwerkzeugeWir bieten ein komplettes Sortiment an Standard-Abkantpressenwerkzeuge mit außergewöhnlicher Qualität und Kompatibilität. Ob Sie benötigen Neuer Standard, Amerikanischer Standard, Europäischer StandardOb durch zusätzliche Systeme oder andere Maßnahmen – unsere Werkzeuge bieten die hohe Präzision und Langlebigkeit, die Ihre Abkantpressenprozesse erfordern.Lösungen zum Spannen von AbkantpressenNahezu alle Abkantpressen lassen sich mit fortschrittlichen Technologien aufrüsten. Spannsysteme Diese Lösungen gelten sowohl für den Stößel als auch für das Bett. Sie beschleunigen Werkzeugwechsel, reduzieren Ausfallzeiten und helfen bei der Instandsetzung vorhandener Träger – und rüsten Ihre Abkantpresse so effektiv für höhere Produktivität auf.Kundenspezifische AbkantpressenwerkzeugeGanz gleich wie einzigartig Ihre Anwendung ist, wir entwickeln kundenspezifische Abkantpressenwerkzeuge Zugeschnitten auf Ihre Biegeherausforderungen. Von tiefen Kanälen bis hin zu komplexen Formen – unsere innovativen Lösungen machen selbst unmögliche Biegungen möglich. Dabei gründen wir auf unser unermüdliches Engagement für die Problemlösung.Zubehör für AbkantpressenProfessionelle Nutzung Zubehör für Abkantpressen kann die Biegequalität, Präzision und die Gesamteffizienz deutlich verbessern. Wir bieten ein komplettes Sortiment an hochwertigem Zubehör, das die Genauigkeit erhöht, das Material schützt und die Bediener bei jedem Biegevorgang unterstützt. Unser verfügbares Zubehör umfasst: Zubehör für Abkantpressen, Laser-Ausrichtgeräte, Schutzfolien, Werkzeugschränke, Winkelmessgeräte, magnetische Winkelmessarme...Pressbremszylinder                                 Ein gut gestaltetes Hydraulikzylinder der Abkantpresse Dies verbessert die Biegegenauigkeit und die Maschineneffizienz erheblich. Wir liefern kundenspezifische Abkantpresszylinder für verschiedene Maschinenmodelle, die in der Automobil-, Luft- und Raumfahrtindustrie sowie in der Präzisionsfertigung eingesetzt werden. Benötigen Sie weitere Unterstützung? Unser Ingenieurteam steht Ihnen gerne mit individuellen Lösungen und technischer Beratung für Ihr nächstes Projekt zur Verfügung.Individuelles KronensystemEine hohe Präzision Abkantpresse-Ballensystem ist unerlässlich, um über die gesamte Länge des Werkstücks gleichmäßige Biegewinkel zu erzielen. Wir bieten individuelle Kronensysteme Entwickelt, um Durchbiegungen im Pressenzylinder und -tisch zu eliminieren und so stabile, präzise Ergebnisse bei jedem Biegevorgang zu gewährleisten. Ob hydraulisch oder mechanisch, jede individuelles Kronensystem Das System ist so konstruiert, dass es optimal auf Ihre Maschinengröße, Tonnage und Anwendungsanforderungen abgestimmt ist. Benötigen Sie Unterstützung bei der Auswahl des passenden Systems? Unser Ingenieurteam steht Ihnen mit technischer Beratung, maßgeschneiderten Lösungen und umfassender Integrationsunterstützung gerne zur Seite.

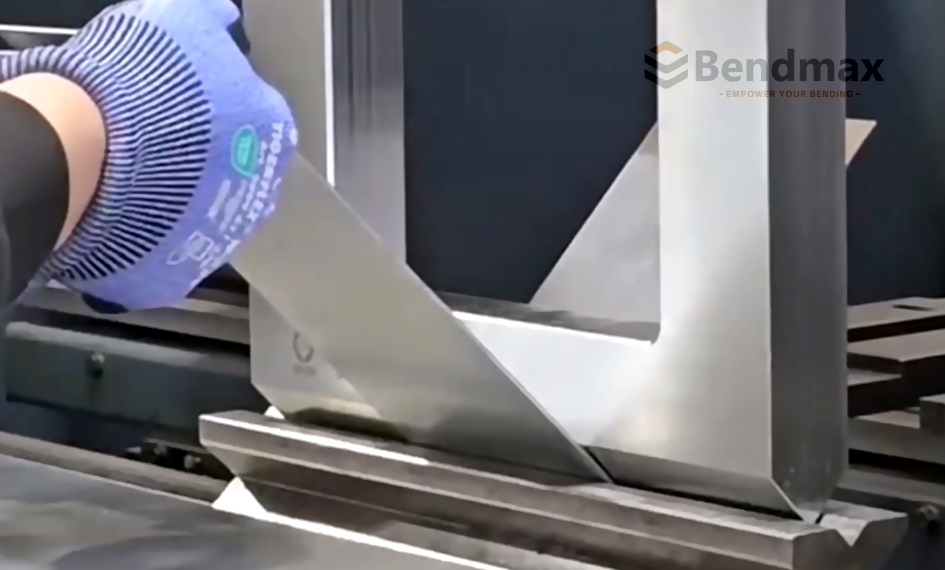

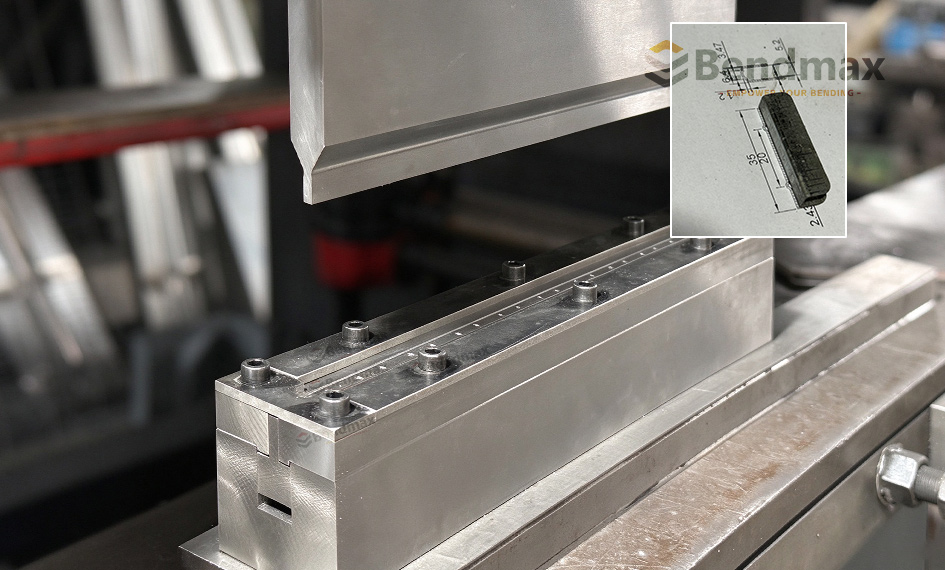

02.06.2026Standardwerkzeuge bieten nicht genügend Freiraum: Brasilianischer Kunde sieht sich mit erheblichen Biegeproblemen konfrontiertDie ultimative Lösung für BiegeinterferenzenBendmax Custom Window Punch ermöglicht die nahtlose Formgebung tiefer U-förmiger Teile Der Kunde nutzte Standard-AbkantpressenwerkzeugeAufgrund der großen Gesamtabmessungen und der hohen Seitenwände des Werkstücks konnten herkömmliche obere und untere Werkzeuge nicht genügend Freiraum bieten, sodass eine Kollision unvermeidbar war.Als erste, schnelle Lösung schlug das Bendmax-Ingenieurteam vor, die linken und rechten Segmente des oberen Stempels zu vertauschen, wodurch ein Spalt in der Mitte entstand. So konnte das Werkstück beim Biegen durch den mittleren Raum hindurchgeführt werden, wodurch das Risiko einer Kollision zwischen Stempel und Werkstück verringert wurde.Nach dem Einbau des Segmentstempels und der Durchführung von Probebiegungen stellte der Kunde fest, dass aufgrund der großen Bauteilgröße und der tiefen Biegetiefe der verfügbare Freiraum weiterhin nicht ausreichte. Das Kollisionsproblem konnte nicht vollständig behoben werden.Nach einer detaillierten Analyse der Teilegeometrie, der Biegesequenz, des Biegewegs und der Abkantpressenkonfiguration empfahlen die Ingenieure von Bendmax eine professionellere und zuverlässigere Lösung: eine benutzerdefinierter Fensterstempel(Loch für Freigabe / Loch für offenes Fenster). Der Fensterlocher verfügt über einegroße zentrale ÖffnungDie Fenstergröße ist vollständig anpassbar. Diese Konstruktion ermöglicht das Durchführen von übergroßen, tiefen U-förmigen oder kastenförmigen Werkstücken durch den Stempel während des Biegevorgangs und verhindert so effektiv Biegebeeinträchtigungen zwischen Werkzeug und Werkstück. Gleichzeitig ist der Fensterstempel weiterhin mit der vorhandenen Abkantpresse des Kunden kompatibel und kann auch für andere, nicht behindernde Biegevorgänge eingesetzt werden. Der Kunde nahm unsere Empfehlung an und bestellte eine maßgefertigte Fensterstanze mit einer speziell auf sein Werkstück zugeschnittenen Fenstergröße. Die Biegeanzeige des FensterwerkzeugsBiegevorbereitungDoppelbiegungU-Biegung  Nach Ankunft der Fensterstanze im Werk des Kunden in Brasilien wurde sie umgehend in die Produktion genommen. Die Ergebnisse waren hervorragend. Laut Kundenfeedback wurden Biegebeeinträchtigungen vollständig beseitigt, alle Biegevorgänge konnten reibungslos durchgeführt werden, und komplexe, tiefe U-förmige Teile ließen sich in einer einzigen Aufspannung herstellen.Der Kunde schätzte diesen Fachmann sehr. Werkzeuglösung für Abkantpressen, und die Fensterstanze hat sich seither zu einem wichtigen Werkzeug für die Bearbeitung großer Strukturbauteile in deren Produktion entwickelt. Fensterwerkzeug bei der Härteprüfung • Verbesserte Korrosionsbeständigkeit durch Bildung einer schützenden Oxidschicht• Verringerte Oberflächenreflexion, verbesserte Sichtverhältnisse im Betrieb• Verbesserte Verschleißfestigkeit, verlängerte Lebensdauer der Form • Einheitliches und professionelles Erscheinungsbild mit minimaler Dimensionsänderung  Dank umfassender Branchenerfahrung und starker Anpassungsfähigkeit löste Bendmax erfolgreich ein Problem mit Biegeinterferenzen, das mit herkömmlichen Werkzeugen nicht zu bewältigen war. Durch den Einsatz eines kundenspezifischen Fensterstanzers konnte der Kunde nicht nur die stabile Produktion wiederherstellen, sondern auch die Biegeeffizienz und Umformbarkeit deutlich verbessern – ein weiterer Beweis für die Expertise von Bendmax bei komplexen Herausforderungen. Werkzeuglösungen für Abkantpressen für globale Kunden. Wir bieten Ihnen eine breite Palette an Fensterwerkzeugen, die Ihren Bedürfnissen gerecht werden. Individuelle Anpassungen sind auf Anfrage möglich.

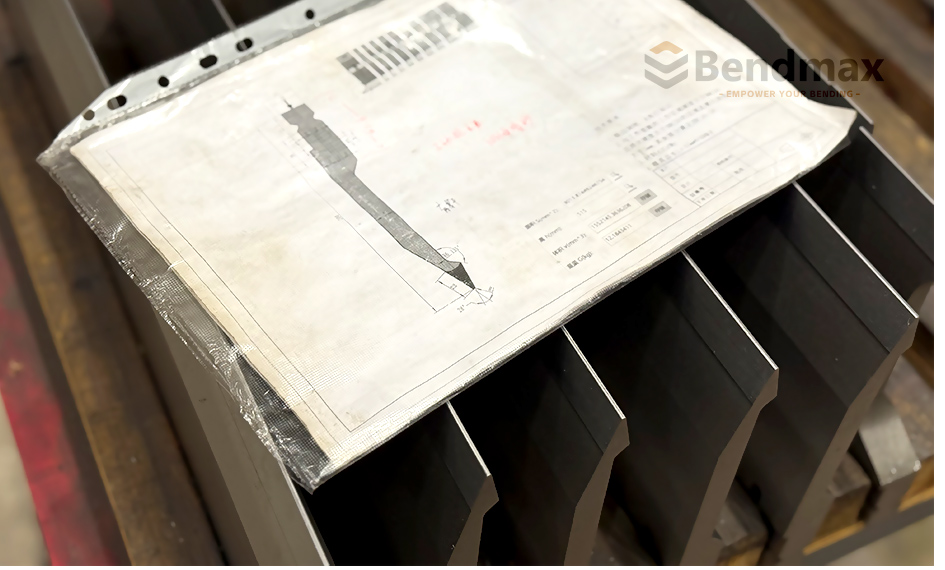

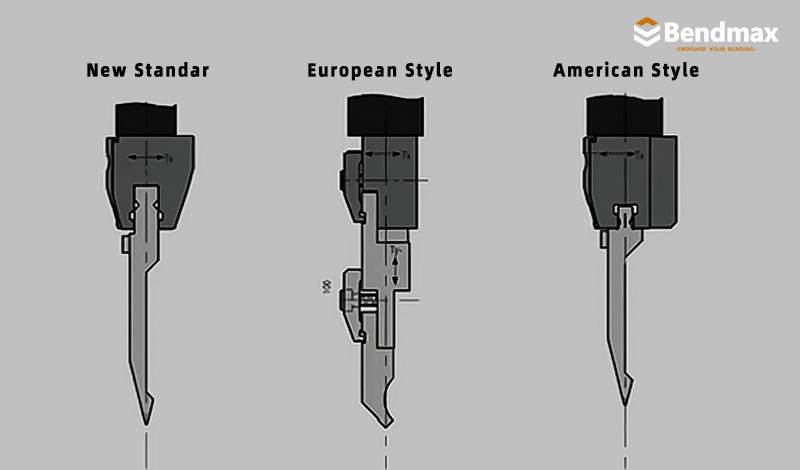

 Wie man die richtigen Werkzeuge für Abkantpressen auswähltKomplette Werkzeugauswahllösung für das BlechbiegenDie richtige auswählen Werkzeuge für Abkantpressen Die Wahl des richtigen Werkzeugs ist entscheidend für präzise und stabile Ergebnisse beim Blechbiegen. Selbst bei modernen Abkantpressen kann eine falsche Werkzeugauswahl schwerwiegende Probleme wie Biegewinkelfehler, Oberflächenfehler, Materialrisse oder übermäßigen Werkzeugverschleiß verursachen.Viele Blechhersteller verstehen zwar ihr Produktdesign, sind sich aber unsicher bezüglich Welche Stempel- und Matrizenkombination sollte verwendet werden?Dieser Leitfaden bietet eine klare und praktische Werkzeugauswahlmethode Wird von professionellen Fertigungsingenieuren weltweit eingesetzt.  Auswahlprozess für AbkantpresswerkzeugeDer Prozess der Werkzeugauswahl lässt sich in folgende Schritte vereinfachen:  1. Materialart und -dicke bestimmen2-Maschinen-Tonnage und Biegekraft3. Werkzeugmaterial und Oberflächenhärte4. Wählen Sie die passende V-Matrizenöffnung aus.5. Wählen Sie die richtige Stempelgeometrie.6. Biegeradiusanforderungen bestätigen7. Mindestflanschlänge prüfen8. Entscheidung zwischen Standard- oder Sonderwerkzeugen9. Effiziente Einrichtung und Schnellwechselsysteme  Die Befolgung dieser Schritte hilft Herstellern bei der Auswahl von Werkzeugen, die Folgendes gewährleisten: präzise Biegewinkel, reduzierte Materialspannung und längere Werkzeugstandzeit.1 -Materialart und -dicke bestimmenDie Materialeigenschaften beeinflussen das Biegeverhalten maßgeblich.Unterschiedliche Materialien erfordern unterschiedliche Biegeüberlegungen:MaterialBiegeeigenschaftenBaustahlStandardbiegeeigenschaftenEdelstahlHöhere Festigkeit und RückfederungAluminiumWeicher, aber empfindlich gegenüber Oberflächenmarkierungen Über das MaterialK-FaktorDer K-Faktor ist ein Konstruktionsparameter zur Abschätzung der Dehnung eines Blechteils beim Biegen. Er definiert das Verhältnis zwischen der neutralen Achse und der gesamten Blechdicke. Obwohl er primär für die Fertigung relevant ist, ermöglicht das Verständnis seiner Funktion Konstrukteuren eine bessere Vorhersage von Maßänderungen nach dem Biegen.Der K-Faktor variiert je nach Materialeigenschaften (Duktilität und Festigkeit), Innenbiegeradius im Verhältnis zur Blechdicke, Biegeverfahren und Werkzeuggenauigkeit.Empfehlungen für den K-Faktor:Bei Werkstoffen mit höherer Duktilität, wie Kupfer und Messing, muss der K-Faktor erhöht werden, um die Dehnung zu berücksichtigen.Weiche Materialien und scharfe Biegungen neigen dazu, die neutrale Achse näher an die Innenfläche zu rücken, wodurch der K-Faktor sinkt.Bei Biegewinkeln über 120° muss ein größerer K-Faktor verwendet werden, um die Materialdehnung auszugleichen.Ein K-Faktor von 0,5 bedeutet, dass die neutrale Achse in der Mitte des Materials liegt.Die folgende Tabelle zeigt die empfohlenen K-Faktoren für die gebräuchlichsten Blechwerkstoffe und Biegetechniken.Rückkopplungs- und VergütungsstrategienBleche neigen dazu, nach dem Biegen oder Stanzen wieder ihre ursprüngliche Form anzunehmen. Dies beeinträchtigt die Maßgenauigkeit der Teile und muss bei der Konstruktion berücksichtigt werden. Die Rückfederungseffekte hängen von den Materialeigenschaften und dem Biegeradius ab.Designorientierte Strategien zur Kompensation der RückfederungBiegen Sie das Teil leicht über, um die gewünschte Endgeometrie zu erreichen.Vermeiden Sie scharfe Biegungen bei Materialien mit hoher Rückfederung (z. B. Aluminium 7075).Um die Spannungskonzentration zu minimieren, sollte bei duktilen Metallen wie Kupfer der Biegeradius erhöht werden.Materialien wie Edelstahl und Aluminium erfordern größere Biegeradien, um die Rückfederung zu reduzieren.Bei engen Winkeltoleranzen sollten Werkstoffe mit geringerer Streckgrenze verwendet werden.Formel zur RückfederungskompensationEine Näherungsformel zur Abschätzung des Rückfederungswinkels (Δθ):Δθ = (K x R) / TWo:Δθ = Rückfederungswinkel (Grad)K = Materialkonstante (zwischen 0,8 und 2,0, höher für festere Materialien)R = Innenradius der BiegungT = MaterialdickeBiegezulage und BiegeabzugEine präzise Abwicklungsplanung setzt das Verständnis des Verhaltens von Blechen beim Biegen voraus. Zwei Schlüsselgrößen helfen bei der Berechnung der genauen Abwicklungslängen:Biegezulage (BA)Die Biegezugabe ist die Bogenlänge der Biegung, gemessen entlang der neutralen Achse. Sie gibt an, wie viel Material bei der Biegung verbraucht wird.Formel für die Biegezugabe:BA = A × (π / 180) × (R + K × T)Wo:A = Biegewinkel (in Grad)R = Innenradius der BiegungT = BlechdickeK = K-FaktorBiegeabzug (BD)Der Biegeabzug ist der Betrag, der von der Gesamtlänge der Flansche abgezogen wird, um das korrekte Abwicklungsmuster zu erhalten.Biegeabzugsformel:BD = L1 + L2 − (BA + Innenbiegung)Wo:L = FlanschlängeBA = BiegezulageGestaltungstipps:Bei den meisten 90°-Biegungen sollten Sie Biegetabellen für Standardmaterialien verwenden, falls die Formeln zu komplex sind.Beim Biegen hochfester Legierungen (z. B. 7075, 316L) ist aufgrund der Rückfederung und der Spannungsakkumulation mit einer größeren Biegedehnung zu rechnen.Um Risse in Aluminium und spröden Stählen zu vermeiden, muss die Faserrichtung stets senkrecht zur Biegelinie ausgerichtet werden.Gleichmäßige Wandstärke beibehaltenDie Blechdicke beeinflusst direkt den Biegeradius und andere wichtige Biegeparameter wie V-Öffnung, Biegekraft und Flanschlänge. Das Verständnis dieses Zusammenhangs ist entscheidend für die Qualität und Haltbarkeit der Biegung.Durch die Einhaltung einer gleichmäßigen Wandstärke wird ein gleichbleibendes Biegeverhalten gewährleistet und Probleme wie Verformung, Verzug oder Rissbildung werden vermieden.Gestaltungstipps:Eine gleichmäßige Dicke über das gesamte Bauteil gewährleisten.Vermeiden Sie abrupte Dickenänderungen oder Rippen in der Nähe von Biegungen.Falls Dickenänderungen erforderlich sind, sollten allmähliche Übergänge (mindestens 3× Blechdicke) vorgesehen oder Fasen verwendet werden, um Spannungskonzentrationen zu reduzieren.Die Materialdicke ist der entscheidende Parameter für die Berechnung der V-Matrizenöffnung und des Stempelradius.  2 -Maschinentonnage und BiegekraftJede Abkantpresse hat eine maximale Presskraft, und jedes Werkzeug benötigt eine bestimmte Kraft, um ein bestimmtes Material zu biegen. Die Verwendung ungeeigneter Werkzeuge kann sowohl die Maschine als auch das Werkzeug beschädigen. Zur Berechnung der erforderlichen Tonnage (T) für das Luftbiegen:T = (k × S² × L) / V Wo:k = Materialkonstante (1 für Baustahl)S = Blechdicke (mm)L = Biegelänge (m)V = V-Öffnungsbreite (mm) Prüfen Sie die Tonnagetabelle Ihrer Maschine oder die Bedienungsanleitung des Herstellers, um die Kompatibilität sicherzustellen.  3. Werkzeugmaterial und Oberflächenhärte Das Material des Werkzeugs selbst beeinflusst seine Festigkeit, Verschleißfestigkeit und Genauigkeit.Gängige Materialien sind: 42CrMo (42CrMo4): Standard-Werkzeugstahl mit guter Zähigkeit.SKD11 / D2 Stahl: Hohe Härte und Verschleißfestigkeit.Gehärteter Werkzeugstahl mit einer Härte von HRC 55–60: Lange Lebensdauer für die Massenproduktion. Oberflächenbehandlungen wie Nitrieren oder Verchromen reduzieren die Reibung und beugen Rost vor. Die Investition in hochwertige Materialien mag zwar zunächst höhere Anschaffungskosten verursachen, spart aber durch längere Werkzeugstandzeiten und gleichbleibende Leistung langfristig Geld.  4 – Wählen Sie die richtige V-Matrizenöffnung.Der V-förmige Matrizenöffnung (V) bestimmt die Biegekraft und den inneren Biegeradius.Eine weit verbreitete Regel in der Blechbearbeitung lautet:V = 6–10 × Materialdicke (T)Für die meisten Biegevorgänge von Baustahl gilt Folgendes: Achterregel wird üblicherweise angewendet:V ≈ 8 × TEmpfohlene V-Die-AuswahltabelleMaterialdicke (T)Empfohlene V-Matrizenöffnung1 mm6 – 8 mm2 mm12 – 16 mm3 mm18 – 24 mm4 mm24 – 32 mm6 mm48 – 60 mm8 mm64 – 80 mm Die Verwendung einer ungeeigneten V-Matrize kann zu übermäßiger Krafteinwirkung, ungenauer Biegegenauigkeit oder Materialverformung führen. 5. Wählen Sie den richtigen Stanztyp ausDer Aufwärtsschlag bestimmt den Biegewinkel und ob es während der Umformung zu Interferenzen kommt.Gängige StempelartenGerader SchlagWird für Standard-Blechbiegearbeiten verwendet.Schwanenhals-StanzeGewährt Freigabe für Kastenbiegung und tiefe Teile.Akuter Stich (30°)Wird verwendet für spitze Winkelbiegungen oder Vorsäumvorgänge.Radius-StanzeWird verwendet, wenn ein kontrollierter Biegeradius erforderlich ist.Durch die Wahl der richtigen Stempelgeometrie werden Kollisionen zwischen Werkzeug und Werkstück vermieden.Wenn Standardformen Ihre Biegeanforderungen nicht erfüllen können, dann sollten Sie über die Anfertigung von Sonderformen nachdenken.  6. Biegeradiusanforderungen berücksichtigenDer Biegeradius spielt eine entscheidende Rolle für die strukturelle Integrität und die Vermeidung von Rissen. Ein zu kleiner Radius kann das Material überbeanspruchen, insbesondere bei dickeren oder weniger duktilen Metallen (z. B. 316L oder 7075). Größere Radien verbessern die Umformbarkeit und reduzieren die Rückfederung, insbesondere bei Werkstoffen wie Edelstahl und Aluminium.Gestaltungstipps:Für die meisten duktilen Metalle sollte ein minimaler Innenradius von ≥ 1 × T verwendet werden.Bei härteren Werkstoffen sollte der Wert auf ≥ 1,5 × T erhöht werden, um Rissbildung zu vermeiden.Vermeiden Sie scharfe oder Nullradius-Biegungen. Diese konzentrieren Spannungen und führen mit hoher Wahrscheinlichkeit zu Rissen – insbesondere bei Edelstählen.Wenn ein scharfes Profil optisch erwünscht ist, sollte man eher auf Nachbearbeitung oder Anfasen als auf enges Biegen setzen.Um die Werkzeugausstattung zu vereinfachen und die Kosten zu senken, sollten bei mehrfach gebogenen Teilen einheitliche Radien eingehalten werden.Prüfen Sie die Werkzeugbeschränkungen, wenn Sie sehr enge Biegungen oder komplexe Geometrien konstruieren.Typische Branchenempfehlungen:MaterialMindestradiusBaustahlR ≥ TEdelstahlR ≥ 1,5TAluminiumR ≥ 2TBiegungen: Biegungen nebeneinander platzierenWiederholte Biegungen sollten vermieden werden, außer wenn sie unbedingt notwendig sind. Ein häufiges Problem bei wiederholten Biegungen ist die Schwierigkeit, die gebogenen Teile auf die Matrize aufzubringen. Ist dies jedoch unvermeidbar, sollte das Zwischenstück länger als die Flansche sein.Merkmale an Biegungen: Löcher, Kerben und EntlastungenEine fehlerhafte Platzierung von Merkmalen in der Nähe von Biegelinien kann zu Verformungen, Spannungsspitzen oder Werkzeugproblemen führen. Dies betrifft Bohrungen, Schlitze, Extrusionen und Biegeentlastungen. Sorgfältig gewählte Abstände und Geometrien sind daher unerlässlich, um die Teilequalität während des Umformprozesses zu erhalten.Biegegrenzen aufgrund der GeometrieMindesthöhen für Z-Biegungen beachtenBei einer Z-Biegung handelt es sich um zwei parallele Biegungen in entgegengesetzte Richtungen, wodurch ein Z-förmiges Profil entsteht.Z-Biegungen (Offset-Biegungen) erfordern eine Mindeststufenhöhe, um das untere Werkzeug während des Biegevorgangs aufzunehmen. Diese hängt von Faktoren wie Materialstärke, Matrizenschlitzbreite und dem verwendeten Biegeverfahren ab und dient der Vermeidung von Werkzeugkollisionen oder Materialverformungen.Gestaltungstipps: Für eine optimale Herstellbarkeit sollte die minimale Z-Biegehöhe mindestens das 2,5-fache der Blechdicke (T) betragen, um ausreichend Werkzeugspielraum und strukturelle Integrität zu gewährleisten.Um einen ordnungsgemäßen Werkzeugeingriff zu gewährleisten, muss die Flanschlänge mindestens 1,5 × T betragen.Vermeiden Sie enge Z-Biegungen bei hochfesten Legierungen wie Edelstahl 316L oder Aluminium 7075.Bei engen Toleranzen oder kosmetischen Oberflächen sollte eine Erhöhung der Stufenhöhe über die Mindestwerte hinaus erwogen werden.Ermitteln Sie anhand der materialspezifischen Richtlinien in den nachstehenden Referenztabellen sichere Stufenhöhen.Die Verwendung eines Stempelradius, der kleiner als der empfohlene Wert ist, kann beim Biegen zu Materialrissen führen.  7. Mindestflanschlänge prüfenDie Flanschlänge muss ausreichend sein, um beim Biegen auf den Werkzeugschultern aufzuliegen.Eine häufig verwendete Formel lautet:Minimale Flanschlänge ≈ 0,77 × V-MatrizenöffnungBeispiel:Wenn V = 20 mmMindestflansch ≈ 15 mmIst der Flansch zu kurz, kann das Blech in die Matrizenöffnung rutschen und ungenaue Biegungen verursachen. 8. Entscheidung zwischen Standard- und SpezialwerkzeugenDie meisten Biegeanwendungen können mit folgenden Mitteln durchgeführt werden: Standard-Abkantpressenwerkzeuge, wie zum Beispiel:Gerade SchlägeSchwanenhalssticheStandard-V-DieselmotorenMulti-V-DiesKomplexe Teile können jedoch erforderlich sein kundenspezifische Werkzeuge, einschließlich:SäumwerkzeugeWerkzeuge zum Versetzen des BiegensWellpappenwerkzeugePrägewerkzeugeKundenspezifische Werkzeuge ermöglichen es den Herstellern, komplexe Geometrien effizienter zu produzieren.  9. Effiziente Einrichtung und SchnellwechselsystemeIn der heutigen wettbewerbsintensiven Fertigungswelt sind Ausfallzeiten teuer. Schnellwechselsysteme für Abkantpressen – wie beispielsweise von WILA oder Rolleri – ermöglichen es den Bedienern, Werkzeuge innerhalb von Minuten statt Stunden zu wechseln. Vorteile von Schnellwechselwerkzeugen:Schnellere EinrichtungszeitReduzierte Ermüdung des BedienersHöhere Genauigkeit durch SelbstausrichtungIdeal für die Produktion kleinerer Serien mit hoher Produktvielfalt Wenn in Ihrem Betrieb häufige Produktwechsel durchgeführt werden, wird die Umstellung auf ein präzisionsgeschliffenes Schnellspannsystem den Durchsatz und die Effizienz deutlich verbessern.  Häufige Probleme, die durch falsche Werkzeuge verursacht werdenEine ungeeignete Werkzeugauswahl führt häufig zu Produktionsproblemen wie:uneinheitliche BiegewinkelOberflächenkratzer auf Edelstahlübermäßige Biegekraftvorzeitiger WerkzeugverschleißSchwierigkeiten bei der Bildung komplexer FormenDie Auswahl der richtigen Werkzeuge trägt dazu bei, diese Probleme zu beseitigen und eine gleichbleibende Produktionsqualität zu gewährleisten.  Warum die Auswahl professioneller Werkzeuge wichtig istEine falsche Werkzeugauswahl kann zu verschiedenen Produktionsproblemen führen:ungenaue BiegewinkelMaterialrisseOberflächenkratzer auf Edelstahlübermäßige Tonnageanforderungenverkürzte WerkzeuglebensdauerDie Verwendung einer strukturierten Werkzeugauswahlmethode ermöglicht es den Herstellern, die gleichbleibende Produktionsqualität und Reduzierung von Ausfallzeiten.  Werkzeugauswahlrechner für AbkantpressenKurzanleitung zur Berechnung der Stempel- und MatrizenauswahlDie Auswahl der richtigen Werkzeuge für Abkantpressen lässt sich durch die Anwendung einiger allgemein anerkannter technischer Formeln vereinfachen. Mithilfe dieser Regeln können Bediener und Ingenieure die korrekte Werkzeugkonfiguration für die meisten Blechbiegeanwendungen schnell abschätzen.Nachfolgend sind die gebräuchlichsten Berechnungsmethoden in der Blechbearbeitungsindustrie aufgeführt.  1. Berechnung der V-MatrizenöffnungDie empfohlene V-förmige Matrizenöffnung (V) wird üblicherweise anhand der Materialdicke bestimmt.BranchenregelV = 6 – 10 × Materialdicke (T)Für die meisten Biegeanwendungen von Baustahl gilt folgende Regel:V ≈ 8 × TBeispielMaterialstärke = 3 mmEmpfohlene Matrizenöffnung:V ≈ 3 × 8 = 24 mmEmpfohlener Würfel:V24-Die  2. Berechnung der MindestflanschlängeDer Flansch muss lang genug sein, um beim Biegen auf den Matrizenschultern aufzuliegen.BerechnungsformelMinimale Flanschlänge ≈ 0,77 × VBeispielWenn V = 24 mmMindestflanschlänge:0,77 × 24 ≈ 18,5 mmDas bedeutet, der Flansch sollte mindestens 18–19 mm für stabile Biegung.  3. Abschätzung der Biegekraft (in Tonnen)Die ungefähre erforderliche Biegekraft kann mit Hilfe der folgenden vereinfachten Formel abgeschätzt werden.TonnageformelTonnage (kN/m) = 1,42 × σ × T² / VWo:σ = Zugfestigkeit des MaterialsT = BlechdickeV = WürfelöffnungVereinfachte Regel (Baustahl)Für das Biegen von Baustahl:Ungefähre Tonnage ≈ 8 × T² (pro Meter)Beispiel:3 mm Stahl8 × 3² = 72 Tonnen pro Meter 4. Empfohlener StanzradiusDer Stempelradius sollte anhand der Materialart und -dicke ausgewählt werden.MaterialEmpfohlener RadiusBaustahlR ≈ 1 × TEdelstahlR ≈ 1,5 × TAluminiumR ≈ 2 × T Die Verwendung eines zu kleinen Stempelradius kann folgende Folgen haben: Materialrissbildung beim Biegen.  5. Standard-StanzwinkelDie Stempel für Abkantpressen werden typischerweise in Standardwinkeln gefertigt, um eine ordnungsgemäße Rückfederung zu ermöglichen.Gängige Stanzwinkel sind:30°-Stanze – Vorbereitung für akutes Biegen und Säumen60°-Stanzung – mittlere Winkelbiegung85°-Stanzung – spezielle Anwendungen88°-Stanzung – Standard-90°-LuftbiegungDer 88°-Stempel + 78°-Matrize Diese Kombination gilt weithin als Industriestandard für 90°-Biegungen.  Beispiel für eine vollständige WerkzeugauswahlTeilespezifikation:Material: BaustahlDicke: 4 mmErforderliche Biegung: 90°Empfohlene Werkzeugkonfiguration:Stempel: 88°-Stempel mit R4-RadiusSterben: V32-Matrize (8 × Dicke)Biegeverfahren: LuftbiegungDiese Kombination sorgt für einen stabilen Biegewinkel und eine ausgewogene Umformkraft.Bendmax-TechniksupportObwohl diese Formeln eine schnelle Schätzung ermöglichen, erfordern komplexe Teile oft eine professionelle Werkzeuganalyse.Die Ingenieure von Bendmax können Kunden wie folgt unterstützen:Analyse von TeilezeichnungenEmpfehlung von Stempel- und MatrizenkombinationenEntwicklung kundenspezifischer Werkzeuglösungen für komplexe BiegeanwendungenDies gewährleistet eine zuverlässige Biegeleistung und eine verbesserte Produktionseffizienz.   Häufig gestellte Fragen – Auswahl der Werkzeuge für AbkantpressenWelche V-Matrizengröße ist beim Blechbiegen am gebräuchlichsten?Die gebräuchlichste Regel lautet: V = 8 × Materialdicke, oft als die bezeichnet Achterregel.Warum werden die meisten Schläge in einem Winkel von 88° ausgeführt?Ein 88°-Stanzung ermöglicht den Ausgleich der Materialrückfederung und trägt zur präzisen Erzielung von Ergebnissen bei 90°-Biegewinkel.Wann sollte ich einen Schwanenhalslocher verwenden?Schwanenhalsstempel werden beim Biegen verwendet Kastenformen oder tiefe Profile, wo ein gerader Stempel das Werkstück beschädigen würde.Kann ein Werkzeugsatz Bleche unterschiedlicher Dicke biegen?Ja. Multi-V-Chips Ermöglichen Sie dem Bediener die Auswahl unterschiedlicher V-Öffnungen für verschiedene Materialstärken. Benötigen Sie Hilfe bei der Auswahl von Werkzeugen für Abkantpressen?Wenn Sie sich nicht sicher sind, welche Werkzeugkonfiguration für Ihre Anwendung am besten geeignet ist, können die Ingenieure von Bendmax Ihnen bei der Analyse Ihrer Teilezeichnungen helfen und Ihnen die am besten geeignete Konfiguration empfehlen. Werkzeuglösung für Abkantpressen.

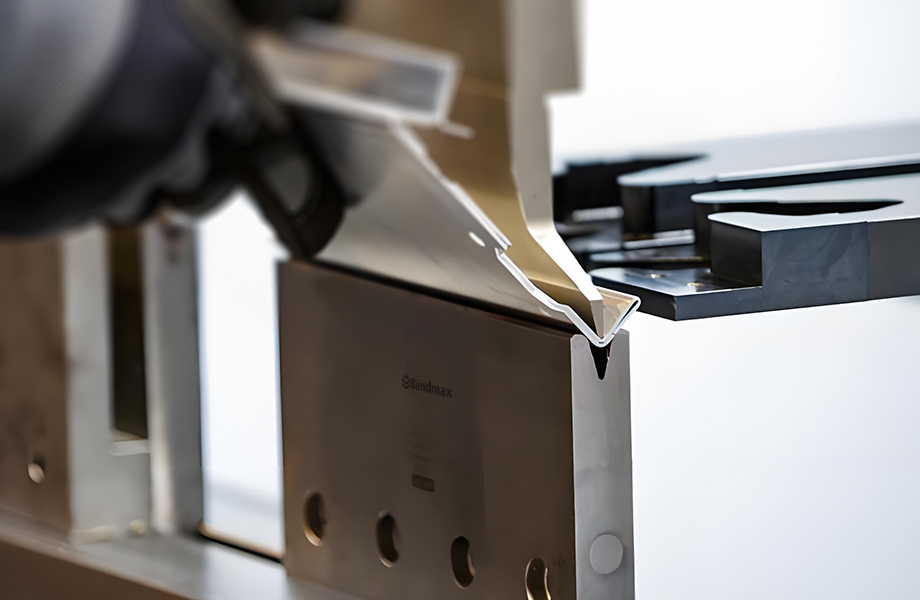

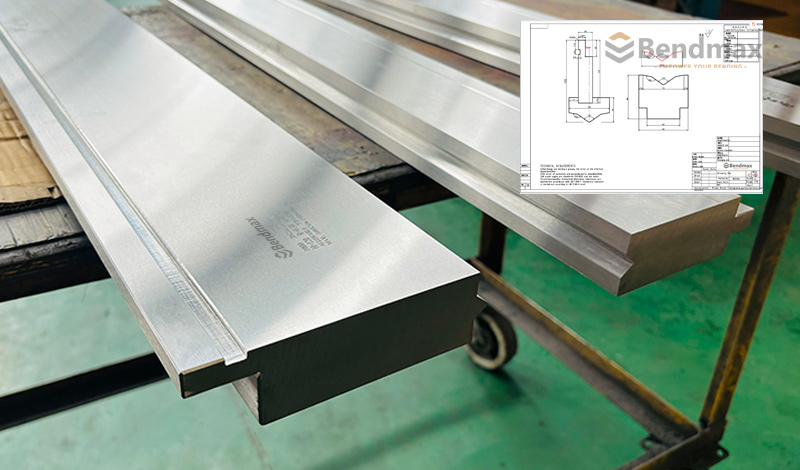

  Lösung: Ein-Schlag-Rippenbiegen für 1,2 mm Stahlblech mit einer Amada-AbkantpresseKundenanforderung  Der Kunde wandte sich mit einer speziellen Biegeherausforderung an uns, bei der es um Folgendes ging:dünnes Stahlblech mit Rippenstruktur, was sowohl Effizienz als auch Maßgenauigkeit erfordert.Zu den wichtigsten Anforderungen des Kunden gehörten:Material:Stahlblech,1,2 mm DickeMaschine: Amada AbkantpresseUntere Matrizenöffnung: V = 60 mmFormgebungsverfahren: Ein-Schritt-Umformung (einstufiges Biegen)Teilmerkmale:Mehrwinkelprofil mitVerstärkungsrippe (Versteifungsstruktur)Qualitätserwartung:Stabile BiegewinkelSaubere Formgebung ohne VerformungGleichmäßige RippenformHohe Wiederholgenauigkeit bei der Serienfertigung Weil das Werkstück Folgendes umfasst Rippengeometrie und mehrere BiegewinkelStandardmäßige gerade Stempel waren nicht geeignet, um die erforderliche Form in einem einzigen Arbeitsgang zu erzielen. HerausforderungsanalyseNach Durchsicht der Zeichnung identifizierte unser Ingenieurteam mehrere zentrale Herausforderungen:1. Rippenstruktur erfordert kontrollierten MaterialflussDas Vorhandensein eines Rippe (Verstärkungselement) erhöht den Umformwiderstand und verändert das Materialverhalten beim Biegen. Ohne geeignete Werkzeugunterstützung:Die Rippe kann zusammenbrechen oder sich verformenMaterialspannungen können verursachen WinkelabweichungMehrere Formgebungsschritte können erforderlich seinDies würde die Produktionseffizienz verringern und die Zykluszeit verlängern. 2. Die Umformung in einem Arbeitsgang erfordert eine präzise Werkzeuganpassung.Der Kunde verlangte ausdrücklich Ein-Treffer-Bildung, Bedeutung:Alle Winkel müssen gebildet werden mit einem einzigen StrichDie Werkzeuggeometrie muss exakt mit dem Werkstückprofil übereinstimmen.Die Rückfederung muss angemessen kompensiert werden.Dies erfordert kundenspezifische Profilwerkzeuge, keine Standardstempel. 3. Dünnes Material benötigt eine stabile Unterkonstruktion.Mit 1,2 mm StahlEine falsche Werkzeugauswahl kann folgende Folgen haben:FaltenbildungUngleiche WinkelOberflächenverformungVerringerte RippengenauigkeitEine ordnungsgemäße Abstützung durch die Werkzeugschultern ist unerlässlich. Unsere Lösung: Empfehlung für Werkzeuge zum RippenbiegenNach einer technischen Bewertung empfahlen unsere Ingenieure die Verwendung von kundenspezifische Rippenbiegewerkzeuge, speziell so konstruiert, dass es dem in der Zeichnung dargestellten Profil entspricht. Empfohlene Werkzeugkonfiguration:Werkzeugtyp:Rippenbiegestempel- und MatrizensatzMaschinenkompatibilität:Amada-SystemUntere Matrizenöffnung:V = 60 mmFormgebungsverfahren:Profilbildung mit einem einzigen TrefferMaterielle Unterstützung:Optimiert für die DünnblechformungProfilabgleich:Kundenspezifische Geometrie entsprechend der RippenformDiese Werkzeugkonstruktion ermöglicht es, Rippen und Winkel gleichzeitig in einem Presshub zu formen. Warum Werkzeuge zum Rippenbiegen ausgewählt wurdenDie in der Zeichnung dargestellte Rippenkonstruktion umfasst:Mehrere Biegewinkel (155° + 110°)Geometrie der VerstärkungsrippenKontrollierter DimensionsabstandStandardstempel können die Verformung solcher Strukturen nicht präzise steuern. Werkzeuge zum Rippenbiegen bieten folgende Vorteile:Präzise RippenbildungDie speziell entwickelte Stempelspitze stützt die Rippengeometrie und verhindert ein Zusammenfallen während des Umformens.Effizienz der Ein-Schritt-ProduktionMit abgestimmter Werkzeuggeometrie:Keine Nachformung erforderlichVerkürzte ZykluszeitHöhere ProduktionseffizienzVerbesserte DimensionskonsistenzSpezielle Rippenwerkzeuge gewährleisten:Stabile WinkelgenauigkeitEinheitliche RippenhöheReduzierte RückfederungsvariationErreichtes ErgebnisNach der Implementierung der empfohlenen Werkzeuge zum Rippenbiegen erzielte der Kunde folgende Ergebnisse:Ein-Schlag-Umformvorgang erfolgreich abgeschlossenStabile Rippenstruktur ohne VerformungGenaue BiegewinkelVerbesserte ProduktionseffizienzGleichbleibende Qualität in der SerienproduktionDie fertigen Teile entsprachen den Maß- und Funktionsanforderungen des Kunden.  Einblick in die IngenieurwissenschaftenDieser Fall zeigt, dass beim Biegen von Teilen mit Rippen- oder VersteifungsstrukturenDie Auswahl des richtigen Werkzeugprofils ist daher von entscheidender Bedeutung.Für Komponenten, die Folgendes erfordern:Verstärkte RippenmerkmaleMehrwinkelformungPräzisionsbiegen dünner BlecheEinzelschlag-FormungseffizienzSpezialwerkzeuge zum Rippenbiegen ist oft die zuverlässigste Lösung.

In der Blechbearbeitung, Säum- und Glättungsarbeiten Sie werden häufig eingesetzt, um die Festigkeit, Sicherheit und das Aussehen von Bauteilen zu verbessern. Diese Verfahren sind in Branchen wie der Automobilindustrie, dem Schaltschrankbau, der Haushaltsgeräteindustrie und der Metallmöbelproduktion unerlässlich.Die richtige auswählen Werkzeuge zum Bördeln und Glätten von Abkantpressen Die Verwendung geeigneter Werkzeuge ist entscheidend für gleichbleibende Ergebnisse, die Vermeidung von Oberflächenbeschädigungen und die Steigerung der Produktionseffizienz. Verschiedene Werkzeugtypen werden entwickelt, um spezifische Materialstärken, Produktionsvolumina und Anforderungen an die Oberflächenqualität zu erfüllen.Dieser Leitfaden stellt die gängigsten Arten von Glätt- und Säumwerkzeuge, erläutert deren Funktionsprinzipien, Vorteile und Anwendungsbereiche und hilft Herstellern bei der Auswahl der richtigen Werkzeuglösung.1. Was versteht man unter Abflachen und Bördeln beim Blechbiegen?Säumen Das ist ein Biegevorgang, bei dem die Kante eines Blechteils nach innen umgefaltet wird. Der letzte Schritt des Bördelns wird als Umfalten bezeichnet. Abflachung, wobei die gefaltete Kante flach gepresst wird, um eine glatte und verstärkte Kante zu erzeugen.Warum Säumen wichtig istSäumen ist weit verbreitet, weil es:Verbessert die KantenfestigkeitBeseitigt scharfe KantenErhöht die ProduktsicherheitVerbessert die ErscheinungsbildqualitätVerleiht strukturelle StabilitätGängige SäumartenOffener Saum – Zwischen den Schichten bleibt ein kleiner Spalt.Geschlossener Saum – Vollständig abgeflachtTropfenförmiger Saum – Wird verwendet, um Risse zu vermeidenGerollter Saum – Abgerundeter Saum1/ Standard-Zweistufen-BördelwerkzeugFunktionsprinzip: Das Standard-Säumen wird üblicherweise durchgeführt in zwei Schritte:Schritt 1 – Vorbiegen: Das Blech wird um etwa 30°–45° gebogen.Schritt 2 – Glätten: Zum Glätten des Saums werden ein Glättstempel und eine Matrize verwendet.Vorteile:Am weitesten verbreiteten MethodeKostengünstige WerkzeugeEinfache BedienungGeeignet für viele MaterialienStabile und zuverlässige ErgebnisseTypische Anwendungsbereiche:SchaltschränkeMetallgehäuseMöbelpaneeleGerätegehäuse2/ Spitzwinkel + AbflachungswerkzeugeFunktionsprinzip: Ein akuter Schlag Dient dazu, vor dem Glätten einen scharfen Vorbiegewinkel zu erzeugen. Dies verbessert die Säumgenauigkeit und reduziert die Materialverformung.Vorteile:Höhere GenauigkeitBessere Kontrolle des BiegewinkelsGeeignet für dünne MaterialienVerringert das RissrisikoTypische Materialien:EdelstahlVerzinkter StahlAluminiumKaltgewalzter Stahl3/ Ein-Schritt-BördelwerkzeugEin-Schritt-Bördelwerkzeug fertiggestellt Vorbiegen und Glätten in einem einzigen Arbeitsgang.Vorteile:Extrem hohe EffizienzIdeal für die MassenproduktionGeeignet für automatisierte FertigungslinienVerkürzt die ZykluszeitTypische Branchen:AutomobilherstellungHaushaltsgeräteGroßserienfertigungslinien4/ Federbelastetes BördelwerkzeugFederbelastete Werkzeuge umfassen interne Federn, die Druck automatisch anpassen während des Abflachens.Vorteile:Gleicht Dickenschwankungen ausVerbessert die KonsistenzErzeugt gleichmäßige SäumeGeeignet für PräzisionsteileAnwendungsbereiche:AutomobilverkleidungenPräzisionsblechteileDekorative Komponenten5/ Werkzeug zum spurenlosen BördelnBei der markierungsfreien Werkzeugtechnik werden Rollen, Nyloneinsätze oder PU-Einsätze verwendet, um Oberflächenbeschädigungen zu vermeiden.Vorteile:Verhindert KratzerVerbessert die OberflächenqualitätVerringert die NachbearbeitungIdeal für sichtbare TeileTypische Materialien:EdelstahlAluminiumBeschichtete BlecheDekorative Paneele2. Wie man das richtige Saumwerkzeug auswähltDie Art des zu biegenden Materials spielt eine entscheidende Rolle bei der Werkzeugauswahl. Unterschiedliche Materialien verhalten sich beim Glätten und Bördeln unterschiedlich.1/ Allgemeine MaterialüberlegungenBaustahl (CRS)Baustahl ist eines der am einfachsten zu bördelnden Materialien. Standardmäßiges zweistufiges Bördelwerkzeug ist für die meisten Anwendungen in der Regel ausreichend.EdelstahlEdelstahl besitzt eine höhere Festigkeit, aber eine geringere Duktilität, wodurch er beim Abflachen leichter reißt. In diesem Fall:Es wird empfohlen, Werkzeuge für das akute Vorbiegen zu verwenden.Ein größerer innerer Biegeradius kann erforderlich sein.Federbelastete Bördelwerkzeuge verbessern die ErgebnisseAluminiumAluminium ist weicher, aber empfindlicher gegenüber Oberflächenbeschädigungen. Für Aluminiumbleche gilt:Es wird empfohlen, Bördelwerkzeuge ohne Abdrücke zu verwenden.Walzen- oder Nylon-Einsatzmatrizen helfen, Kratzer zu vermeiden.Verzinkte oder beschichtete MaterialienOberflächenschutz ist unerlässlich. Die Verwendung herkömmlicher Stahlwerkzeuge kann Kratzer verursachen.Werkzeug zum spurlosen BördelnPU- oder nylongeschützte Glättwerkzeuge2/ BlechdickeDie Blechdicke ist einer der wichtigsten Parameter bei der Auswahl von Richtwerkzeugen. Verschiedene Werkzeugtypen eignen sich für unterschiedliche Dickenbereiche.Dünnes Blech (0,5–1,5 mm)Dünne Materialien erfordern präzise Verarbeitung, um Faltenbildung oder Risse zu vermeiden. Empfohlene Werkzeuge:Spitzwinkel + AbflachungswerkzeugeStandard-Zweistufen-BördelwerkzeugMittlere Dicke (1,5–3,0 mm)Dieser Dickenbereich ist typisch für Schaltschränke, Metallmöbel und Gerätegehäuse. Empfohlene Werkzeuge:Standard-PlanwerkzeugeFederbelastetes BördelwerkzeugDickblech (>3,0 mm)Zusätzliche Biegekräfte sind erforderlich, und die Festigkeit des Werkzeugs ist von entscheidender Bedeutung. Empfohlenes Werkzeug:Hochleistungs-PlanierwerkzeugeWerkzeuge aus hochfestem legiertem Stahl3/ Anforderungen an den SaumtypOffener SaumLässt innen einen kleinen Spalt, erfordert weniger Kraftaufwand, ist einfacher herzustellen. Geeignet für Strukturbauteile und nicht sichtbare Teile.Geschlossener SaumVollständig plan, erfordert höhere Präzision und anspruchsvollere Werkzeuge. Geeignet für Zierteile und sichtbare Kanten.Tropfenförmiger SaumWird verwendet, wenn hohe Rissgefahr besteht. Empfohlen für Edelstahl und dicke Werkstoffe.4/ Anforderungen an die OberflächenqualitätDie Oberflächenqualität ist ein wichtiger Faktor. Standardmäßige Planwerkzeuge können Oberflächenspuren, Kratzer oder Druckstellen hinterlassen. Wenn das Oberflächenbild entscheidend ist, Werkzeug zum spurlosen Bördeln (mit Rollen, Nyloneinsätzen oder PU-Schutz) wird dringend empfohlen für:EdelstahlpaneeleDekorative AluminiumteileÄußere Komponenten des GerätsAufzugsverkleidungen5/ ProduktionsvolumenNiedrige Lautstärke: Standardmäßiges zweistufiges Bördelwerkzeug (Niedrigere Anschaffungskosten, flexibel).Mittleres Volumen: Federbelastetes Bördelwerkzeug (Stabilere Leistung, verbesserte Wiederholgenauigkeit).Hohes Volumen: Einstufiges Bördelwerkzeug (Hohe Effizienz, ideal für die Automobil- und Haushaltsgeräteautomation).6/ Kompatibilität mit AbkantpressenNicht alle Werkzeugsysteme sind austauschbar. Gängige Werkzeugsysteme umfassen: Wila-System, Trumpf-System, Amada-System und LVD-System.Wenn man beispielsweise eine Abkantpresse im Wila-Stil verwendet, benötigt man kompatible Werkzeuge wie z. B. Flachdrücker Nr. 19.041 Und Glättmatrize Nr. 29.384 gewährleistet eine präzise Positionierung und zuverlässige Biegeergebnisse.7/ Werkzeugmaterial und HärteDie Standzeit von Werkzeugen hängt stark von der Material- und Wärmebehandlungsqualität ab. Hochwertige Planwerkzeuge werden typischerweise aus folgenden Materialien hergestellt: 42CrMo mit einem Härtebereich von HRC 54–60Dies sorgt für eine längere Lebensdauer, bessere Verschleißfestigkeit und ein stabiles Abflachungsverhalten.8/ Kosten-Nutzen-VerhältnisBei der Werkzeugauswahl geht es nicht nur um die Leistung – auch die Kosteneffizienz ist wichtig. Hochwertige Planierwerkzeuge mögen zwar in der Anschaffung höhere Kosten verursachen, können aber die langfristigen Ersatzkosten deutlich reduzieren.3. Empfohlene Werkzeuglösungen für häufige SäumproblemeIn der praktischen Blechfertigung ist die Auswahl der richtigen Werkzeugkombination oft der effektivste Weg, um Bördelfehler zu beheben.Problem 1 – Risse entlang des SaumsUrsachen: Innenbiegeradius zu klein, geringe Duktilität, übermäßige Kompression.Lösungen: Verwenden Sie einen scharfen Vorbiegestempel, vergrößern Sie den Biegeradius und wenden Sie ein zweistufiges Verfahren an.Technischer Nutzen:✔ Reduziert die Zugspannung✔ Verbessert den Materialfluss✔ Verhindert RissbildungProblem 2 – Faltenbildung beim GlättenUrsachen: Dünnes Blechmaterial, unzureichende Werkzeugunterstützung, ungleichmäßiger Druck.Lösungen: Verwenden Sie federbelastete Bördelwerkzeuge, vergrößern Sie die Auflagefläche zum Glätten und verwenden Sie breitere Matrizen.Technischer Nutzen:✔ Verbessert die Druckgleichmäßigkeit✔ Stabilisiert dünnes Blechmaterial✔ Verringert das VerformungsrisikoProblem 3 – Oberflächenspuren oder KratzerUrsachen: Direkter Stahl-auf-Stahl-Kontakt, raue Werkzeugoberfläche, Werkzeugverschleiß.Lösungen: Verwenden Sie Werkzeuge zum Bördeln ohne Abdrücke, setzen Sie Walzen-Glättmatrizen ein und verwenden Sie Nylon- oder PU-Einsätze.Technischer Nutzen:✔ Schützt sichtbare Oberflächen✔ Verbessert das Erscheinungsbild des Produkts✔ Reduziert die Kosten für die EndbearbeitungProblem 4 – Ungleichmäßige GlättungUrsachen: Werkzeugfehlausrichtung, ungleichmäßige Belastung der Abkantpresse, Werkzeugverformung.Lösungen: Verwenden Sie präzisionsgeschliffene Planierwerkzeuge, überprüfen Sie die Ausrichtung und kalibrieren Sie die Abkantpresse regelmäßig.Technischer Nutzen:✔ Gewährleistet gleichmäßiges Glätten✔ Verbessert die Maßgenauigkeit✔ Erhöht die strukturelle FestigkeitProblem 5 – Übermäßiger WerkzeugverschleißUrsachen: Material von geringer Qualität, unzureichende Härte, hohe Reibung.Lösungen: Verwendung von hochfestem legiertem Stahl (HRC 54–60), tiefgehärteten Werkzeugen, regelmäßige Inspektion.Technischer Nutzen:✔ Verlängert die Werkzeuglebensdauer✔ Reduziert die Wartungskosten✔ Verbessert die LangzeitzuverlässigkeitEmpfohlenes Bördelwerkzeug BeispielFür standardmäßige zweistufige Bördelvorgänge bei Blechen mittlerer Dicke wird üblicherweise folgende Werkzeugkombination empfohlen:Akutstanze zum VorbiegenWila-System Glättstempel Nr. 19.041Wila-System Glättmatrize Nr. 29.384Diese Kombination bietet eine stabile Glättungsleistung, eine verbesserte Maßgenauigkeit und eine gleichbleibende Bördelqualität für Elektroschränke, Metallgehäuse und Haushaltsgeräte.4. Tipps zur Werkzeugwartung für Bördel- und GlättwerkzeugeOrdnungsgemäße Wartung von Säum- und Glättwerkzeuge ist unerlässlich, um eine gleichbleibende Biegequalität zu gewährleisten, die Werkzeuglebensdauer zu verlängern und die langfristigen Produktionskosten zu senken.1/ Regelmäßige Reinigung der WerkzeugoberflächenWerkzeugoberflächen nach jeder Produktionsschicht reinigenVerwenden Sie weiche Tücher oder nicht scheuernde Reinigungswerkzeuge.Metallspäne und Staub sofort entfernenVermeiden Sie die Verwendung harter Werkzeuge, die die Werkzeugoberflächen beschädigen könnten.2/ Regelmäßige Überprüfung auf WerkzeugverschleißDie Werkzeugschneiden regelmäßig visuell prüfen.Auf Oberflächenrauheit oder Mikrorisse prüfen.Messen Sie kritische Abmessungen regelmäßig.Werkzeuge austauschen, wenn der Verschleiß die Toleranzgrenzen überschreitet3/ Richtige SchmierpraktikenWährend der Lagerung Rostschutzöl auftragen.Bei der Bearbeitung schwieriger Materialien geeignete Schmiermittel verwenden.Übermäßige Schmierung vermeiden, da diese die Oberflächen verunreinigen kann.Überschüssiges Öl vor dem Betrieb entfernen.4/ Korrekte Methoden zur WerkzeugaufbewahrungWerkzeuge in dafür vorgesehenen Werkzeugschränken aufbewahren.Verwenden Sie Schutzscheiben zwischen den Werkzeugen.Werkzeuge in trockener Umgebung aufbewahrenVermeiden Sie es, Werkzeuge direkt übereinander zu stapeln.5/ Vermeidung von WerkzeugüberlastungVor dem Betrieb stets die erforderliche Tonnage überprüfen.Werkzeuge innerhalb ihrer Tragfähigkeit verwendenVermeiden Sie plötzliche Stoßbelastungen.Überwachen Sie regelmäßig die Maschinendruckeinstellungen.6/ Periodisches Nachschleifen und OberflächenbearbeitungNachschleifen, sobald Verschleiß sichtbar wirdKorrekte Geometrie nach dem Nachschleifen beibehaltenVerwenden Sie professionelle SchleifgeräteMaße nach der Überarbeitung überprüfen7/ Empfohlener WartungsplanTäglich: Reinigen Sie die Oberflächen, entfernen Sie Metallspäne und tragen Sie ein leichtes Schutzöl auf.Wöchentlich: Kanten prüfen, Ausrichtung kontrollieren, Oberflächenbeschaffenheit überprüfen.Monatlich: Messen Sie die Abmessungen, prüfen Sie die Härte und führen Sie gegebenenfalls kleinere Nachbearbeitungen durch.5. Warum Sie sich für professionelle Bördelwerkzeuglösungen entscheiden solltenIn der modernen Blechbearbeitung ist die Qualität von Säum- und Glättwerkzeuge Die Qualität der Werkzeuge bestimmt unmittelbar das Aussehen des Endprodukts, die strukturelle Festigkeit und die Produktionseffizienz. Bei der Wahl eines zuverlässigen Werkzeuglieferanten spielen neben dem Preis auch Präzision, Langlebigkeit und langfristige Stabilität eine Rolle.1/ Präzisionsfertigung gewährleistet stabile LeistungProfessionelle Bördelwerkzeuge werden aus hochwertigem legiertem Stahl und unter Anwendung fortschrittlicher CNC-Bearbeitungsverfahren hergestellt, um Maßgenauigkeit und Konsistenz zu gewährleisten.Hohe MaßgenauigkeitStabile UmformleistungGleichbleibende SaumqualitätReduzierte Produktionsschwankungen2/ Hochwertiges Material und WärmebehandlungZuverlässige Bördelwerkzeuge werden typischerweise aus hochfesten legierten Stählen wie z. B. hergestellt. 42CrMo und gehärteten Werkzeugstahlsorten. Durch kontrollierte Wärmebehandlung erreicht das Werkzeug einen Härtegrad von HRC 54–60Dies gewährleistet Folgendes:Ausgezeichnete VerschleißfestigkeitLange LebensdauerStabiler Verformungswiderstand unter Last3/ Anwendungserprobte WerkzeugkonstruktionProfessionelle Werkzeuglösungen werden auf Basis realer industrieller Anwendungen entwickelt und gewährleisten Kompatibilität mit Standard-Bördelverfahren, Anforderungen an markierungsfreie Oberflächen und Produktionslinien mit hohem Durchsatz.KarosserieteileElektrische GehäuseEdelstahlschränkeHaushaltsgeräte
