Beim Blechbiegen ist Präzision von entscheidender Bedeutung. Beim Biegen langer Werkstücke stoßen Biegemaschinen jedoch häufig auf ein Problem: Durchbiegung. Unter hoher Presskraft können sowohl der Schlitten als auch der Arbeitstisch leichte Verformungen erfahren, was zu unterschiedlichen Biegewinkeln in der Mitte und an den Enden des Werkstücks führt. Dies resultiert in ungleichmäßigen Winkeln, die die Produktqualität direkt beeinträchtigen.

Das Kompensationssystem der Biegemaschine (auch Kompensationstabelle genannt) spielt hier eine entscheidende Rolle.

Ein hochwertiges AbkantenSystemDer Kompensationstisch ist ein wichtiges Hilfssystem, das die Durchbiegung während des Biegevorgangs ausgleicht und sicherstellt, dass der Winkel des Werkstücks über seine gesamte Länge gleichmäßig ist. Ohne den Kompensationstisch würde die Durchbiegung des Schlittens und des Arbeitstisches dazu führen, dass sich der mittlere Winkel vergrößert und die Endwinkel verkleinern. Das Kompensationssystem ist präzise darauf ausgelegt, dieses Problem zu beheben.

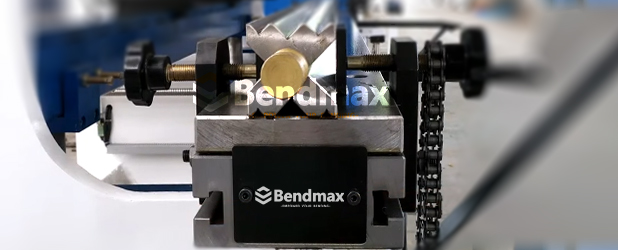

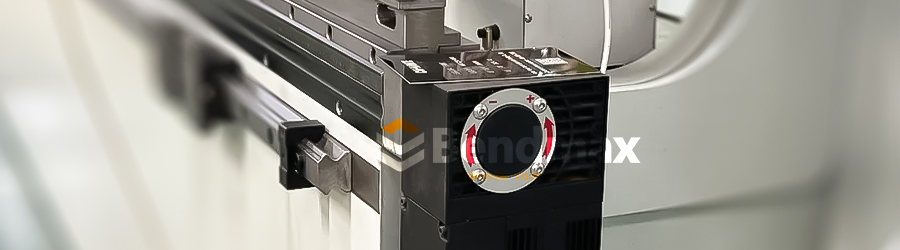

Mechanische BombierungskompensationssystemeÜblicherweise bestehen sie aus mehreren verstellbaren Keilblöcken oder Keilmechanismen. Diese Keile bewegen sich relativ zueinander, um die Form des Arbeitstisches anzupassen und so die durch Biegekräfte verursachte Maschinenverformung auszugleichen. Durch die Anpassung der Keilposition wird während des Biegevorgangs eine Gegenkraft aufgebracht, um die im laufenden Betrieb entstehenden Fehler zu kompensieren.

Die mechanische Bombierungskompensation wird typischerweise in manuelle und automatische Typen unterteilt, die jeweils ihre eigenen Vor- und Nachteile aufweisen und für unterschiedliche Anwendungen geeignet sind.

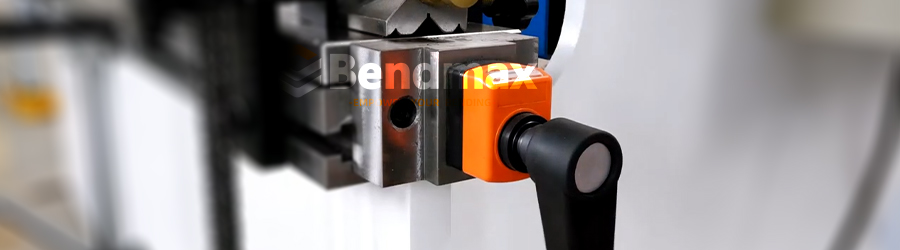

Manuelle mechanische Kronenkorrektur

Funktionsprinzip: Die manuelle mechanische Bombierungskompensation gleicht die Form des Arbeitstisches durch manuelles Verstellen von Keilen oder anderen mechanischen Komponenten aus, um die Verformung während des Biegeprozesses zu kompensieren. Die Bediener drehen die Verstellmechanismen manuell je nach Bearbeitungsbedarf und Erfahrung und bewegen die Keile in die entsprechenden Positionen zur Kompensation.

Vorteile:

Niedrige Kosten: Manuelle Einstellvorrichtungen sind einfach und verursachen geringere Herstellungs- und Wartungskosten.

Einfache Bedienung: Die Struktur ist relativ einfach, leicht zu verstehen und zu bedienen, geeignet für Anfänger und kleine Unternehmen.

Nachteile:

Geringe Einstellgenauigkeit: Die manuelle Einstellung ist auf die Erfahrung und das Geschick des Bedieners angewiesen, was zu einer geringeren Genauigkeit führt und bei hohen Präzisionsanforderungen problematisch ist.

Geringe Effizienz: Der manuelle Justierungsprozess ist zeitaufwändig und beeinträchtigt die Produktionseffizienz, insbesondere wenn häufige Justierungen erforderlich sind.

Schlechte Anpassungsfähigkeit: Ungeeignet für Szenarien, die schnelle Werkstückwechsel und Prozessparameteranpassungen erfordern.

Geeignete Szenarien

Kleinserienfertigung: Geeignet für die Produktion kleinerer Mengen ohne häufige Anpassungen.

Geringe Präzisionsanforderungen: Ideal für Biegeaufgaben mit geringen Präzisionsanforderungen.

Begrenztes Budget: Geeignet für kleine Unternehmen mit begrenztem Budget.

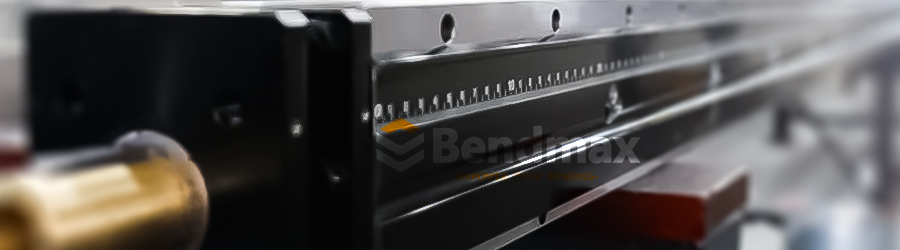

Automatische mechanische Bombierungskompensation

Funktionsprinzip:Die automatische mechanische Bombierungskompensation nutzt CNC-Systeme oder andere automatische Steuergeräte, um die Position der Keile in Echtzeit zu überwachen und anzupassen. Nach Eingabe der erforderlichen Kompensationsparameter steuert das System automatisch den Justiermechanismus, um die Biegegenauigkeit zu gewährleisten.

Vorteile:

Hohe Präzision: Das automatische Steuerungssystem ermöglicht eine hochpräzise Kompensation und erfüllt somit die Anforderungen an eine hochpräzise Bearbeitung.

Hohe Effizienz: Der automatische Anpassungsprozess ist schnell und stabil, was die Produktionseffizienz steigert und sich für die Massenproduktion eignet.

Gute Konsistenz: Das automatische System sorgt für stabile und konsistente Kompensationseffekte und reduziert so menschliche Fehler.

Nachteile:

Hohe Kosten: Das automatische Kompensationssystem ist komplex und verursacht höhere Herstellungs- und Wartungskosten.

Hohe technische Anforderungen: Erfordert professionelles Bedien- und Wartungspersonal, was die Schulungs- und Verwaltungskosten erhöht.

Geeignete Szenarien:

Serienfertigung: Geeignet für die Großserienfertigung, die häufige Anpassungen erfordert.

Hohe Präzisionsanforderungen: Ideal für Biegeaufgaben mit hohen Präzisionsanforderungen.

Hoher Automatisierungsbedarf: Geeignet für hochautomatisierte und effiziente Produktionsumgebungen.

Vorteile der mechanischen Kompensation mit präziser Effektivität und Mehrpunkt-Kronung

Verringert die Verformung: Wirkt Verzerrungen von Arbeitstisch und Schieberegler durch angewandte Prozesse entgegen.

Kräfte, die für gleichmäßige Biegewinkel und eine höhere Bearbeitungsgenauigkeit sorgen.

insbesondere für lange und abwechslungsreiche Werkstücke.

Verbessert die Präzision: Mehrpunkt-Maschinenkronung ermöglicht unabhängige

Justierungen über die gesamte Länge des Arbeitstisches ermöglichen die präzise Steuerung von Verformungen in jedem Bereich.

Abschnitt für überlegene Geradheit und Gleichmäßigkeit bei verlängerten Werkstücken.

Hydraulische BombierungManche Abkantpressen sind werkseitig mit einer hydraulischen Bombierung ausgestattet. Diese nutzt Hydraulikzylinder im Maschinenbett. Durch den Hydraulikdruck in den Zylindern wird eine nach oben gerichtete Kraft auf das Maschinenbett ausgeübt, um Durchbiegungen auszugleichen. Moderne hydraulische Bombierungssysteme verfügen oft über eine sogenannte dynamische Bombierung. Diese bietet den Vorteil, Unregelmäßigkeiten und Widerstände während des Biegeprozesses zu überwachen und so in Echtzeit Anpassungen vorzunehmen, um sowohl Unregelmäßigkeiten der Abkantpresse als auch des Materials zu korrigieren.

Hinweis: Sofern Ihre Abkantpresse nicht über ein hydraulisches Bombiersystem verfügt, ist ein mechanisches Bombiersystem wahrscheinlich die Lösung, die Sie benötigen, um die Durchbiegung auszugleichen.

Ohne Kompensationstisch ist der Biegewinkel langer Bauteile üblicherweise in der Mitte größer und an den Enden kleiner. Mit einem Kompensationstisch hingegen lässt sich die gesamte Biegelinie gleichmäßig und präzise gestalten.

Für Bediener, die ein modernes System verwenden CNC-AbkantpresseDas Sturzkorrektursystem ist nicht bloß eine zusätzliche Vorrichtung, sondern eine notwendige Lösung für die Erzielung präziser Kurvenfahrten.
