Ein vollständiger Überblick über globale Abkantpressen-Werkzeugsysteme – Wila, Trumpf, Amada, Bystronic –, der Ihnen hilft, die richtige Schnittstelle auszuwählen, die Kompatibilität zu verbessern und die Biegeleistung zu optimieren.

Beim Blechbiegen bestimmen Werkzeugnormen und Schnittstellen die Produktion direkt. Kompatibilität, Genauigkeit und EffizienzSowohl für Hersteller als auch für Endanwender ist das Verständnis der gängigsten Normen für Abkantpressenwerkzeuge hilfreich, um die richtigen Stempel und Matrizen auszuwählen, Fehlpaarungen zu vermeiden und die Gesamtproduktivität zu steigern.

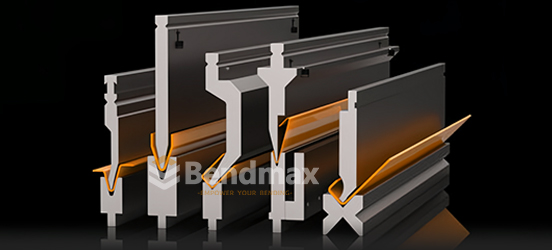

Der heutige Artikel analysiert die fünf gängigsten Industriestandards und ihre Schnittstellenmerkmale:

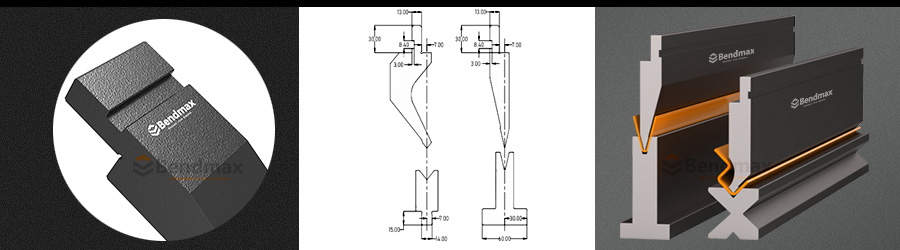

1. Amada-Standard

• SchnittstellentypSchwalbenschwanznut / Rechteckige Schulter
• StanzschnittstelleGängige Höhen 85 mm oder 90 mm, Schwalbenschwanznutbreite 13 mm, Befestigung durch Keile oder Bolzen.
• Die Schnittstelle: T-Nut oder Schwalbenschwanznut, Breite 12–13 mm.
• Merkmale:
  • Leicht, einfach zu montieren und zu demontieren.
  • Wird hauptsächlich bei kleinen und mittelgroßen Abkantpressen eingesetzt.
  • Hohe Austauschbarkeit dank standardisierter Höhen und Schnittstellen.
• Repräsentative Maschinen: Amada, japanische, taiwanesische und die meisten kleinen bis mittelgroßen chinesischen Abkantpressen.

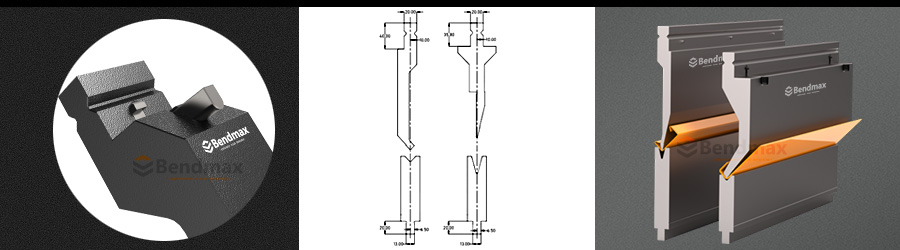

2. Trumpf / Wila Standard

• SchnittstellentypPräzisionsebene Oberfläche + selbstsichernder Keil / Schnellspannsystem
• StanzschnittstelleStandardhöhe 231 mm, 20 mm Schwalbenschwanznut mit Positioniernut, selbstpositionierend.
• Die SchnittstelleFlache Grundfläche, üblicherweise 60 mm oder 90 mm breit, befestigt mit Schnellspannern.
• Merkmale:
  • Hochpräzise Schnittstelle, unterstützt hydraulisches oder pneumatisches Schnellspannen.
  • Selbstpositionierende Nuten gewährleisten Wiederholgenauigkeit.
  • Modulare Bauweise, ideal für schnelle Werkzeugwechsel.
• Repräsentative Maschinen: Trumpf, Bystronic (teilweise), LVD, Durma und andere europäische High-End-Abkantpressen.

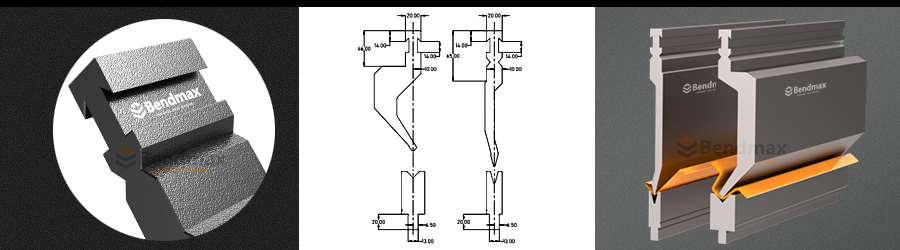

3. Bystronic-Standard

• SchnittstellentypÄhnlich wie Wila, jedoch mit einzigartiger Schlitzgeometrie.
• Stanzschnittstelle: 231 mm Höhe, ähnlich wie Wila, jedoch mit leicht unterschiedlicher Klemmkonstruktion.
• Die Schnittstelle: 90 mm breite Schlitze, größtenteils kompatibel mit Wila, einige spezielle Werkzeuge sind jedoch exklusiv für Bystronic-Maschinen.
• Merkmale:
  • Eigenes Design für Bystronic-Maschinen.
  • Weitgehend austauschbar mit Wila, aber nicht zu 100 % universell.
• Repräsentative MaschinenBystronic Abkantpressen.

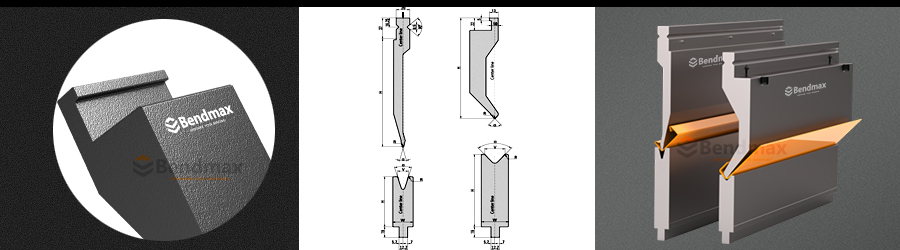

4. LVD-Standard

• SchnittstellentypSchwalbenschwanznut + Positionierstifte
• StanzschnittstelleGemeinsame Höhe 231 mm, ähnlich wie bei Wila, jedoch mit unterschiedlicher Schwalbenschwanzbreite und Stiftpositionen.
• Die Schnittstelle: 60–90 mm breit, mit Stiftlöchern zur Verhinderung seitlicher Bewegungen.
• Merkmale:
  • Proprietäres System mit teilweiser Wila-Kompatibilität.
  • Stärkerer Fokus auf die Stabilität der Chips.
• Repräsentative Maschinen: LVD-Abkantpressen.

Allerdings stellen diese unterschiedlichen Standards oft eine Herausforderung dar: Besitzt eine Fabrik Maschinen verschiedener Hersteller, muss sie in der Regel mehrere Werkzeugsätze anschaffen, was die Investitions- und Verwaltungskosten erhöht.

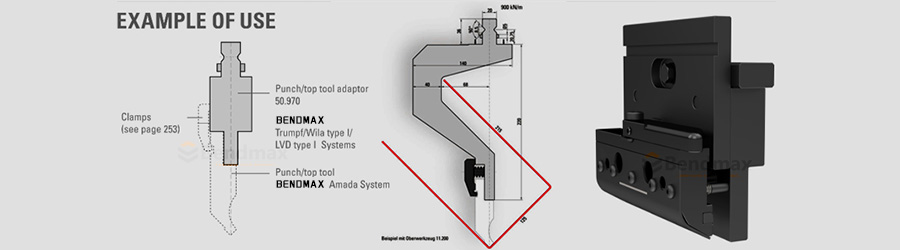

Der Bendmax Werkzeugadapter für AbkantpressenSie wurden entwickelt, um dieses Problem zu lösen. Dank hochpräziser Schnittstellenwandlung ermöglichen sie Amada-Werkzeuge zur Verwendung auf Wila-Abkantpressenoder die Austauschbarkeit zwischen verschiedenen Systemen zu ermöglichen. Dies verbessert nicht nur die Flexibilität, sondern reduziert auch redundante Anschaffungen und spart somit Kosten.

• Starke Kompatibilität: Unterstützt den Austausch zwischen Amada, Trumpf, Wila und anderen wichtigen Systemen.
• Hohe PräzisionEine Bearbeitungsgenauigkeit innerhalb von ±0,01 mm gewährleistet die Biegegenauigkeit.
• Kosteneinsparungen: Dadurch entfällt die Notwendigkeit, mehrere Werkzeugsätze zu kaufen.
• Hohe FlexibilitätIdeal für Werkstätten, die mit Abkantpressen verschiedener Marken arbeiten.


Adapter werden häufig in Betrieben eingesetzt, die mit verschiedenen Abkantpressenherstellern arbeiten. Beispielsweise kann ein Betrieb, der Amada-Maschinen einsetzt, aber die robusten Werkzeuge von Wila verwenden möchte, dies problemlos mithilfe von Adaptern realisieren. Dadurch wird ein einheitliches Werkzeugmanagementsystem ermöglicht und die Produktionseffizienz gesteigert.

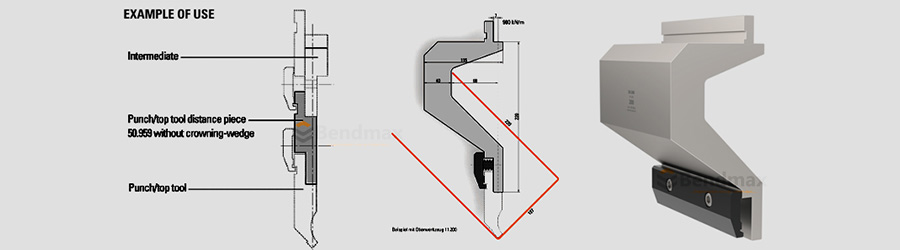

Viele Kunden fragen immer noch: Wenn es sich bereits um eine Amada-Standardschnittstelle handelt, warum benötigen wir dann noch Adapter oder Distanzstücke?

Tatsächlich spielen diese Adapter eine wesentliche Rolle bei der Biegeproduktion:

• Toleranzkompensation
  Selbst innerhalb derselben Norm können unterschiedliche Maschinenmodelle und Produktionsjahre geringfügige Abweichungen aufweisen. Adapter gleichen diese Unterschiede aus und gewährleisten so eine stabile Spannvorrichtung.
• Erhöhte Flexibilität
  Adapter ermöglichen es dem Bediener, die Werkzeughöhe oder den Werkzeugabstand für verschiedene Werkstücke anzupassen, wodurch vielseitiges Biegen möglich wird, ohne in zusätzliche Spezialwerkzeuge investieren zu müssen.
• Präzisionssicherung
  Dank fein geschliffener Oberflächen gewährleisten die Adapter eine perfekte Ausrichtung und Parallelität von Stempel und Matrize, verhindern Winkelabweichungen und sorgen für gleichbleibende Ergebnisse.
• Hohe Belastbarkeit
  Hergestellt aus hochfestem Stahl (z. B. 42C)._rM_ODie Adapter halten Belastungen bis zu 900 kN/m stand und gewährleisten so auch bei starker Biegung Langlebigkeit und Stabilität.

Adapter sind nicht nur „Schnittstellenteile“ – sie sind entscheidende Komponenten für die Aufrechterhaltung Präzision, Flexibilität und Zuverlässigkeitbei Abkantpressen.

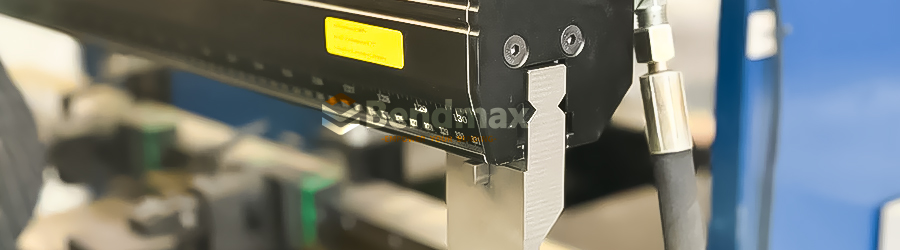

(Bendmax-Wila pneumatisches Oberklemmsystem)

Der Bendmax-Adapter kann nicht nur die Unterschiede zwischen verschiedenen Abkantpressen und Abkantwerkzeugen ausgleichen, sondern auch die Probleme zwischen Abkantpressen und Abkantwerkzeugen derselben Marke lösen.
