Die ultimative Lösung für Biegeinterferenzen: Die Bendmax-Stanze für individuelle Fenster ermöglicht die nahtlose Formgebung tiefer U-förmiger Teile.

02.06.2026Standardwerkzeuge bieten nicht genügend Freiraum: Brasilianischer Kunde sieht sich mit erheblichen Biegeproblemen konfrontiert

Die ultimative Lösung für Biegeinterferenzen

Bendmax Custom Window Punch ermöglicht die nahtlose Formgebung tiefer U-förmiger Teile

Der Kunde nutzte Standard-AbkantpressenwerkzeugeAufgrund der großen Gesamtabmessungen und der hohen Seitenwände des Werkstücks konnten herkömmliche obere und untere Werkzeuge nicht genügend Freiraum bieten, sodass eine Kollision unvermeidbar war.

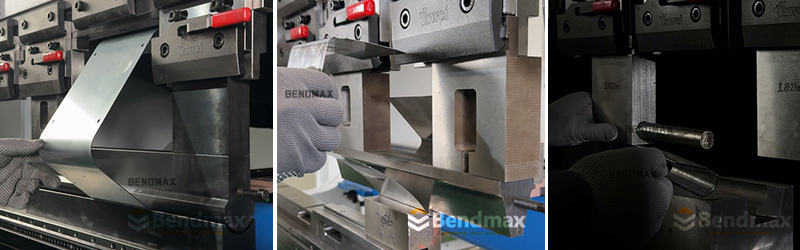

Als erste, schnelle Lösung schlug das Bendmax-Ingenieurteam vor, die linken und rechten Segmente des oberen Stempels zu vertauschen, wodurch ein Spalt in der Mitte entstand. So konnte das Werkstück beim Biegen durch den mittleren Raum hindurchgeführt werden, wodurch das Risiko einer Kollision zwischen Stempel und Werkstück verringert wurde.

Nach dem Einbau des Segmentstempels und der Durchführung von Probebiegungen stellte der Kunde fest, dass aufgrund der großen Bauteilgröße und der tiefen Biegetiefe der verfügbare Freiraum weiterhin nicht ausreichte. Das Kollisionsproblem konnte nicht vollständig behoben werden.

Nach einer detaillierten Analyse der Teilegeometrie, der Biegesequenz, des Biegewegs und der Abkantpressenkonfiguration empfahlen die Ingenieure von Bendmax eine professionellere und zuverlässigere Lösung: eine benutzerdefinierter Fensterstempel(Loch für Freigabe / Loch für offenes Fenster).

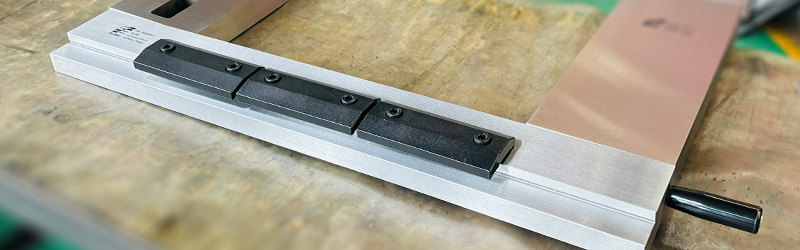

Der Fensterlocher verfügt über einegroße zentrale ÖffnungDie Fenstergröße ist vollständig anpassbar. Diese Konstruktion ermöglicht das Durchlaufen des Stempels durch übergroße, tiefe U-förmige oder kastenförmige Werkstücke beim Biegen und verhindert so effektiv Biegebeeinträchtigungen zwischen Werkzeug und Werkstück. Gleichzeitig ist der Fensterstempel weiterhin mit der vorhandenen Abkantpresse des Kunden kompatibel und kann auch für andere, nicht behindernde Biegevorgänge eingesetzt werden.



Der Kunde nahm unsere Empfehlung an und bestellte eine maßgefertigte Fensterstanze mit einer speziell auf sein Werkstück zugeschnittenen Fenstergröße.



Die Biegeanzeige des Fensterwerkzeugs

•

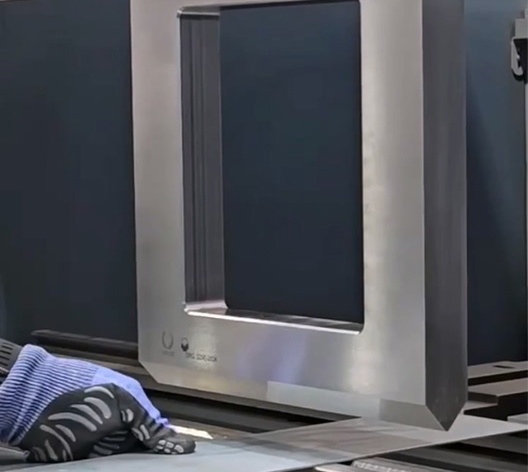

  Biegevorbereitung
•

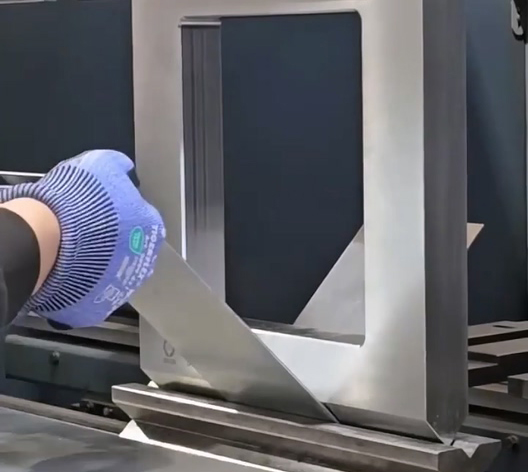

  Doppelbiegung
•

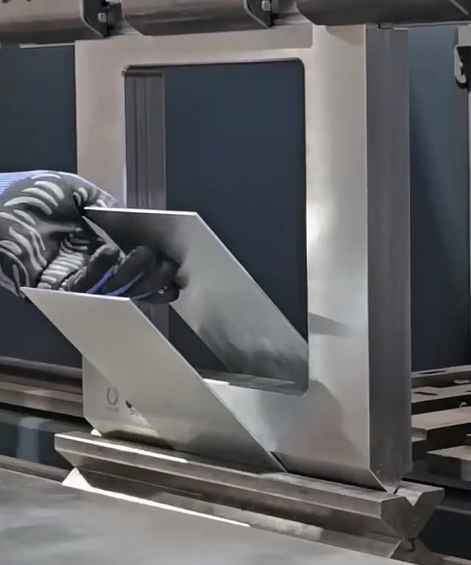

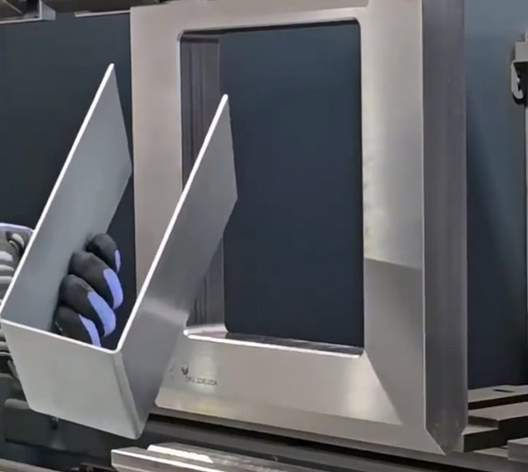

  U-Biegung





Nach Ankunft der Fensterstanze im Werk des Kunden in Brasilien wurde sie umgehend in die Produktion genommen. Die Ergebnisse waren hervorragend. Laut Kundenfeedback wurden Biegebeeinträchtigungen vollständig beseitigt, alle Biegevorgänge konnten reibungslos durchgeführt werden, und komplexe, tiefe U-förmige Teile ließen sich in einer einzigen Aufspannung herstellen.

Der Kunde schätzte diesen Fachmann sehr. Werkzeuglösung für Abkantpressen, und die Fensterstanze hat sich seither zu einem wichtigen Werkzeug für die Bearbeitung großer Strukturbauteile in deren Produktion entwickelt.

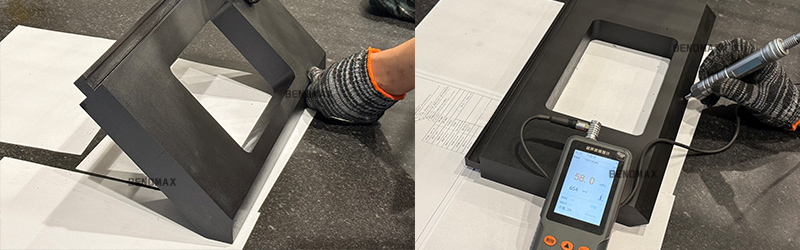

Fensterwerkzeug bei der Härteprüfung



• Verbesserte Korrosionsbeständigkeit durch Bildung einer schützenden Oxidschicht

• Verringerte Oberflächenreflexion, verbesserte Sichtverhältnisse im Betrieb

• Verbesserte Verschleißfestigkeit, verlängerte Lebensdauer der Form



• Einheitliches und professionelles Erscheinungsbild mit minimaler Dimensionsänderung



Dank umfassender Branchenerfahrung und starker Anpassungsfähigkeit löste Bendmax erfolgreich ein Problem mit Biegeinterferenzen, das mit herkömmlichen Werkzeugen nicht zu bewältigen war. Durch den Einsatz eines kundenspezifischen Fensterstanzers konnte der Kunde nicht nur die stabile Produktion wiederherstellen, sondern auch die Biegeeffizienz und Umformbarkeit deutlich verbessern – ein weiterer Beweis für die Expertise von Bendmax bei komplexen Herausforderungen. Werkzeuglösungen für Abkantpressen für globale Kunden.

Wir bieten Ihnen eine breite Palette an Fensterwerkzeugen, die Ihren Bedürfnissen gerecht werden. Individuelle Anpassungen sind auf Anfrage möglich.
