Lösung: Ein-Schlag-Rippenbiegen für 1,2 mm Stahlblech mit einer Amada-Abkantpresse

Kundenanforderung

Der Kunde wandte sich mit einer speziellen Biegeherausforderung an uns, bei der es um Folgendes ging:dünnes Stahlblech mit Rippenstruktur, was sowohl Effizienz als auch Maßgenauigkeit erfordert.

Zu den wichtigsten Anforderungen des Kunden gehörten:

Material:Stahlblech,1,2 mm Dicke

Maschine: Amada Abkantpresse

Untere Matrizenöffnung: V = 60 mm

Formgebungsverfahren: Ein-Schritt-Umformung (einstufiges Biegen)

Teilmerkmale:Mehrwinkelprofil mitVerstärkungsrippe (Versteifungsstruktur)

Qualitätserwartung:

Stabile Biegewinkel

Saubere Formgebung ohne Verformung

Gleichmäßige Rippenform

Hohe Wiederholgenauigkeit bei der Serienfertigung



Weil das Werkstück Folgendes umfasst Rippengeometrie und mehrere BiegewinkelStandardmäßige gerade Stempel waren nicht geeignet, um die erforderliche Form in einem einzigen Arbeitsgang zu erzielen.

Herausforderungsanalyse

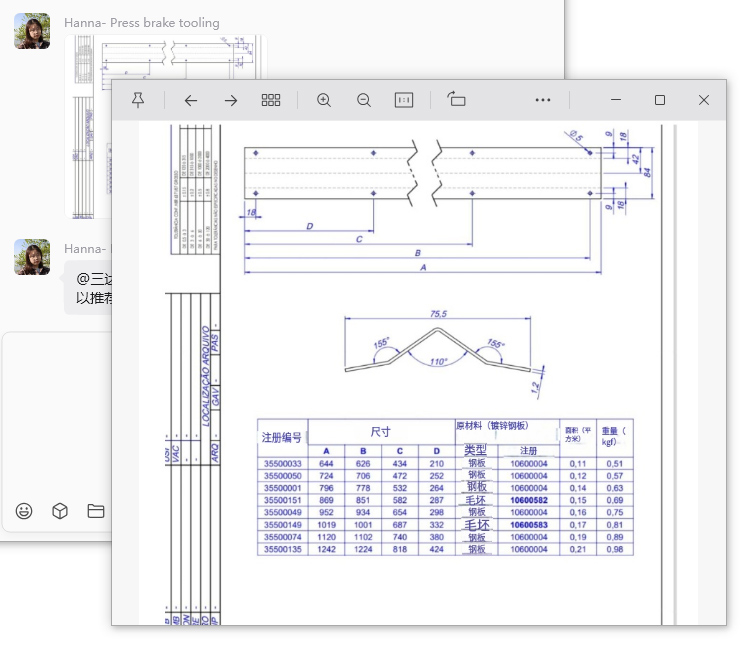

Nach Durchsicht der Zeichnung identifizierte unser Ingenieurteam mehrere zentrale Herausforderungen:

1. Rippenstruktur erfordert kontrollierten Materialfluss

Das Vorhandensein eines Rippe (Verstärkungselement) erhöht den Umformwiderstand und verändert das Materialverhalten beim Biegen. Ohne geeignete Werkzeugunterstützung:

• Die Rippe kann zusammenbrechen oder sich verformen
• Materialspannungen können verursachen Winkelabweichung
• Mehrere Formgebungsschritte können erforderlich sein

Dies würde die Produktionseffizienz verringern und die Zykluszeit verlängern.

2. Die Umformung in einem Arbeitsgang erfordert eine präzise Werkzeuganpassung.

Der Kunde verlangte ausdrücklich Ein-Treffer-Bildung, Bedeutung:

• Alle Winkel müssen gebildet werden mit einem einzigen Strich
• Die Werkzeuggeometrie muss exakt mit dem Werkstückprofil übereinstimmen.
• Die Rückfederung muss angemessen kompensiert werden.

Dies erfordert kundenspezifische Profilwerkzeuge, keine Standardstempel.

3. Dünnes Material benötigt eine stabile Unterkonstruktion.

Mit 1,2 mm StahlEine falsche Werkzeugauswahl kann folgende Folgen haben:

• Faltenbildung
• Ungleiche Winkel
• Oberflächenverformung
• Verringerte Rippengenauigkeit

Eine ordnungsgemäße Abstützung durch die Werkzeugschultern ist unerlässlich.

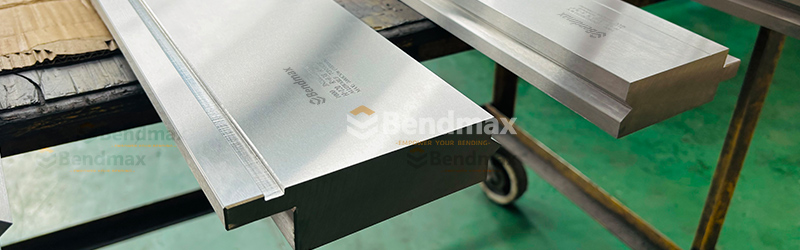

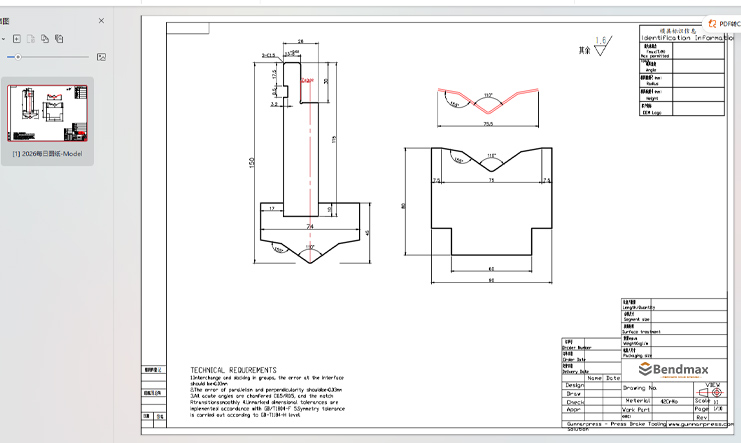

Unsere Lösung: Empfehlung für Werkzeuge zum Rippenbiegen

Nach einer technischen Bewertung empfahlen unsere Ingenieure die Verwendung von kundenspezifische Rippenbiegewerkzeuge, speziell so konstruiert, dass es dem in der Zeichnung dargestellten Profil entspricht.

Empfohlene Werkzeugkonfiguration:

Werkzeugtyp:Rippenbiegestempel- und Matrizensatz

Maschinenkompatibilität:Amada-System

Untere Matrizenöffnung:V = 60 mm

Formgebungsverfahren:Profilbildung mit einem einzigen Treffer

Materielle Unterstützung:Optimiert für die Dünnblechformung

Profilabgleich:Kundenspezifische Geometrie entsprechend der Rippenform

Diese Werkzeugkonstruktion ermöglicht es, Rippen und Winkel gleichzeitig in einem Presshub zu formen.



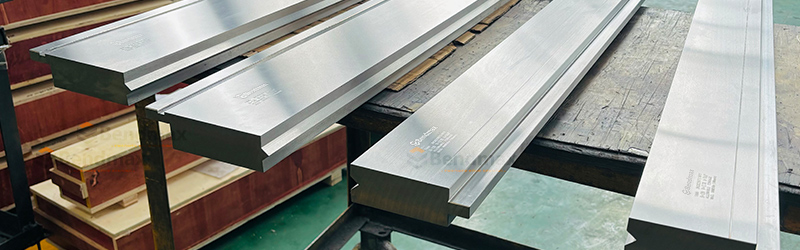

Warum Werkzeuge zum Rippenbiegen ausgewählt wurden

Die in der Zeichnung dargestellte Rippenkonstruktion umfasst:

• Mehrere Biegewinkel (155° + 110°)
• Geometrie der Verstärkungsrippen
• Kontrollierter Dimensionsabstand

Standardstempel können die Verformung solcher Strukturen nicht präzise steuern. Werkzeuge zum Rippenbiegen bieten folgende Vorteile:

Präzise Rippenbildung

Die speziell entwickelte Stempelspitze stützt die Rippengeometrie und verhindert ein Zusammenfallen während des Umformens.

Effizienz der Ein-Schritt-Produktion

Mit abgestimmter Werkzeuggeometrie:

• Keine Nachformung erforderlich
• Verkürzte Zykluszeit
• Höhere Produktionseffizienz

Verbesserte Dimensionskonsistenz

Spezielle Rippenwerkzeuge gewährleisten:

• Stabile Winkelgenauigkeit
• Einheitliche Rippenhöhe
• Reduzierte Rückfederungsvariation

Erreichtes Ergebnis

Nach der Implementierung der empfohlenen Werkzeuge zum Rippenbiegen erzielte der Kunde folgende Ergebnisse:

• Ein-Schlag-Umformvorgang erfolgreich abgeschlossen
• Stabile Rippenstruktur ohne Verformung
• Genaue Biegewinkel
• Verbesserte Produktionseffizienz
• Gleichbleibende Qualität in der Serienproduktion

Die fertigen Teile entsprachen den Maß- und Funktionsanforderungen des Kunden.

Einblick in die Ingenieurwissenschaften

Dieser Fall zeigt, dass beim Biegen von Teilen mit Rippen- oder VersteifungsstrukturenDie Auswahl des richtigen Werkzeugprofils ist daher von entscheidender Bedeutung.

Für Komponenten, die Folgendes erfordern:

• Verstärkte Rippenmerkmale
• Mehrwinkelformung
• Präzisionsbiegen dünner Bleche
• Einzelschlag-Formungseffizienz

Spezialwerkzeuge zum Rippenbiegen ist oft die zuverlässigste Lösung.
