Bei Blechbiegevorgängen sind viele Bediener gezwungen, ungeeignete Werkzeuge zu verwenden, einfach weil die korrekten Hochleistungs-Abkantpressenwerkzeuge ist nicht sofort verfügbar. Überraschenderweise lassen sich mitunter dennoch akzeptable Teile mit völlig anderen Werkzeugkonfigurationen herstellen.
Dieser Ansatz ist jedoch folgender:
Bei der Auswahl von Werkzeugen für Abkantpressen sollte man sich stets auf ein einfaches Ziel konzentrieren:
Die Herstellung von Teilen höchster Qualität in kürzester Zeit.
Das Verständnis der verschiedenen Arten von Abkantpressen-Unterwerkzeugen ist daher unerlässlich, um die Produktivität zu steigern, die Rüstzeiten zu verkürzen und eine gleichmäßige Biegekonsistenz zu gewährleisten.

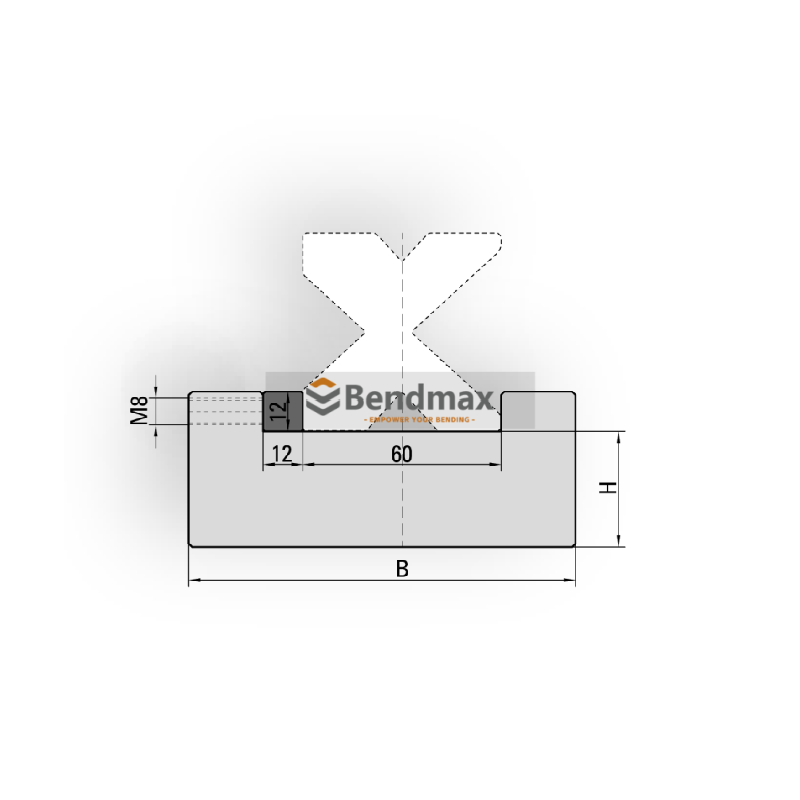

Die Untermatrize einer Abkantpresse ist das Werkzeug, das auf dem Maschinenbett der Abkantpresse montiert ist und zusammen mit dem Stempel das Blech formt.
Der untere Würfel hat direkten Einfluss auf:
Gängige Unterwürfelkategorien sind:
 |  |  |  |  |
|
|
|
|
|
 |  |  |  |  |
|
|
|
|
|

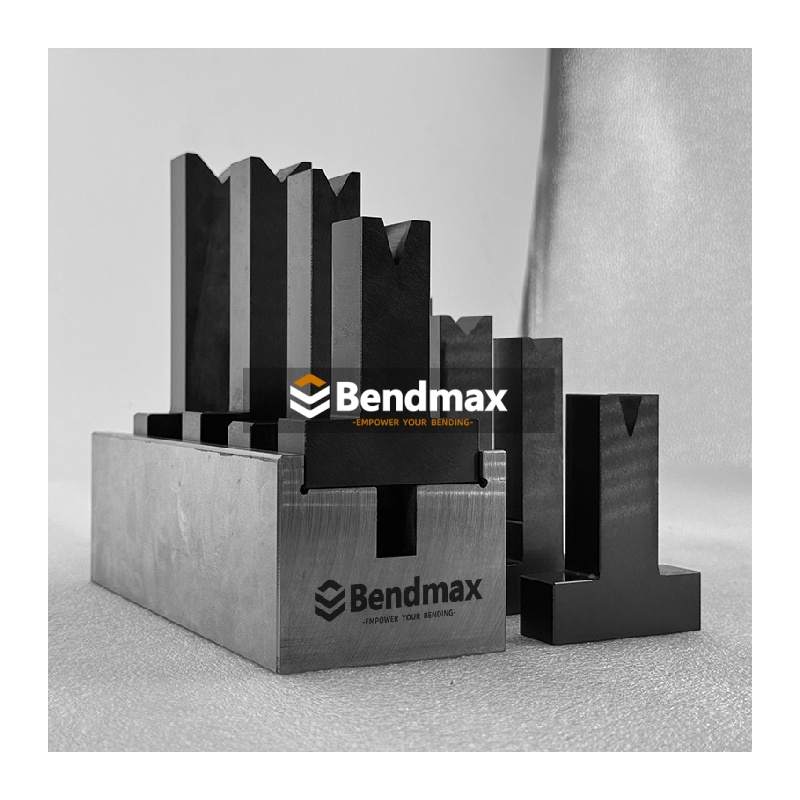

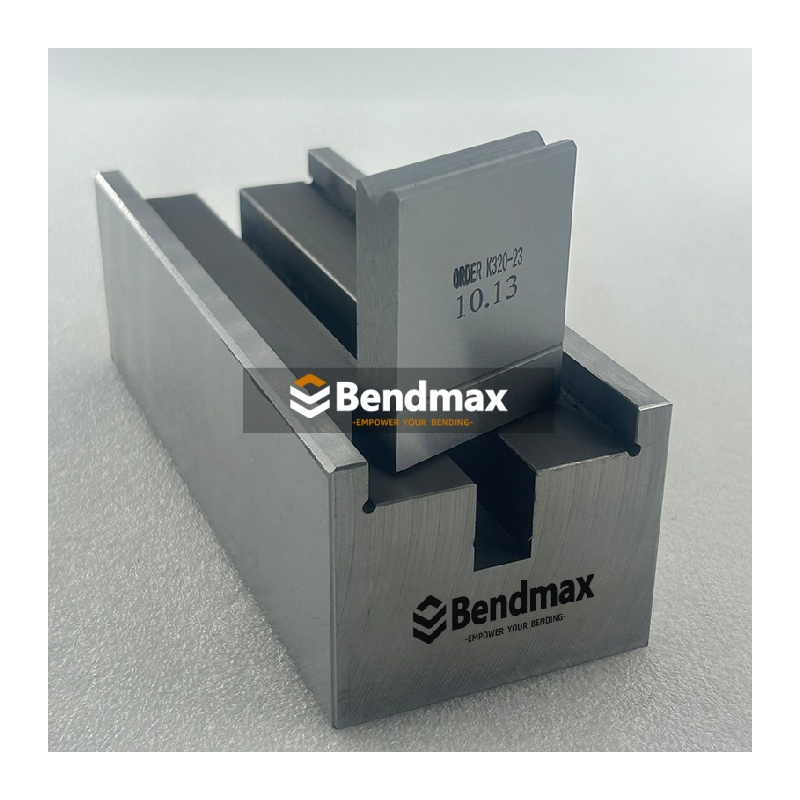

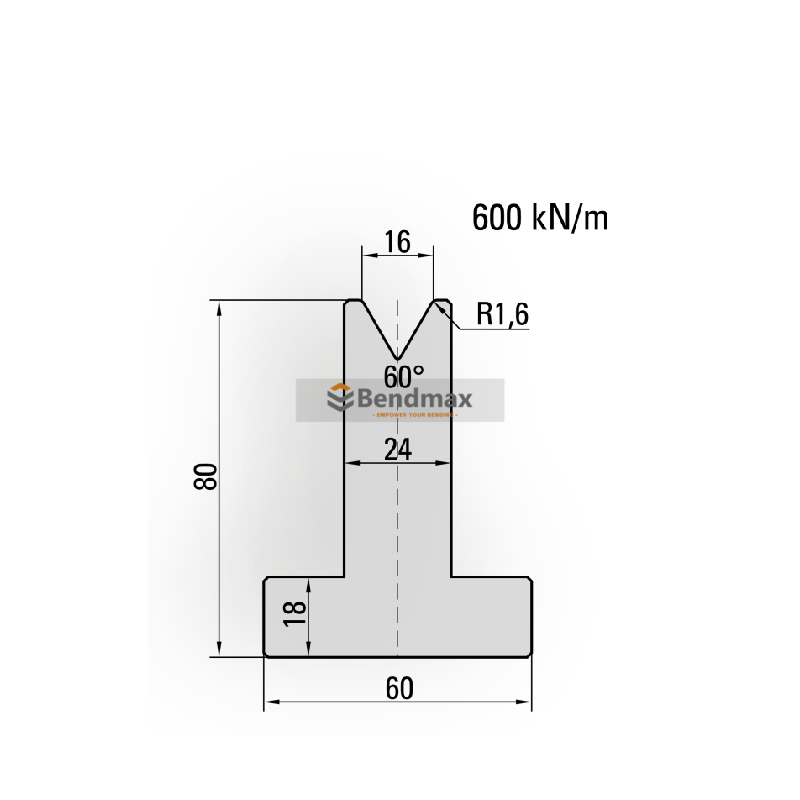

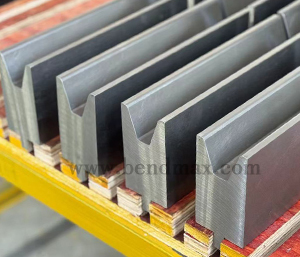

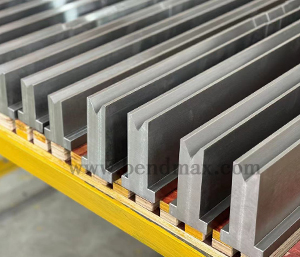

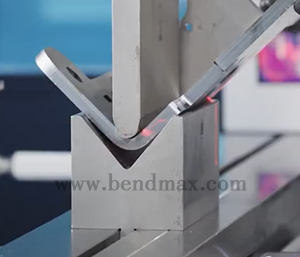

Die Single-V-Matrize verfügt über eine präzisionsgeschliffene V-Öffnung und wird häufig für Standard-Luftbiegeanwendungen eingesetzt. Sie ist ideal für kleine und mittelgroße CNC-Abkantpressen, die eine hohe Biegegenauigkeit, ein stabiles Umformverhalten und eine schnelle Einrichtung erfordern.
Mit nur einer V-Nut erzielen Bediener gleichmäßige Biegeergebnisse und eine einfachere Werkzeugausrichtung während der Produktion. Einzelne V-Matrizen werden häufig für Edelstahl, Kohlenstoffstahl, Aluminium und andere Blechwerkstoffe verwendet. Sie sind die traditionellsten und am weitesten verbreiteten Unterwerkzeuge.

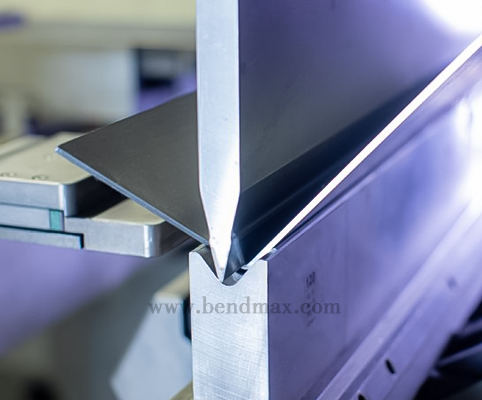

Gängige Matrizenwinkel sind 30°, 60°, 85°, 86° und 90°, die sich je nach Materialrückfederung und Biegeverfahren für Biegewinkel von 90° und mehr eignen.
 |  |  |
Zu den Vorteilen gehören:
| Zu den gängigen Typen gehören:
| Anwendungsbereiche:
|

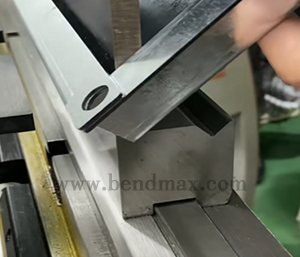

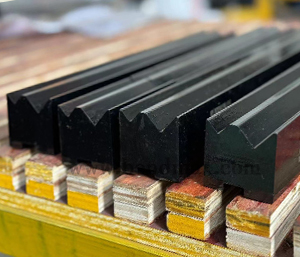

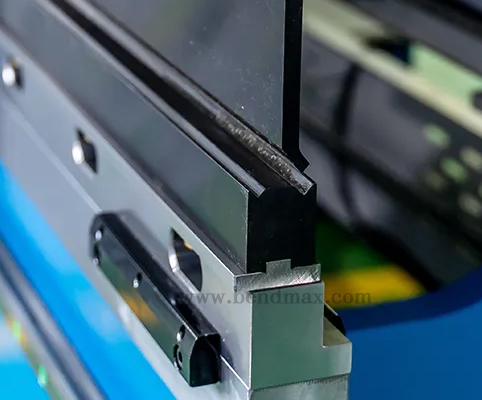

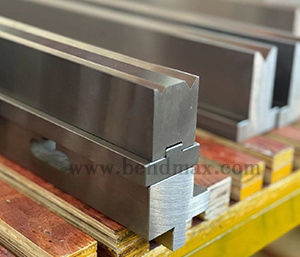

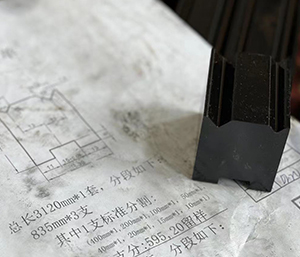

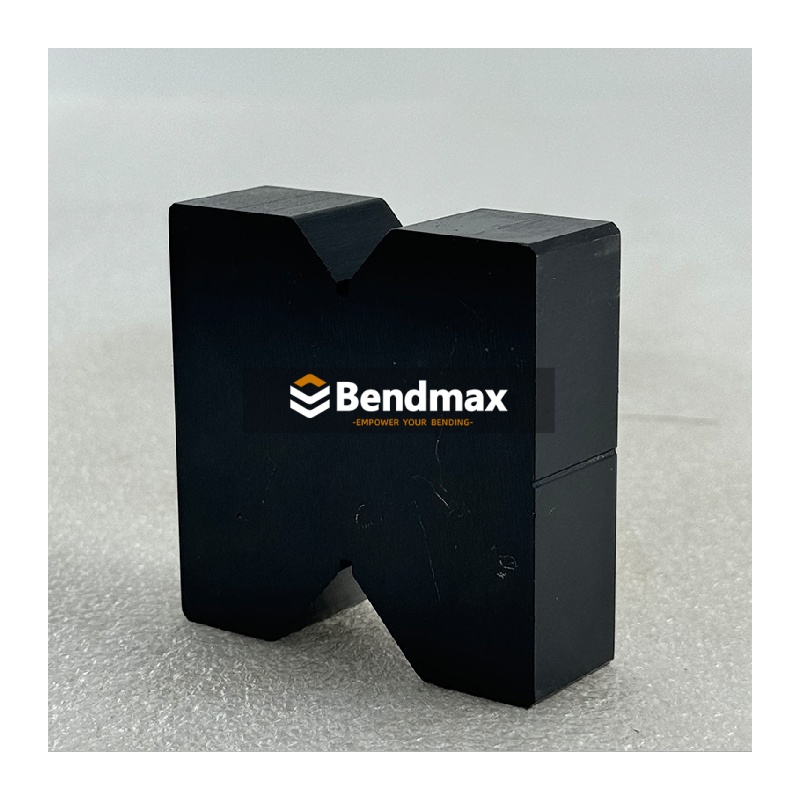

Die Doppel-V-Matrize verfügt über zwei unterschiedlich große V-Öffnungen im selben Matrizenkörper, sodass der Bediener zwischen verschiedenen Nutgrößen wechseln kann, ohne das Werkzeug wechseln zu müssen. Diese Konstruktion verbessert die Produktionseffizienz erheblich und reduziert Maschinenstillstandszeiten bei Biegevorgängen mit unterschiedlichen Materialstärken.
Es eignet sich besonders für Blechbearbeitungsbetriebe, die unterschiedliche Materialstärken verarbeiten oder in einem Produktionszyklus mehrere Biegeanforderungen erfüllen. Doppel-V-Matrizen bieten Flexibilität, Kosteneinsparungen und schnellere Rüstzeiten im Vergleich zu Werkzeugen mit einfacher Öffnung.
Gängige Matrizenwinkel sind 30°, 60°, 85° und 86°, die verschiedene Anwendungen im Bereich des Luftbiegens und des Bodenbiegens unterstützen.
Beispiele:
Sie bieten eine hervorragende Flexibilität bei gleichzeitig reduziertem Werkzeugbestand.
 |  |  |
Konstruktion aus hochfestem Werkzeugstahl
Übliche Materialien:
Vorteile:
Moderne Doppel-V-Matrizen umfassen häufig:
Die Einrichtungszeit kann reduziert werden auf:
Ein Drittel der traditionellen Werkzeugsysteme.

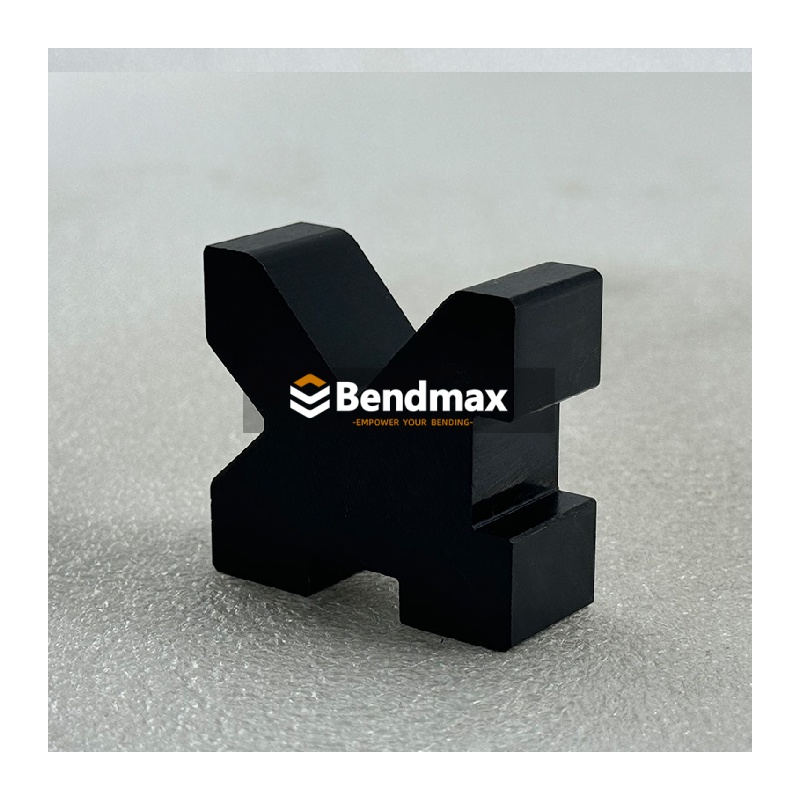

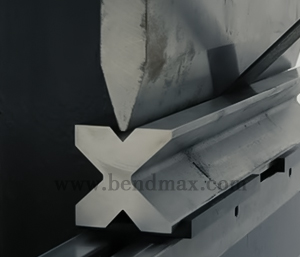

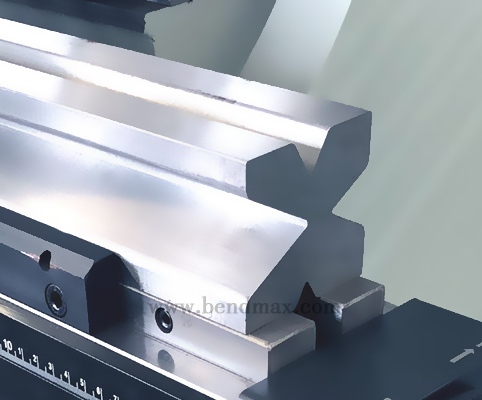

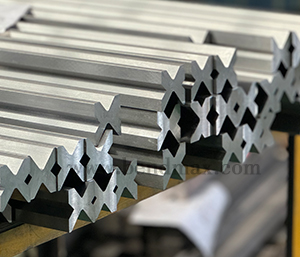

Die Vier-V-Matrize ist eine vielseitige Mehrfach-Öffnungsmatrize für Abkantpressen mit vier unterschiedlichen V-Nuten an den vier Seiten des Werkzeugkörpers. Durch Drehen der Matrize kann der Bediener schnell verschiedene V-Öffnungsgrößen für unterschiedliche Blechdicken und Biegeanforderungen auswählen.
Dieses Werkzeug findet breite Anwendung in der Blechfertigung mit hohem Materialmix, wo Flexibilität, geringe Werkzeugwechselhäufigkeit und effiziente Maschineneinrichtung unerlässlich sind. Es eignet sich zum Biegen von Edelstahl, Baustahl, verzinkten Blechen und Aluminium.
Vier V-Matrizen sind in verschiedenen V-Öffnungskombinationen und Winkelkonfigurationen erhältlich, um präzises Biegen für unterschiedliche Anwendungen und Teilegeometrien zu ermöglichen.
Typische Kombinationen:
| Vorteile:
|  |

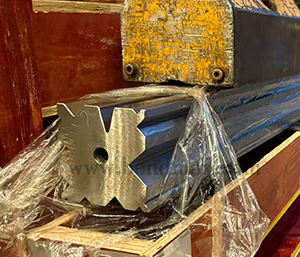

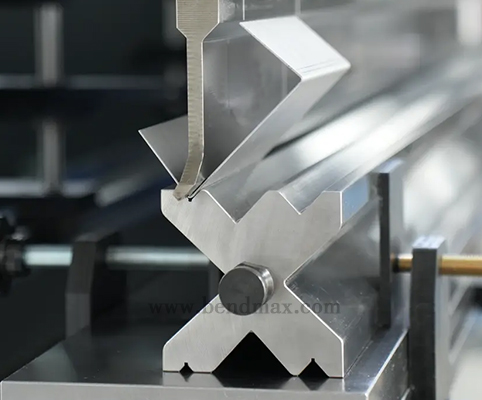

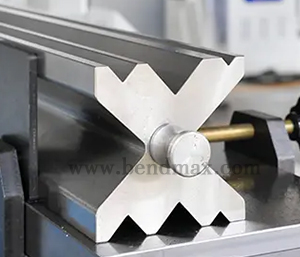

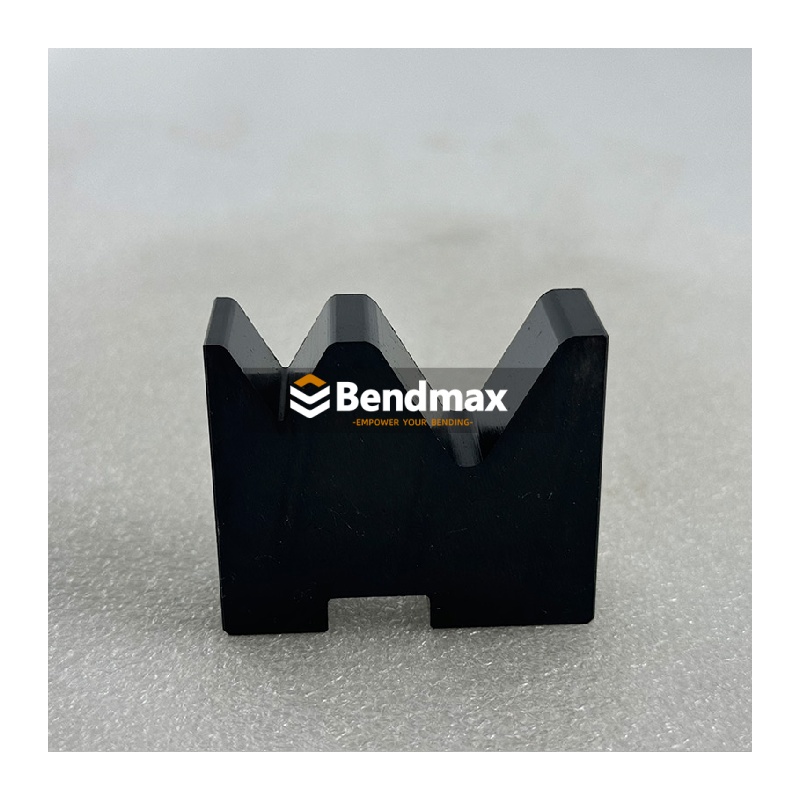

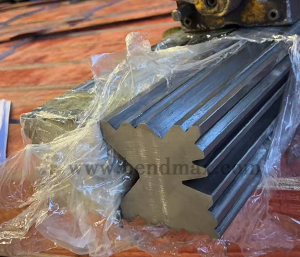

Der Mehr-V-Abkantpresse Unterwerkzeug ist eine hochflexible Abkantpresse mit mehreren V-Nuten in einem einzigen Werkzeugkörper. Sie ermöglicht es dem Bediener, schnell die passenden V-Nutengrößen für unterschiedliche Materialstärken und Biegeanforderungen auszuwählen, ohne die Matrize häufig wechseln zu müssen.
Dieses Werkzeug verbessert die Rüstzeiten deutlich, reduziert den Werkzeugbestand und erhöht die Produktionsflexibilität in Blechbearbeitungsumgebungen, die mit unterschiedlichsten Biegeanwendungen zu tun haben.
Mehrfach-V-Biegewerkzeuge werden häufig zum Freibiegen von Edelstahl, Kohlenstoffstahl, Aluminium und verzinkten Blechen eingesetzt. Unterschiedliche V-Öffnungskombinationen ermöglichen präzise Biegeradien, stabile Winkel und eine gleichbleibende Formqualität bei verschiedenen Werkstücken.
Die Multi-V-Matrizen sind in verschiedenen Winkelkonfigurationen wie 30°, 60°, 85° und 86° erhältlich und eignen sich ideal für die hocheffiziente CNC-Abkantpressenproduktion und vielseitige Biegevorgänge.
Sie eignen sich ideal für:
|  |  |

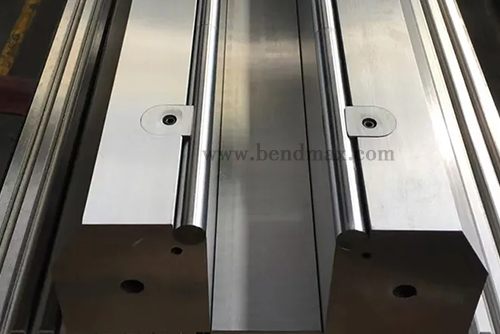

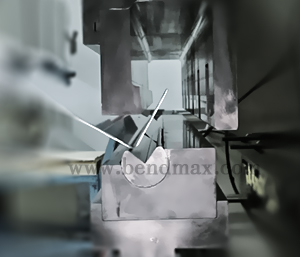

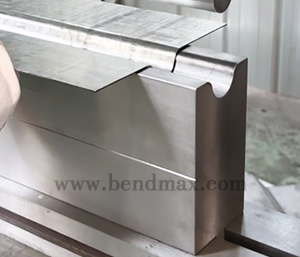

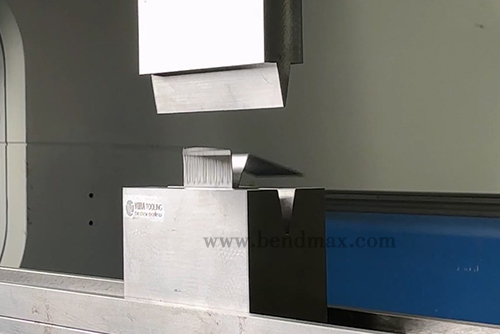

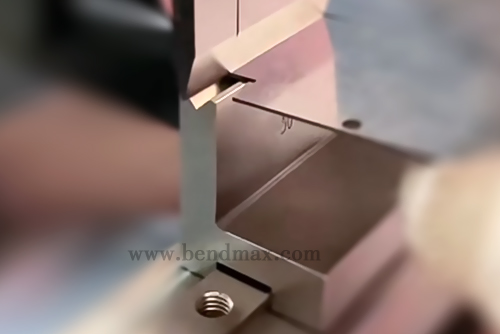

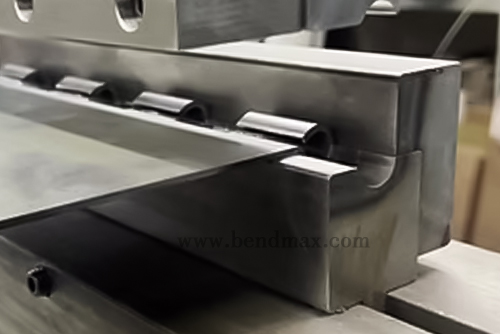

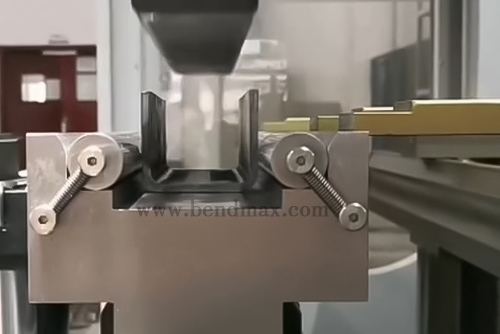

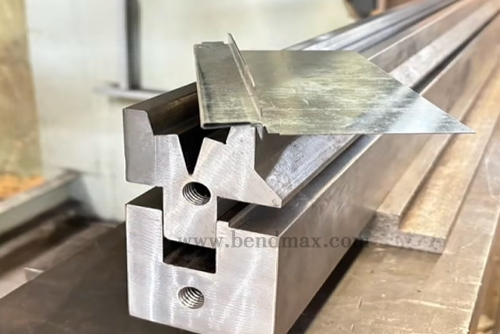

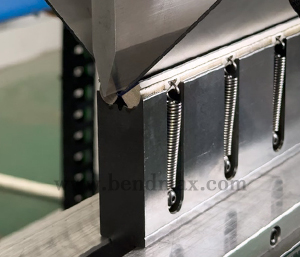

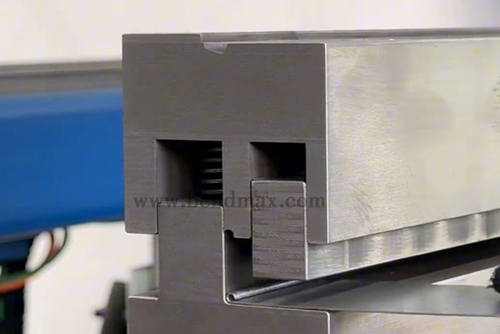

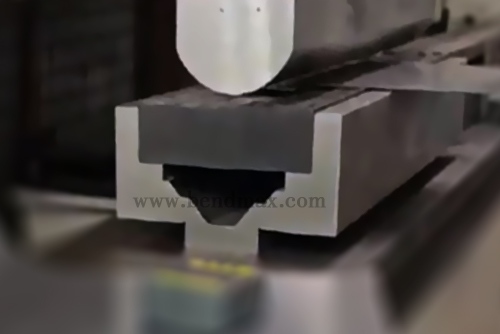

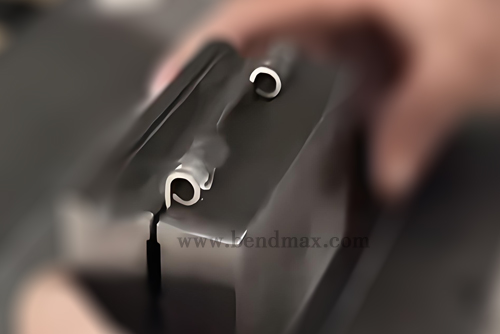

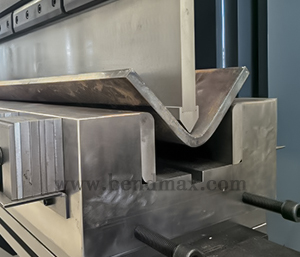

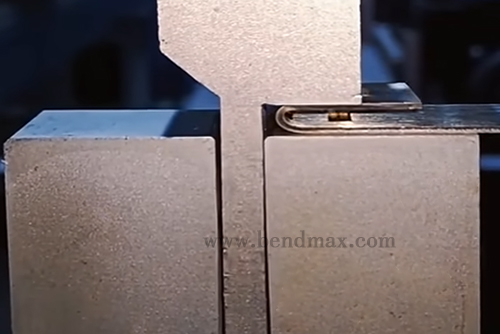

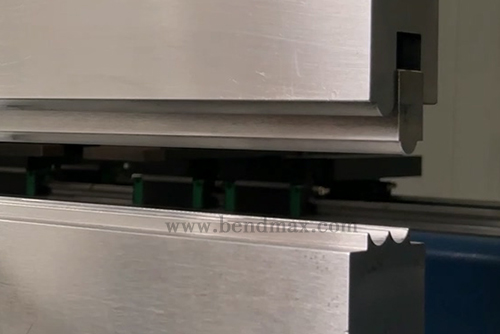

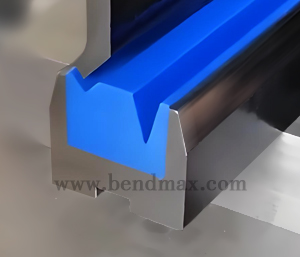

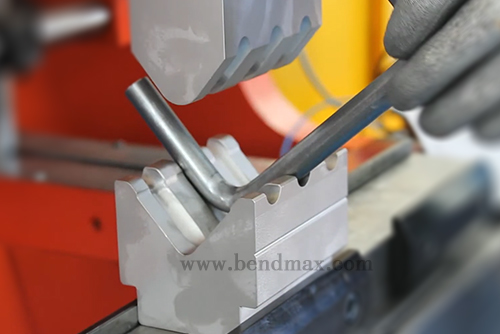

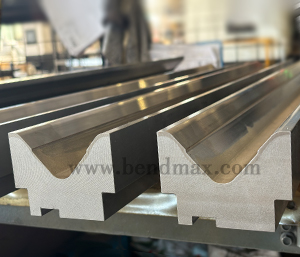

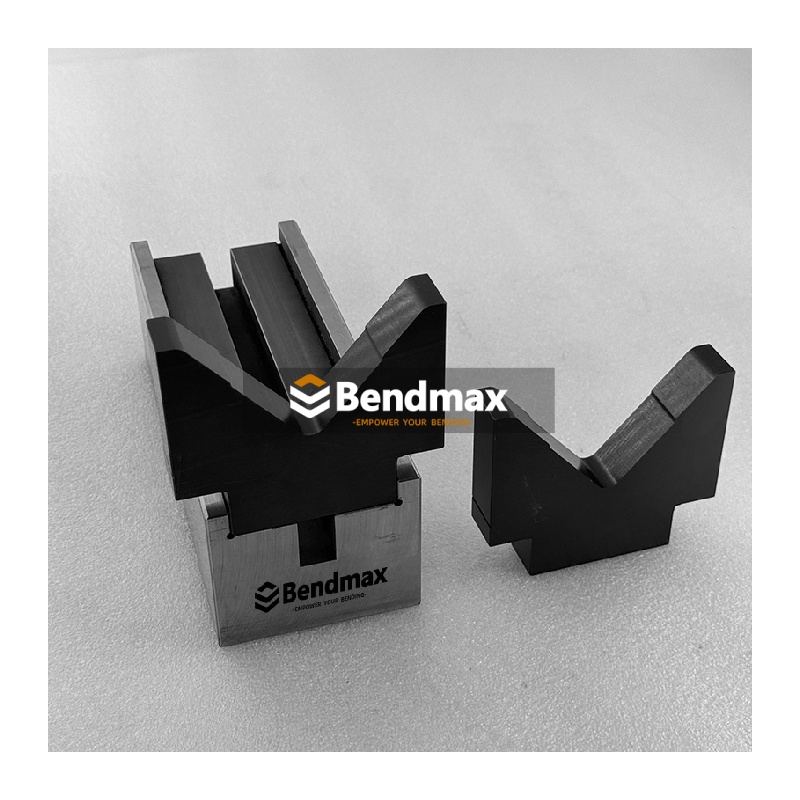

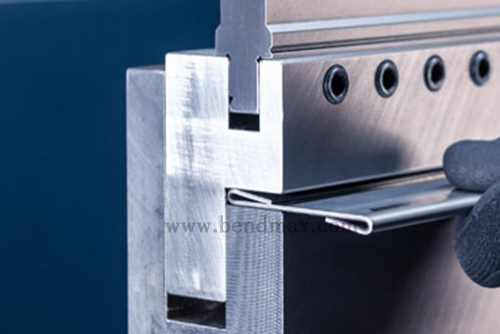

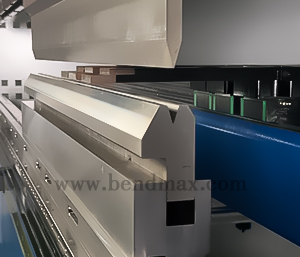

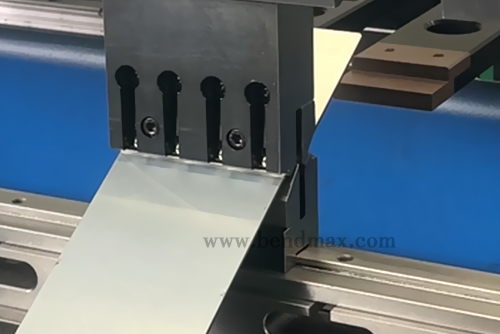

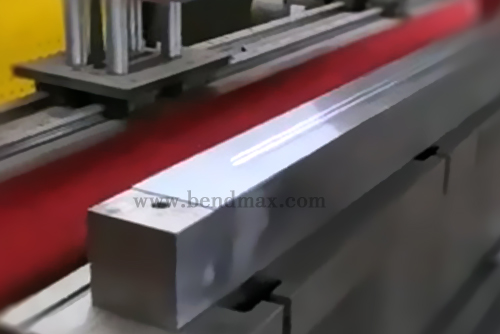

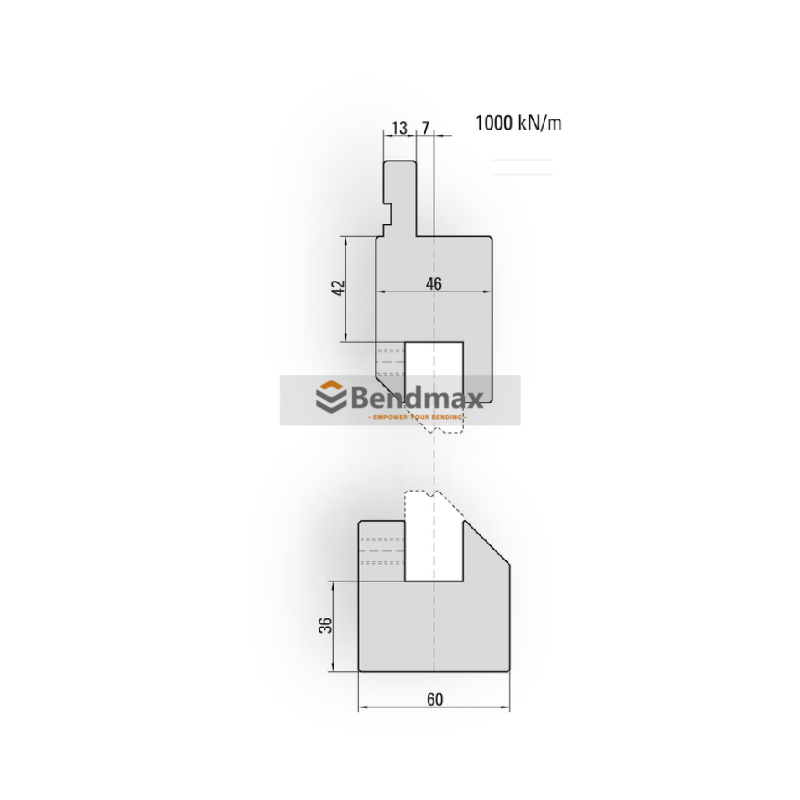

Über die Standard-V-Motoren hinaus gibt es viele Kundenspezifische Blechbiegewerkzeuge wurden für komplexe Biegeanwendungen entwickelt.

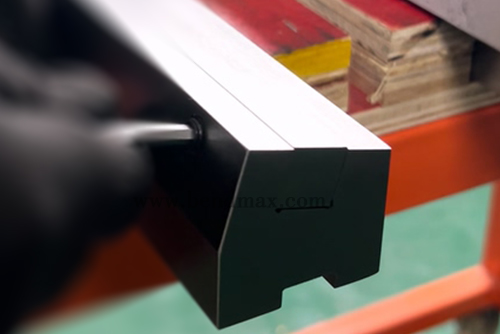

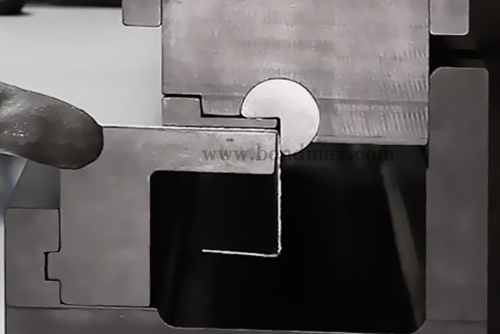

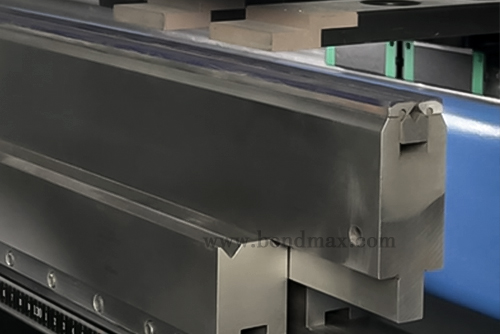

Wichtige Beispiele sind:
 |  |  |  |  |  |
|
|
|
|
|
|
 |  |  |  |  |  |
|
|
|
|
|
|
 |  |  |  |  |  |
|
|
|
|
|
|
Jedes Werkzeug ist so konzipiert, dass es spezifische Produktionsherausforderungen löst und gleichzeitig die Effizienz und die Teilekonsistenz verbessert.
Offizielle Website von BENDMAX bietet:
Kompatibel mit:
|
Die unteren Matrizen von Abkantpressen sind weit mehr als einfache V-Nuten.
Sie haben direkten Einfluss auf:
Bei komplexen Anwendungen wie:
Professionelle Werkzeugunterstützung wird unerlässlich.
Dieser Artikel konzentriert sich hauptsächlich auf die unteren Werkzeuge von Abkantpressen.
Andere Komponenten sind jedoch ebenso wichtig, darunter:
Weiterführende Informationen zum Thema Abkantpressen finden Sie in den zugehörigen Artikeln auf unserer Website.
