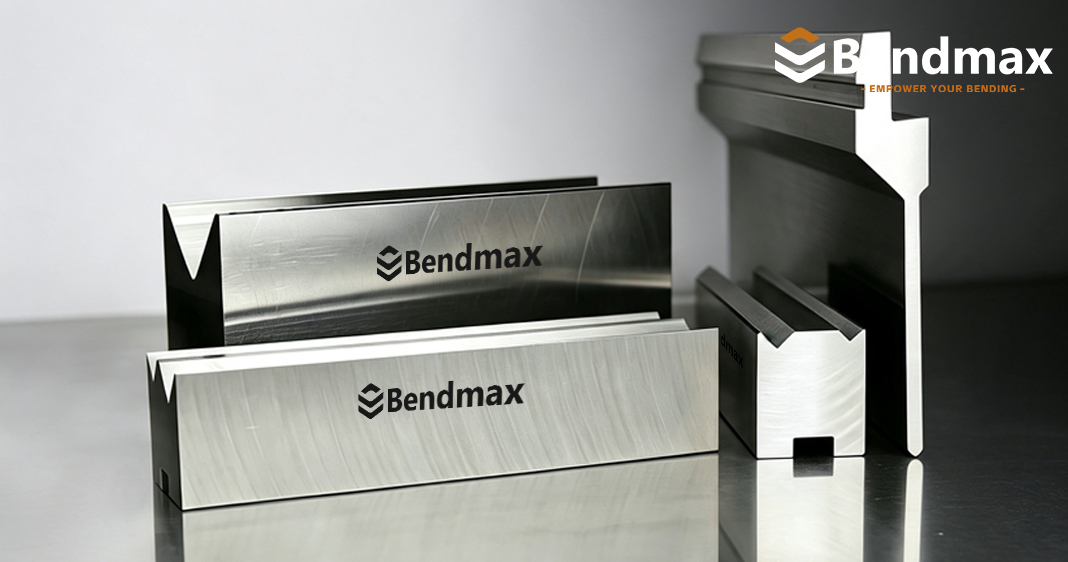

Wenn Sie Werkzeuge für Abkantpressen kaufen, werden Sie früher oder später auf dieselbe Frage stoßen:
Europäischer oder amerikanischer Stil?
Auf den ersten Blick mögen sie wie zwei verschiedene Wege erscheinen, im Wesentlichen denselben Stempel und dieselbe Matrize herzustellen. Die Unterschiede liegen jedoch tatsächlich in der Werkzeuggeometrie, der Spannmethode, der Lastübertragung und sogar in der Art und Weise, wie die Bediener eine Abkantpresse einrichten.
Und nein, das eine ist nicht automatisch „besser“ als das andere.
Die richtige Wahl hängt ab von Ihre Abkantpresse, Ihr vorhandenes Werkzeugsystem und Ihre tatsächliche Nutzung der Maschine.
Am einfachsten lassen sich die beiden Systeme unterscheiden, indem man sich die folgenden ansieht: Stempelzapfen und Klemmverfahren.

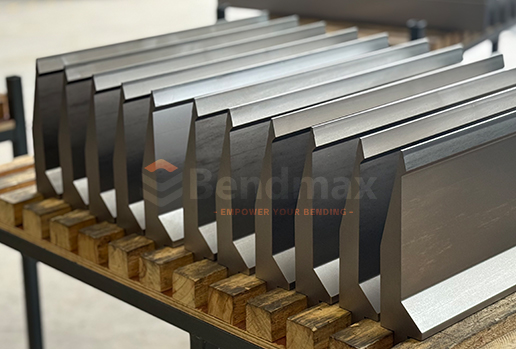

Werkzeuge im europäischen Stil, die üblicherweise mit Werkzeuge im Promecam-Stilverwendet einen relativ schmalen Erl, typischerweise etwa 13 mmmit einer Sicherheitsnut oder Verriegelungsfunktion,Weitere Informationen finden Sie in unserem [Werkzeuge für Abkantpressen nach europäischer Bauart] Reichweite.
Der Stempel wird normalerweise in eine spezielle Halterung eingesetzt und kann verwendet werden mit Schnellspann-, hydraulische oder mechanische Spannsysteme. Segmentierte Werkzeuge sind ebenfalls sehr verbreitet.
Diese Bauart ist besonders bei modernen CNC-Abkantpressen beliebt, da die Bediener die Werkzeuge schnell wechseln und verschiedene Stempel- und Matrizenabschnitte für unterschiedliche Teilelängen kombinieren können.

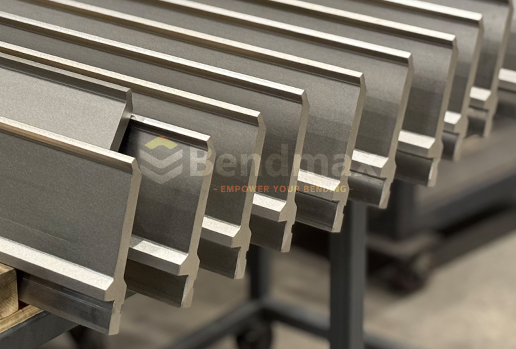

Die Werkzeugherstellung nach amerikanischem Vorbild ist der traditionellere nordamerikanische Ansatz. [Werkzeuge für Abkantpressen nach amerikanischer Bauart] ist für Maschinen mit dieser traditionellen Werkzeugschnittstelle konzipiert.
Eine gängige Bezugsdimension ist eine 1/2 Zoll (12,7 mm) ZapfenDer Stempel wird je nach Werkzeugkonstruktion durch eine mechanische Klemmvorrichtung, Stellschrauben, Bolzen oder eine kompatible Halterung gesichert.
Es ist unkompliziert, robust und wird häufig bei herkömmlichen und älteren Abkantpressen eingesetzt.
Also, vereinfacht ausgedrückt:
Europäisch = modular + schnell veränderbar + präzisionsorientiert
Amerikanisch = traditionell + robust + unkompliziert
Doch die Geschichte hat noch eine weitere Facette.
| Besonderheit | Europäischer Stil | Amerikanischer Stil |
|---|---|---|
| Typischer Stempel | Ca. 13 mm | Ca. 12,7 mm / 1/2 Zoll. |
| Klemmen | Schnellspannvorrichtung / hydraulisch / mechanisch | Hauptsächlich mechanisch |
| Werkzeugwechsel | Schnell | relativ langsamer |
| Segmentierte Werkzeuge | Sehr häufig | Verfügbar, aber weniger charakteristisch |
| Werkzeuggeometrie | Schlank und hochmodular | Traditionell und robust |
| Typische Anwendung | CNC-gesteuerte Fertigung mit hoher Produktvielfalt | Allgemeine Fertigung, konventionelle Bremsen |
| Anfängliche Werkzeugkosten | Normalerweise höher | Normalerweise niedriger |
| Flexibilität der Einrichtung | Exzellent | Gut |
| Automatisierungskompatibilität | Exzellent | Hängt vom Gerät/System ab. |
| Am besten geeignet für | Schnelle Einrichtung und Wiederholgenauigkeit | Einfachheit und Kosteneffizienz |
Eine wichtige Warnung: „Europäischer Stil“ und „amerikanischer Stil“ sind keine universellen Größen. Verschiedene Hersteller und Maschinenmodelle können proprietäre Schnittstellen verwenden. Prüfen Sie vor der Bestellung immer das tatsächliche Stempelprofil, den Mitnehmer, den Halter, die Arbeitshöhe und das Spannsystem.
Ein 13 mm langer Erl, der einem 1/2-Zoll-Erl „ähnlich genug“ aussieht, ist kein Kompatibilitätsstandard.
Hier wird es interessant.

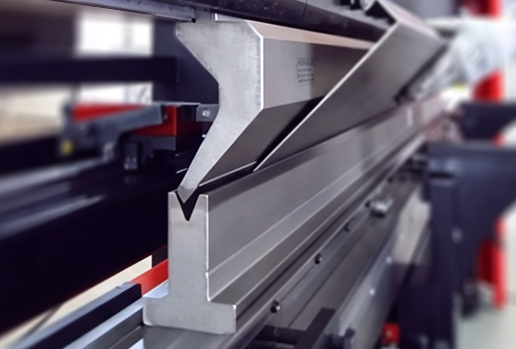

Eine Abkantpresse kann Hunderte von Tonnen an Kräften erzeugen, aber diese Kraft muss dennoch durch die Stößel → Halter → Stempel → Blech → Matrize → Unterbalken.
Die Werkzeugschnittstelle steuert, wie der Stempel während dieses Prozesses positioniert und gehalten wird, während ein geeignetes [Pressen-Spannsystem] können Werkzeugwechsel schneller und einheitlicher gestalten.
Bei vielen traditionellen Systemen nach amerikanischer Bauart positioniert der Bediener das Werkzeug manuell und fixiert es mithilfe der mechanischen Spannvorrichtung der Maschine.
Werkzeuge nach europäischer Bauart verwenden typischerweise einen versetzten Zapfen und eine spezielle Haltergeometrie. Der Verriegelungsmechanismus sorgt für eine gleichmäßige Positionierung des Stempels und erleichtert den schnellen Werkzeugwechsel erheblich.
Dies ist besonders nützlich, wenn Ihre Produktion etwa so aussieht:
Teil A → Werkzeugwechsel → Teil B → Werkzeugwechsel → Teil C → Werkzeugwechsel erneut.
Wenn Ihr Bediener 15 Mal am Tag das Werkzeug wechseln muss, wird die Einsparung von wenigen Minuten pro Wechsel schnell wichtiger als der Preisunterschied zwischen zwei Stempeln.
Werkzeuge nach europäischer Art sind eine gute Wahl, wenn Einrichtungszeit und Wiederholbarkeit sind wichtig.
[Segmentierte Abkantpressenwerkzeuge] Dadurch wird es einfacher, die exakt benötigte Arbeitslänge herzustellen, und gleichzeitig wird der Aufwand für häufige Werkzeugwechsel reduziert.
Statt jedes Mal mit einem langen, schweren Werkzeug zu hantieren, können die Bediener kürzere Abschnitte handhaben und diese nach Bedarf anordnen.
Das ist ein großer Vorteil für Produktion mit hohem Produktmix und geringen Stückzahlen.

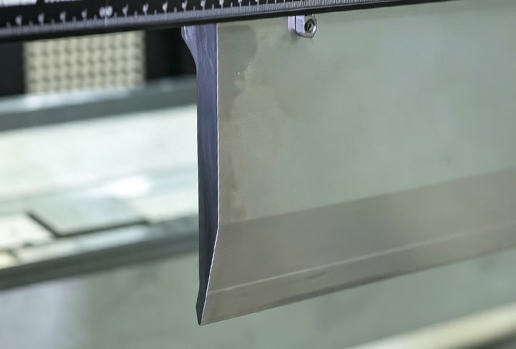

Europäische Werkzeugsysteme bieten üblicherweise eine breite Palette an Stempelprofilen an, darunter:
Das schlankere Werkzeugprofil kann auch die Bearbeitung komplizierter Flanschgeometrien erleichtern.
Wenn Ihre Abkantpresse mit einem geeigneten Hydraulik- oder Schnellspannsystem ausgestattet ist, kann der Einsatz europäischer Werkzeuge die Einrichtung erheblich beschleunigen.
Für Betriebe, die häufige Produktwechsel durchführen, kann dies direkt zu einer höheren Maschinenverfügbarkeit führen.
 |  |
Denn manchmal Einfach ist gut.
Amerikanische Werkzeuge werden in nordamerikanischen Abkantpressenbetrieben seit Jahrzehnten eingesetzt. Viele Bediener kennen das System bereits, und viele Maschinen verfügen bereits über die passenden Halter und Werkzeuge.
Das bedeutet, dass Sie nicht unbedingt Ihre gesamte Produktionsanlage umgestalten müssen, nur um einem neueren Werkzeugstandard zu entsprechen.
Amerikanische Werkzeuge können besonders attraktiv sein, wenn:
Mit anderen Worten: Wenn Ihr aktuelles System gut funktioniert, gibt es möglicherweise keinen Grund, es zu ändern, nur weil ein anderes Werkzeugsystem moderner aussieht.
Hier können Marketingaussagen manchmal etwas zu enthusiastisch ausfallen.
Europäische Präzisionswerkzeuge werden oft mit Präzisionsschleifen, kontrollierte Abmessungen und wiederholbare PositionierungViele Präzisionswerkzeugsysteme werden mit engen Maßtoleranzen gefertigt, was dazu beiträgt, eine gleichbleibende Stempel- und Matrizengeometrie zu gewährleisten.
Die Werkzeuge sind aber nur ein Teil der Gleichung.
Die endgültige Biegegenauigkeit hängt außerdem von Folgendem ab:
Der Kauf eines präzisionsgeschliffenen Stempels wird also nicht auf magische Weise eine schlecht kalibrierte Abkantpresse in eine Präzisionsmaschine verwandeln.
Gutes Werkzeug + gute Maschineneinstellung = gute Biegeergebnisse.
 |  |
Dies ist ein weiterer Bereich, in dem man über die Werkzeugbezeichnung hinausblicken sollte.

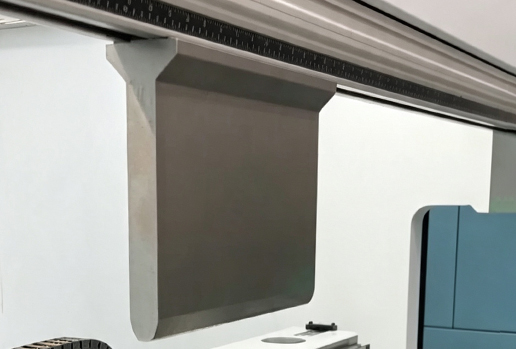

Wenn Sie sich regelmäßig bücken dickes Blech, hochfester Stahl oder große WerkstückeDie wichtigen Fragen sind:
Wie hoch ist die zulässige Last?
Wie wird die Last übertragen?
Welche Stempelgeometrie hat der Stempel?
Wie groß ist die Würfelöffnung?
Ist der Halter für die erforderliche Tonnage ausgelegt?
Es ist beispielsweise keine gute Idee, einen Stempel nur deshalb auszuwählen, weil er „europäischer“ oder „amerikanischer“ Bauart ist, ohne die zulässige Belastung zu überprüfen.
Das Werkzeugsystem muss auf die Maschine abgestimmt sein. Tonnage, Werkzeuglast, Materialstärke, Biegelänge und Anwendung.
Vielleicht kann Ihnen dieser Artikel auch dabei helfen, mehr zu erfahren.Sammlung von Pressenwalzenwerkzeugen für den Dauereinsatz >
Hier ist die praktische Antwort.
Sie besitzen eine moderne CNC-Abkantpresse
Sie wechseln häufig die Werkzeuge.
Sie stellen viele verschiedene Teile her.
Sie benötigen segmentierte Stempel und Matrizen.
Sie legen Wert auf schnelle Einrichtung und Wiederholbarkeit.
Sie erwägen eine hydraulische oder Schnellklemmung.
Sie benötigen eine breite Palette an Spezialwerkzeugen.
Für eine Fertigungsstätte mit hohem Produktmix können Werkzeuge nach europäischem Vorbild eine sehr effiziente Lösung sein.
Ihre Maschine ist bereits für amerikanische Werkzeuge konfiguriert.
Sie verfügen über einen großen bestehenden Werkzeugbestand.
Für Ihre Produktion werden relativ standardisierte Werkzeuge verwendet.
Werkzeugwechsel sind nicht besonders häufig.
Sie bevorzugen eine unkomplizierte mechanische Lösung.
Die Beibehaltung Ihres bestehenden Werkzeugsystems ist wirtschaftlicher als ein Systemwechsel.
Dies ist vermutlich die wichtigste Regel:
Wählen Sie das Werkzeugsystem passend zur Abkantpresse – nicht umgekehrt.
Bevor Sie einen neuen Stempel oder eine neue Matrize bestellen, prüfen Sie Folgendes:
Werkzeugsystem
Abmessungen des Stempels
Halterungs-/Klemmkonfiguration
Stempelhöhe
Werkzeugabmessungen
Arbeitslänge
Maximal zulässige Last
Erforderlicher Biegewinkel und Radius
Maschinentonnage
Vorhandener Werkzeugbestand
...
Und verlassen Sie sich nicht allein auf die Marke der Maschine.
Eine in Europa hergestellte Maschine bedeutet nicht automatisch, dass sie mit allen europäischen Werkzeugtypen kompatibel ist. Ebenso kann eine in Amerika gefertigte Abkantpresse ein spezifisches, herstellereigenes oder kompatibles Werkzeugsystem verwenden.
Die Benutzeroberfläche ist das Entscheidende.
Sie sind sich nicht sicher, welches Werkzeugsystem oder welche V-Matrizenöffnung für Ihre Anwendung geeignet ist? Unser [Was sind Abkantwerkzeuge? Der ultimative Leitfaden für Hersteller] erläutert die wichtigsten Faktoren, die vor der Bestellung zu berücksichtigen sind.
Weitere Informationen zum Biegen von hochbelastbaren Blechen finden Sie in unserem Leitfaden: [Werkzeugauswahl und Maschinenkapazität].
Hier findet kein Boxkampf statt.
Europäische Werkzeuge sind nicht automatisch besser.
Amerikanische Werkzeuge sind nicht automatisch altmodisch.
Sie basierten schlichtweg auf unterschiedlichen Herangehensweisen. Spannen, Kraftübertragung, Werkzeuggeometrie und Produktionsablauf.
Wenn Ihre Ladenwerte schnelle Umrüstungen, modulare Werkzeuge, Präzision und ProduktionsflexibilitätWerkzeuge nach europäischem Vorbild sind in der Regel die attraktivere Wahl.
Wenn Ihre Priorität ist Kompatibilität, Einfachheit, Langlebigkeit und optimale Nutzung einer bestehenden amerikanischen KonfigurationAmerikanische Werkzeuge können eine ausgezeichnete Wahl sein.
Und wenn Sie Werkzeuge für eine bestehende Maschine austauschen, ist die beste Lösung oft weitaus weniger aufregend:
Kaufen Sie das Werkzeug, das tatsächlich zu Ihrer Abkantpresse passt.
Denn selbst die teuersten Werkzeuge für Abkantpressen der Welt sind nutzlos, wenn sie nicht zur Maschine passen.
Bei Bendmax arbeiten wir mit verschiedenen [Werkzeugsysteme für Abkantpressen], einschließlich europäischer/Promecam-, amerikanischer, Trumpf-, WILA-, Amada- und kundenspezifischer Werkzeuge.
Das richtige Werkzeug ist nicht einfach das mit den beeindruckendsten Spezifikationen. Es ist dasjenige, das zu Ihren Anforderungen passt. Maschine, Material, Biegeprozess, Produktionsvolumen und bestehende Konfiguration.
Bevor Sie also eine Bestellung aufgeben, senden Sie uns bitte Ihre Maschinenmodell, Werkzeugzeichnung oder Fotos, Stempel-/Matrizenabmessungen und Biegeanforderungen.
Wir helfen Ihnen zunächst dabei, das richtige Werkzeugsystem zu identifizieren – denn das Erraten der Schnittstelle ist ein viel teureres Hobby.
