Erforschung des markierungsfreien Biegens von Werkstücken an Abkantpressen

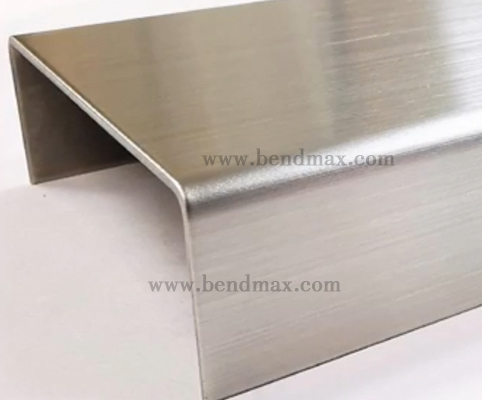

In der modernen Blechbearbeitung gewinnt die Oberflächenqualität zunehmend an Bedeutung, ebenso wie die Biegegenauigkeit. Branchen wie der Aufzugsbau, die Küchengeräteindustrie, die Architektur, die Unterhaltungselektronik und der Automobilinnenausbau benötigen makellose Oberflächen ohne Kratzer, Druckstellen oder Werkzeugabdrücke.
Das traditionelle Abkanten hinterlässt jedoch häufig sichtbare Biegespuren an Edelstahl, Aluminium, beschichteten Blechen, hochglanzpolierten Metallen und lackierten Materialien. Diese Mängel erhöhen die Nachbearbeitungskosten und mindern den Produktwert.
Um dieses Problem zu lösen und Biegespuren auf Blechen verhindernHersteller setzen zunehmend auf fortschrittliche Technologien Werkzeuglösungen für Abkantpressen ohne MarkierungenDieser Artikel erläutert die effektivsten Methoden, um makellose Ergebnisse zu erzielen und gleichzeitig Biegegenauigkeit und Produktivität aufrechtzuerhalten.
Bevor man sich für eine Lösung entscheidet, ist es wichtig zu verstehen, warum Biegespuren entstehen.
Beim Biegevorgang gleitet das Blech unter hohem Druck gegen die Oberfläche der V-Form und wird dabei gepresst. Reibung, konzentrierte Kraft und ungünstige Oberflächenbeschaffenheit der Form können folgende Effekte hervorrufen:
Diese Probleme treten besonders deutlich hervor bei:
Der Schlüssel zu markierungsfreiem Biegen liegt in der Reduzierung der Reibung und der gleichmäßigen Druckverteilung während des Umformens.

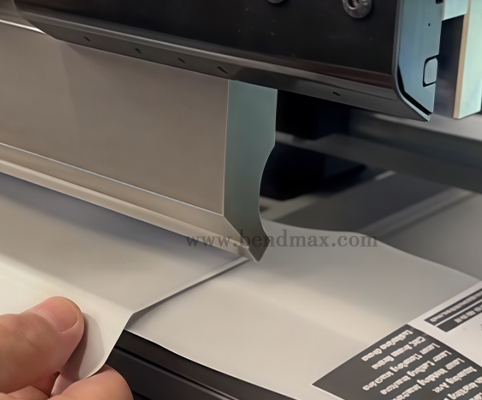

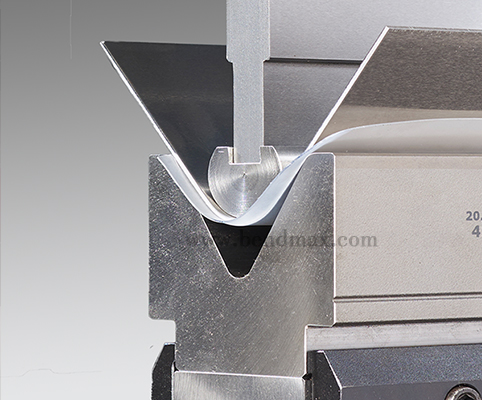

Eine der einfachsten Methoden ist die Verwendung von Schutzfolie ohne Abdrücke zwischen dem Blech und der unteren Matrize.
Die Folie dient als Schutzbarriere, die die Reibung beim Biegen absorbiert und einen direkten Metall-auf-Metall-Kontakt verhindert.

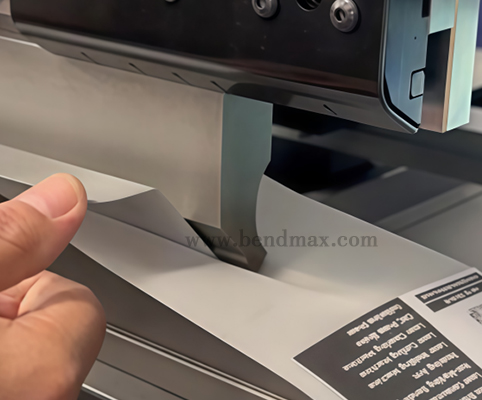

Zwischen Werkstück und V-Matrize wird eine flexible Schutzfolie eingeführt. Beim Biegen bewegt sich die Folie zusammen mit dem Blech, wodurch Kratzer und Eindellungen reduziert werden.

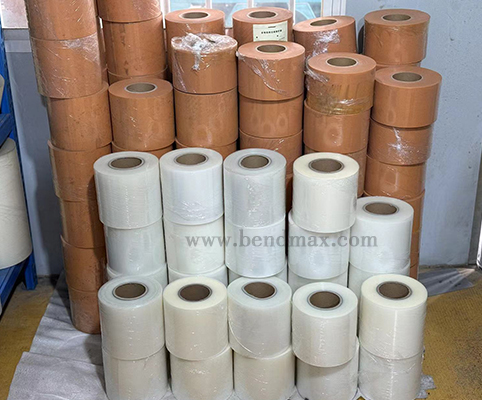

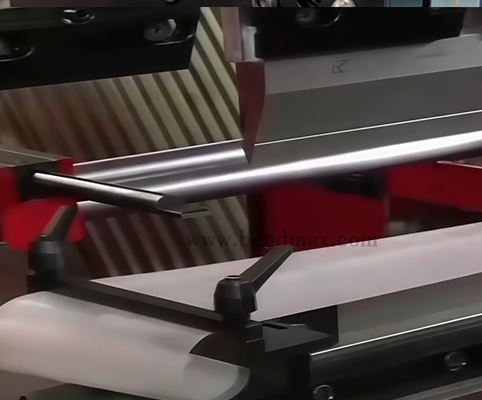

Schutzfolie für Biegevorgänge Abkantpresse

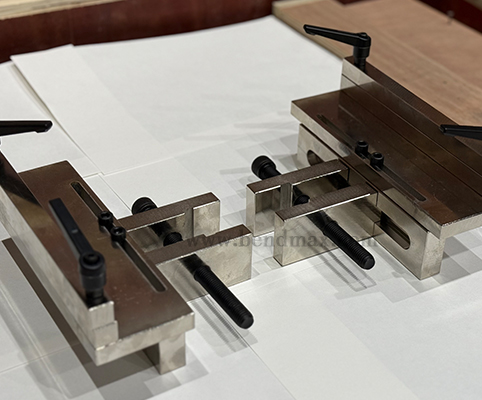

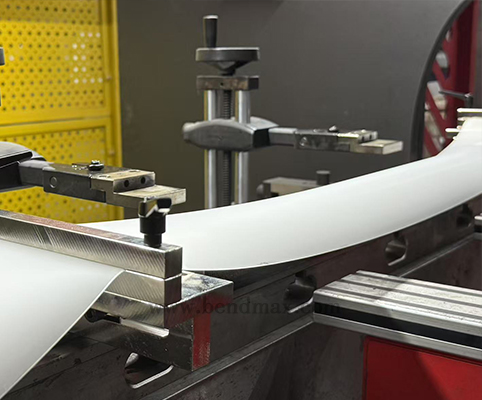

Schutzfolienhalter und Positionierer

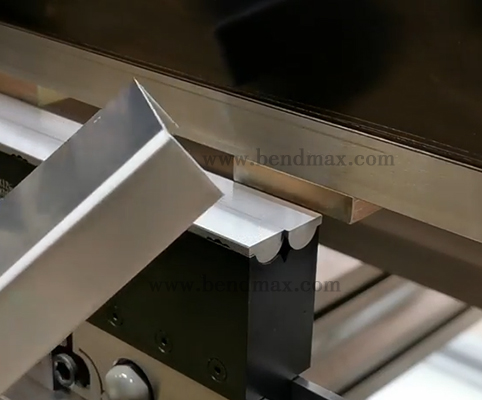

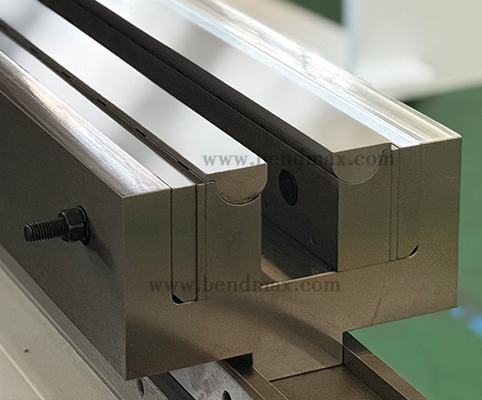

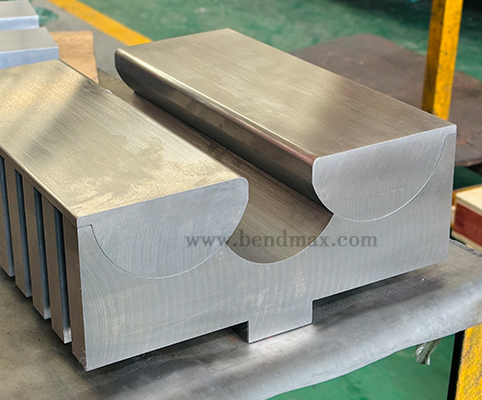

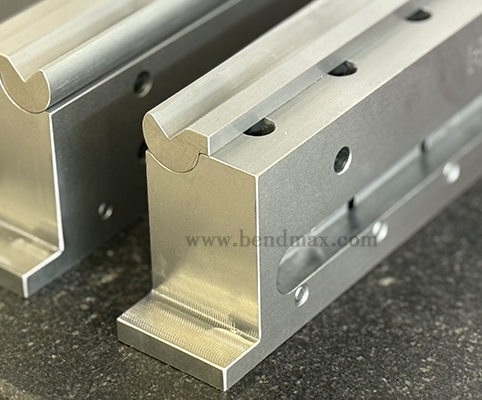

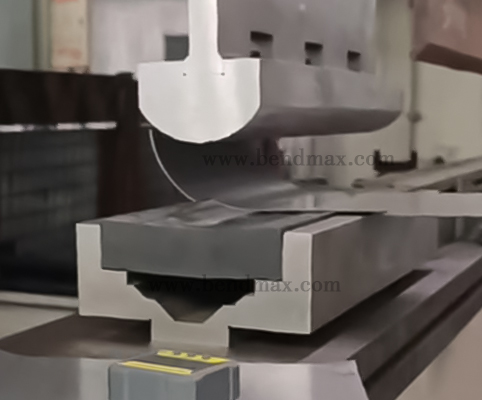

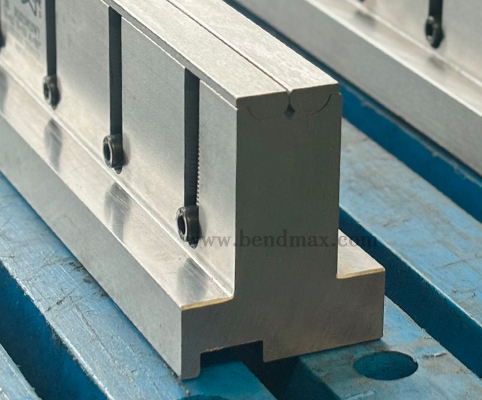

Rotationsbiegewerkzeuge gehören zu den fortschrittlichsten Lösungen für kratzfreies Biegen.
Der Einsatz von Bendmax Rotabend-Unterwerkzeugen trägt zur Reduzierung von Markierungen bei, da sich die gehärteten Rotorflügel während des Biegens drehen, anstatt über die Blechoberfläche zu schleifen.
Diese Werkzeuge verfügen über einen rotierenden Klappenmechanismus im unteren Werkzeug. Während der Stempel das Blech in Position presst, dreht sich die Klappe, um den Oberflächenkontakt ohne Gleitreibung aufrechtzuerhalten.
Warum Rotationswerkzeuge besser funktionieren: Herkömmliche V-Matrizen erzeugen Gleitreibung. Rotationsmatrizen wandeln die Gleitbewegung in eine Drehbewegung um und reduzieren so die Oberflächenbeschädigung erheblich.

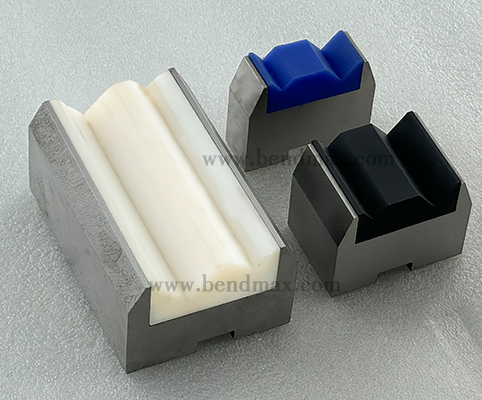

Nylon-Einsatz, markierungsfrei stanzen Es werden austauschbare Nylonmaterialien verwendet, die in den Kontaktbereich der unteren Matrize eingebettet sind. Da Nylon eine hohe Elastizität und einen sehr niedrigen Reibungskoeffizienten aufweist, werden mechanische Spuren auf der Blechoberfläche deutlich reduziert.
Struktur: Der Nyloneinsatz behält die gleiche V-förmige Öffnungsgeometrie wie herkömmliche Stahlmatrizen bei und bietet gleichzeitig eine weichere Kontaktfläche.

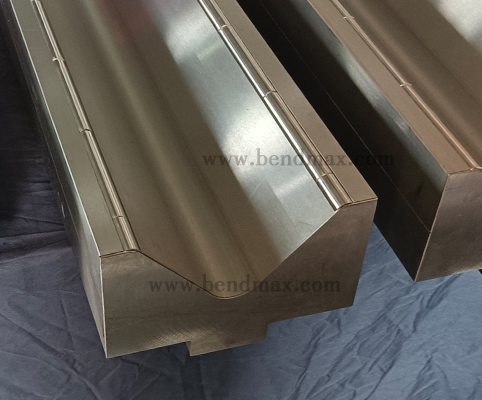

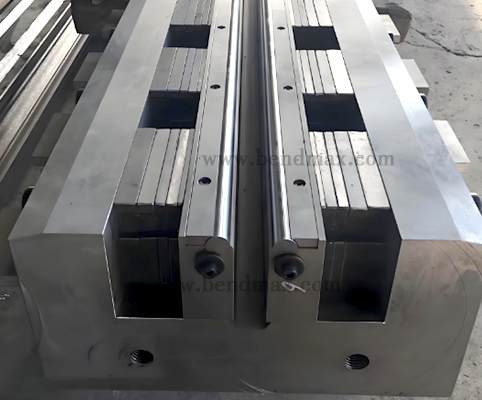

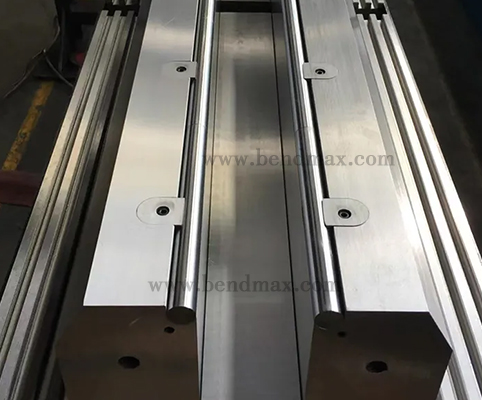

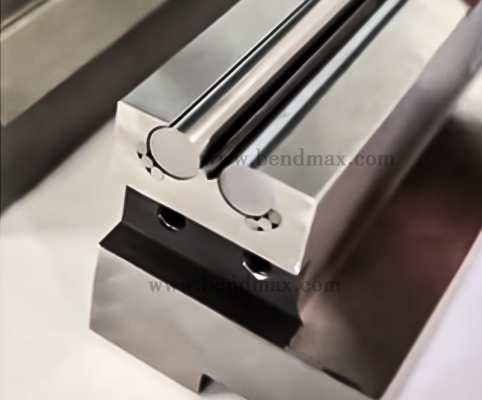

Stempel mit Walze für spurfreies Stanzen (markfreie Stanzformen) Verwendung von rotierenden Hartmetallwalzen, die in die untere Matrize integriert sind.
Beim Biegen drehen sich die Walzen synchron mit der Blechbewegung. Dadurch wird Gleitreibung in Rollreibung umgewandelt, wodurch Kratzer und Druckstellen deutlich reduziert werden.

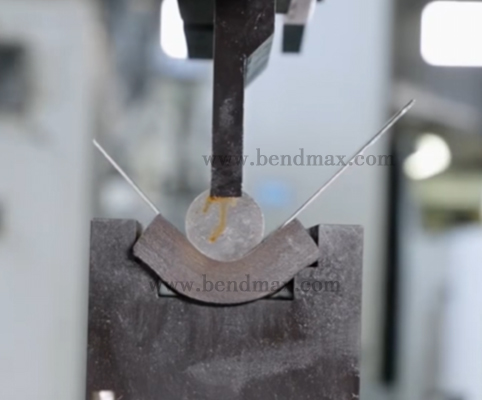

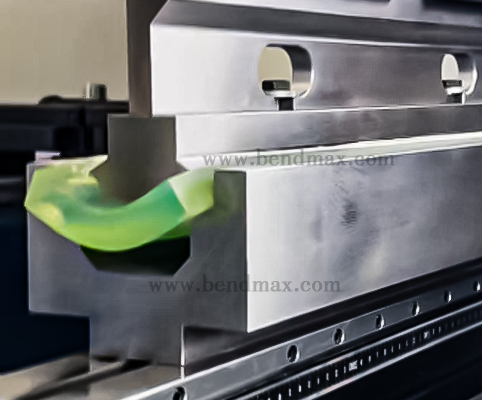

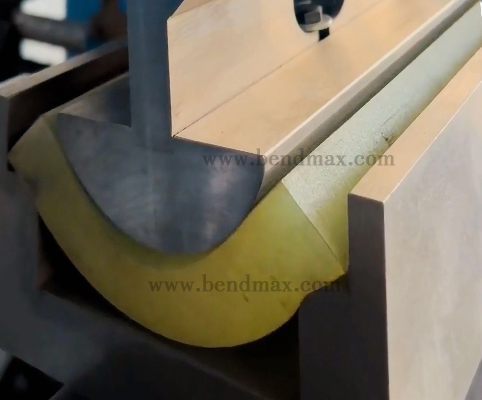

Polyurethan-Abkantpressenwerkzeuge Weiche, elastische Einlagen dämpfen das Blech beim Biegen. Diese Einlagen verteilen den Biegedruck gleichmäßig und verhindern Abdrücke durch direkten harten Kontakt.

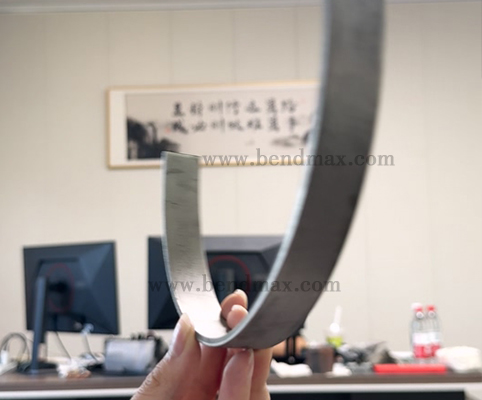

Weiche Kontaktlinseneinsätze können hergestellt werden aus Polyurethan, Nylon oder Materialien auf KautschukbasisPolyurethaneinsätze eignen sich besonders zum Biegen von abgerundeten Profilen und empfindlichen Dekormaterialien.

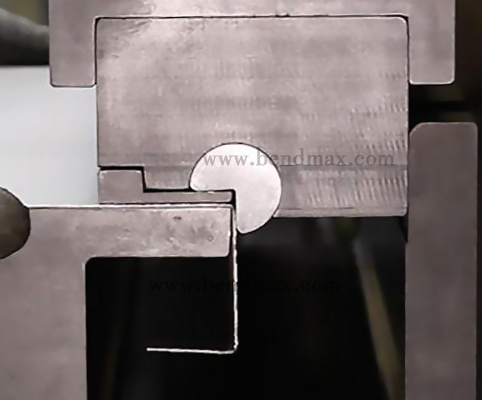

Kundenspezifische Wischbiegung

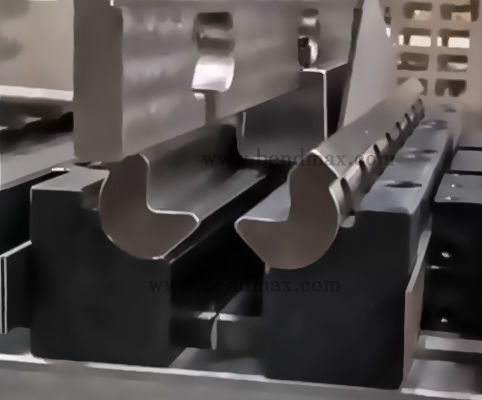

Kundenspezifische U-Profilbiegung

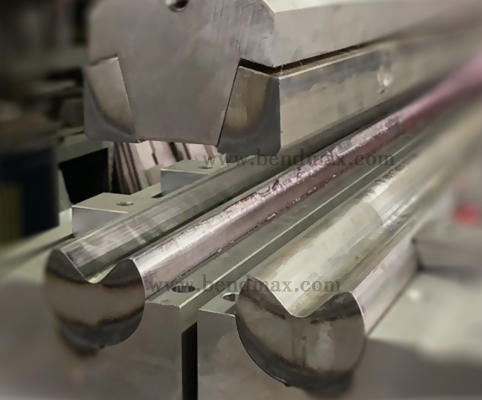

Kundenspezifische Kanalbiegung

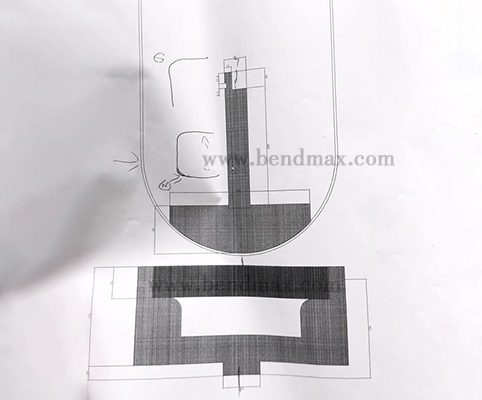

Bei komplexen Geometrien oder hochsensiblen Oberflächen ist die kundenspezifische Herstellung von spurenfreien Werkzeugen oft die beste Lösung.
Diese Werkzeuge sind speziell auf folgende Aspekte ausgelegt: Materialart, Materialstärke, Biegeradius, Anforderungen an die Oberflächenbeschaffenheit, Produktgeometrie und Produktionsvolumen.
Kundenspezifische Werkzeuge können Folgendes kombinieren: Rotationsstrukturen, Polyurethaneinsätze, Rollensysteme, spezielle Oberflächenbeschichtungen und mehrstufige Biegestrukturen.
Moderne, spurenlose Abkantpressenwerkzeuge bieten erhebliche Vorteile hinsichtlich Fertigungseffizienz, Qualitätskontrolle und Kostenreduzierung.
Verhindert Kratzer, Dellen und Druckstellen auf empfindlichen Materialien.
Weniger Oberflächenfehler bedeuten geringere Ausschussquoten und eine stabilere Produktionsqualität.
Geeignet für:
Austauschbare Einsätze verlängern die Gesamtlebensdauer des Werkzeugsystems.
Verringert den Bedarf an Schutzfolien und zusätzlichen Poliervorgängen.
Die Auswahl der richtigen markierungsfreien Biegelösung hängt von mehreren technischen Faktoren ab.
Unterschiedliche Oberflächen erfordern unterschiedliche Schutzstufen (Hochglanz, gebürstet, lackiert, beschichtet). Je empfindlicher die Oberfläche, desto sanfter und gleichmäßiger muss der Werkzeugkontakt sein.
Dickere oder hochfeste Werkstoffe erfordern robustere Einpresssysteme, um die Winkelgenauigkeit zu gewährleisten. Weiche Einpresssysteme können sich unter zu hoher Belastung verformen.
Die korrekte Abstimmung von Stempelradius, V-Öffnung, Materialstärke und Biegewinkel ist unerlässlich, um die Biegekonsistenz zu gewährleisten und Materialverformungen zu vermeiden.
Komplexe Formen wie tiefe Kästen, Biegungen mit großem Radius, U-förmige Profile und mehrstufige Biegungen erfordern oft spezielle spurenfreie Werkzeugkonstruktionen.
Es gibt keine Universallösung, die für jede Biegeanwendung geeignet ist.
| Lösung | Oberflächenschutz | Haltbarkeit | Kosten | Beste Anwendung |
|---|---|---|---|---|
| No-Mark Film | Medium | Niedrig | Niedrig | Vorübergehender Schutz |
| Rotationswerkzeuge | Exzellent | Hoch | Mittel-Hoch | Dekorative Edelstahlpaneele |
| Nyloneinsätze | Gut | Medium | Medium | Allgemeine kosmetische Biegung |
| Walzenwerkzeuge | Exzellent | Hoch | Hoch | Ultradünne Präzisionsbleche |
| Polyurethan-Formen | Am besten | Mittel-Niedrig | Medium | Materialien mit Spiegelglanz |
| Sonderwerkzeuge | Maximal | Hängt vom Design ab. | Hoch | Komplexe High-End-Anwendungen |
Da die Kundenerwartungen an die optische Qualität stetig steigen, ist die Beherrschung von kratzfreies Blechbiegen wird zu einer entscheidenden Voraussetzung in der modernen Fertigung.
Die Wahl des richtigen Werkzeugs für spurenfreies Abkanten kann Folgendes bewirken:
Egal ob Sie Edelstahl-Aufzugspaneele, hochglanzpoliertes Aluminium oder dekoratives Blech biegen – die Investition in die richtige Lösung für spurenfreies Biegen wird sowohl die Produktqualität als auch die Produktionseffizienz deutlich verbessern.
