Wenn der Biegeraum eng wird, finden Stanzwerkzeuge ihren Weg

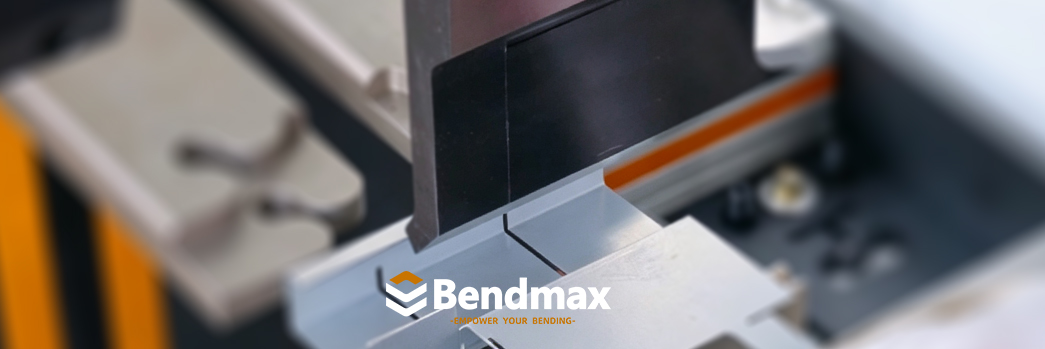

Wie die Stanzgeometrie von Fensterflügeln den Zugang um Ecken, Türrahmen und Fensterprofile verbessert

In den vorangegangenen Artikeln der Bendmax Common Press Brake Tools Series haben wir den Standardstempel für alltägliche Biegearbeiten und den Schwanenhalsstempel für Anwendungen, die zusätzlichen Freiraum erfordern, vorgestellt.

Dieses Mal betrachten wir einen anderen praktischen Typ von Standard-Abkantpressstempel: den Fensterloch.

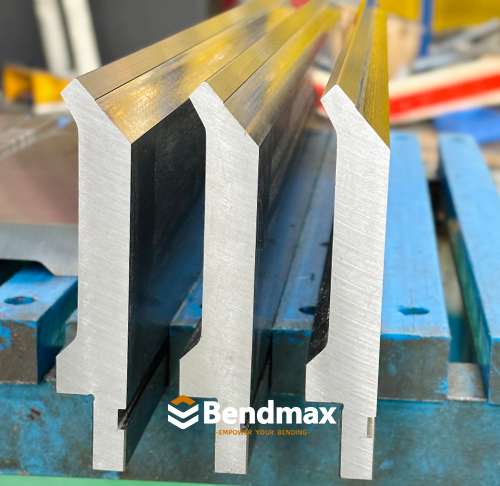

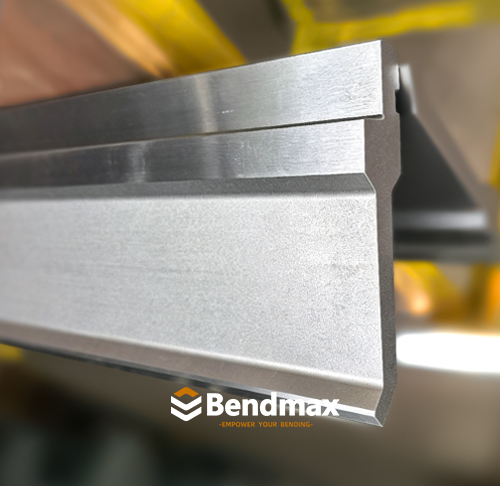

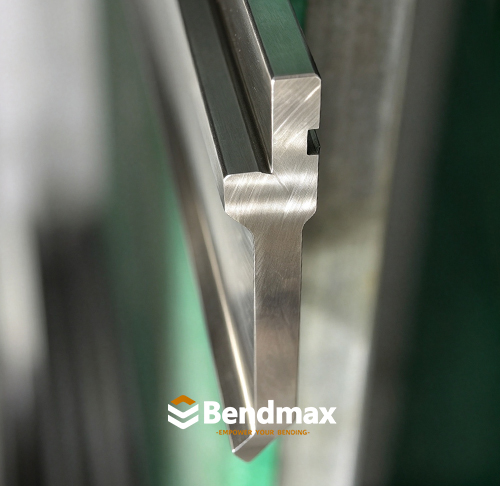

Ein Sash Punch hat einen schmaler Körper und eine abgewinkelte, nach innen gerichtete SpitzeDurch diese kompakte Geometrie kann der Stempel Biegebereiche erreichen, in denen ein herkömmlicher, breiterer Stempel mit dem Werkstück kollidieren könnte.

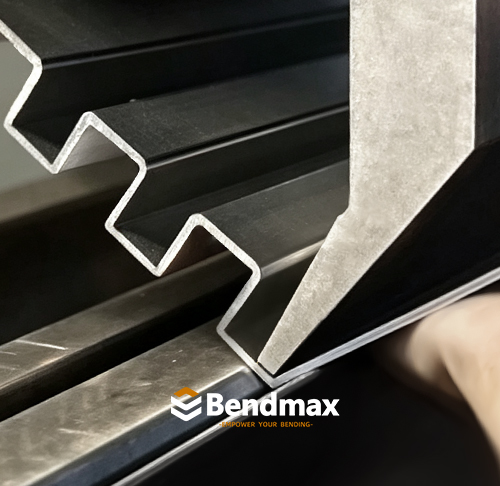

Was ist ein Sash Punch?



Ein Sash Punch ist eine Art von schmale Abkantpresse Wird zum Biegen von Blechen in engen oder beengten Bereichen verwendet.

Durch seinen schmalen Körper und die abgewinkelte Spitze eignet es sich für Anwendungen wie:

• Türzargen und Türrahmen

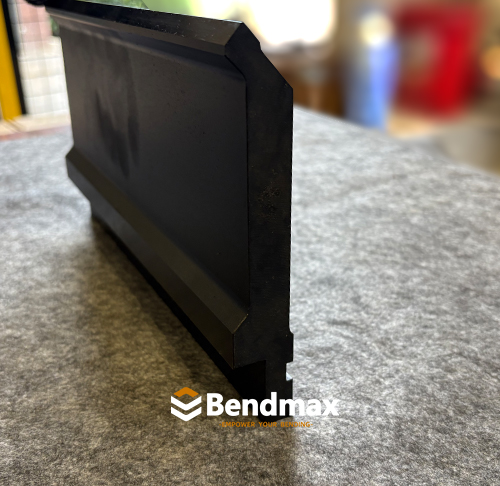

• Fensterrahmen und Flügelprofile

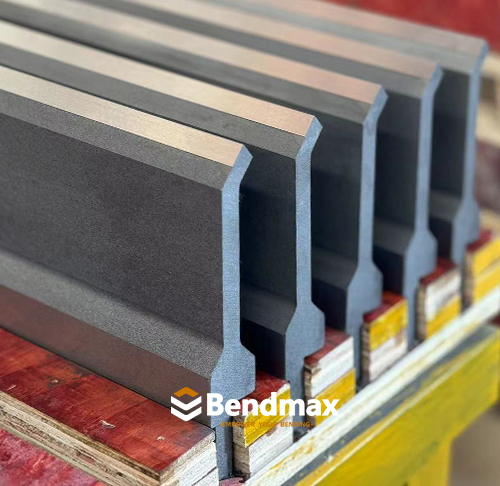

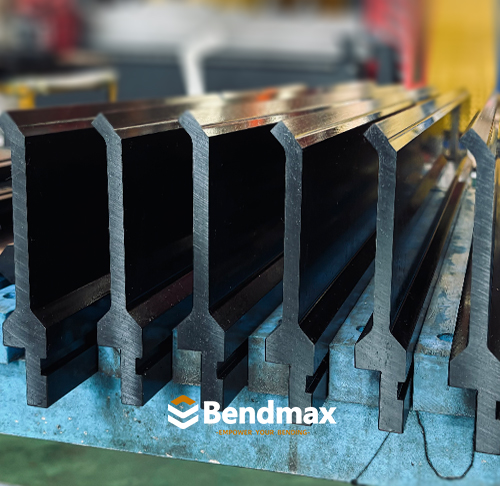

• Schmale Blechprofile

• Eckenbiegen

• Kleine Rücklaufflansche

• Architektonische Metallarbeiten

• Biegungen um eingeschränkte Profile

Obwohl sie eine charakteristische Form hat, ist eine Stanzzange nicht unbedingt ein spezielles Formwerkzeug. Sie wird im Allgemeinen als … betrachtet. Spezialversion eines Standard-Stanzers, hauptsächlich entwickelt, um den Zugang in engen Kurvenbereichen zu verbessern.



Wie funktioniert ein Fensterlocher?

Beim Biegen verringert der schmale Stempelkörper die Reibung zwischen Werkzeug und Werkstück. Seine abgewinkelte Spitze hilft dem Stempel, die gewünschte Biegelinie zu erreichen und um nahegelegene Ecken oder Flansche herum zu arbeiten.

Der grundlegende Ablauf ist:

1. Das Blech wird auf der unteren Matrize positioniert.

2. Die abgewinkelte Stempelspitze berührt das Material.

3. Das Blech bildet sich um Stempel und Matrize.

4. Das schmale Stanzprofil ermöglicht einen besseren Zugang in schwer zugänglichen Bereichen.

5. Die erforderliche Biegung wird mit weniger Werkzeugbeeinträchtigung erreicht.

Das endgültige Biegeergebnis hängt weiterhin vom Stempelwinkel, dem Nasenradius, der Matrizenöffnung, der Materialstärke und der Biegetiefe ab.

Fensterlocher vs. Standardlocher

Für allgemeine Biegearbeiten ist ein Standardstempel die übliche Wahl. Ein Profilstempel kommt zum Einsatz, wenn die Werkstückgeometrie ein schmaleres Werkzeugprofil erfordert.

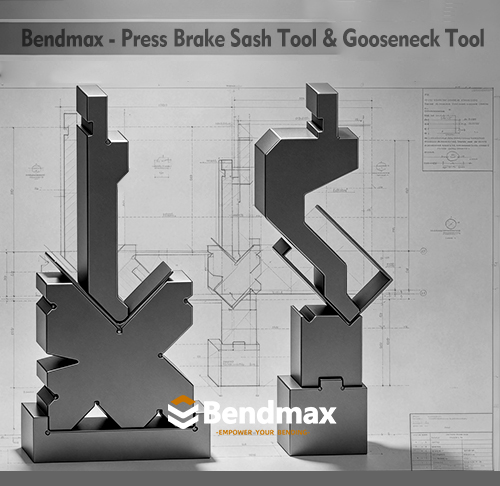

Schärpen-Punch vs. Schwanenhals-Punch



Sprossen und Schwanenhalssprossen lösen unterschiedliche Probleme.

• • Standardstempel: Wird für allgemeine Biegearbeiten verwendet.

  • Fensterlochung: Ermöglicht besseren Zugang in engen Räumen und um Ecken.

  • Schwanenhalsloch: Bietet zusätzlichen Freiraum für tiefe Gehäuse, U-Profile und Rücklaufflansche.

Einfach ausgedrückt:

Ein Sash Punch ist für schmale Zugänge konzipiert, während ein Gooseneck Punch für größere Durchgänge ausgelegt ist.

Die richtige Wahl hängt eher von der Form und Position des Werkstücks ab als allein von der Bezeichnung des Stempels.

Hauptvorteile eines Fensterlochs

Ein geeigneter Fensterlocher kann Folgendes leisten:

• Besserer Zugang zu engen Biegebereichen

• Verringerte Störungen um Ecken

• Verbesserte Flexibilität bei der Herstellung von Tür- und Fensterrahmen

• Bequemeres Biegen schmaler Profile

• Gleichbleibende Ergebnisse bei wiederholter Produktion

• Kompatibilität mit verschiedenen Materialarten, einschließlich Kohlenstoffstahl, Edelstahl und Aluminium

Die tatsächliche Leistung hängt jedoch vom Werkzeugmaterial, der Wärmebehandlung, den Abmessungen, der Maschinenkapazität und den Anwendungsanforderungen ab.

Wie man den richtigen Fensterlocher auswählt

Bevor Sie einen Stanzschlüssel auswählen, prüfen Sie bitte folgende Informationen:

• Werkstückzeichnung oder Muster

• Materialart und Dicke

• Erforderlicher Biegewinkel

• Innenradius

• Flanschbreite und Profiltiefe

• Verfügbarer Freiraum um die Kurve

• Passender Unterstempel

• Werkzeugsystem für Abkantpresse

• Maschinenkraft und Biegelänge

Der schmalste Stempel ist nicht immer die beste Wahl. Das Werkzeug muss dennoch ausreichend Festigkeit und Stabilität für die erforderliche Biegebelastung bieten.

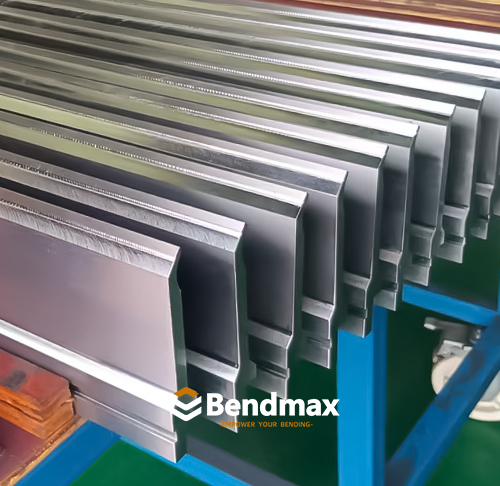

Sash Punches von Bendmax

Bendmax stellt Stempel und Matrizen für Abkantpressen für Standard- und Spezialanwendungen im Biegebereich her.

Unsere Stanzlösungen sind für das Biegen schmaler Profile, den Zugang an Ecken und Anwendungen wie die Herstellung von Tür- und Fensterrahmen konzipiert. Je nach Maschinen- und Werkstückanforderungen können Werkzeuge in verschiedenen Abmessungen, Materialien und kompatiblen Abkantpressensystemen geliefert werden.

Für eine passende Empfehlung können Kunden Folgendes angeben:

• Teilezeichnungen

• Material und Dicke

• Biegewinkel

• Erforderlicher Innenradius

• Maschinenmodell

• Werkzeugsystem

• Erforderliche Stanzlänge

Bendmax kann dann das Arbeitsprofil auswerten und geeignete Werkzeuge für die Anwendung empfehlen.

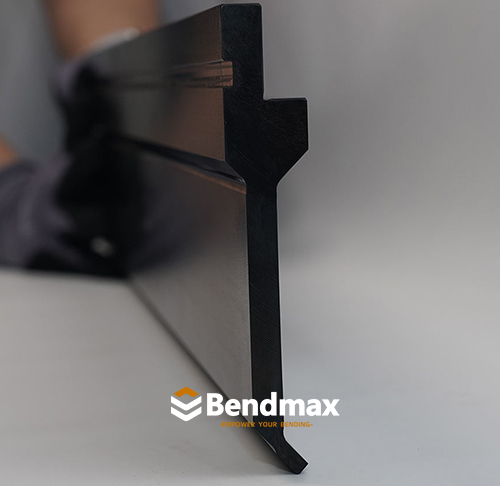

Ein Stanzdorn ist eine praktische Art von schmalem Standardstempel. Sein schmaler Körper und die abgewinkelte Spitze ermöglichen einen besseren Zugang in beengten Biegebereichen, insbesondere um Ecken, Türrahmen, Fensterrahmen und schmale Blechprofile.

Es ist nicht primär für tiefe Kastenöffnungen wie ein Schwanenhals-Puncher konzipiert. Sein Hauptzweck ist... enge Biegebereiche erreichen, in denen ein herkömmlicher Standardstempel stören könnte.

Standard-Stanzformen bieten allgemeine Flexibilität. Schwanenhals-Stanzformen ermöglichen einen größeren Durchlass. Fensterflügel-Stanzformen verbessern den Zugang in engen Biegebereichen.

Die FAQs

1. Welche Materialien können mit einer Stanzzange gebogen werden?

Stanzwerkzeuge eignen sich für gängige Bleche wie Kohlenstoffstahl, Edelstahl und Aluminium. Die geeignete Materialstärke und Biegebelastung hängen vom Stempel, der Matrizenöffnung und der Maschinenkapazität ab.



2. Welche Werkzeugsysteme für Abkantpressen sind mit Sash Punches kompatibel?

Sash Punches können für verschiedene Abkantpressen-Werkzeugsysteme hergestellt werden, darunter Systeme vom Typ Amada, WILA, Trumpf, LVD und Bystronic, je nach benötigter Schnittstelle und Maschinenkonfiguration.



3. Kann eine Stanzzange auch für kurze Flansche und schmale Profile verwendet werden?



Ja. Durch seine schlanke Bauform und das abgewinkelte Arbeitsprofil bietet er einen besseren Zugang beim Biegen kurzer Flansche, schmaler Abschnitte und Profile in der Nähe von Ecken, wo ein herkömmlicher Stempel nur eingeschränkten Zugang bietet.

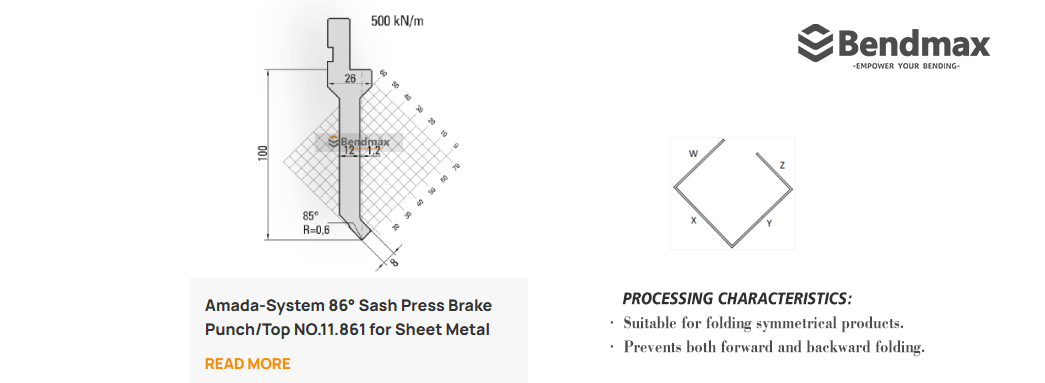

4. Welche Spezifikationen für die Stanzvorrichtung sollte ich vor der Bestellung überprüfen?



Wichtige Spezifikationen umfassen Stempelwinkel, Eckenradius, Werkzeughöhe, Länge, Werkzeugsystem, Material, erforderlichen Freiraum und maximale Belastung. Die Werkstückabmessungen und die Biegefolge sind ebenfalls zu berücksichtigen.



5. Kann Bendmax Sprossen in Sondergrößen herstellen?



Ja. Bendmax fertigt Stanzwerkzeuge nach Zeichnungen, Mustern oder vorgegebenen Abmessungen. Individuelle Winkel, Höhen, Radien, Längen und Werkzeugschnittstellen können je nach Anwendung geprüft werden.



6. Wie kann ich die richtige Stanzvorrichtung für meine Anwendung auswählen?



Bitte geben Sie Material, Dicke, Biegewinkel, Innenradius, Flanschabmessungen, Maschinenmodell und Werkzeugsystem an. Eine Teilezeichnung oder ein Foto ist besonders hilfreich, um das Freispiel zu prüfen und die passende Stempel-Matrizen-Kombination auszuwählen.



7. Kann ein Sash Punch mit meiner vorhandenen Abkantpresse verwendet werden?



In vielen Fällen ja, vorausgesetzt, Stempel und Matrize sind hinsichtlich Werkzeugsystem, Arbeitswinkel, Radius und Umformanforderungen kompatibel. Die vorhandene Matrizenöffnung sollte zudem mit der Materialstärke und dem erforderlichen Biegeradius abgeglichen werden. Bendmax unterstützt Sie gerne bei der Überprüfung der Werkzeugkombination vor der Bestellung.
