Wie berechnet man die Presskraft einer Abkantpresse für verschiedene Werkzeuge?

— Werkzeugformel & Tonnagetabelle

Die Presskraft einer Abkantpresse wird anhand der Materialdicke, der Materialfestigkeit, der Matrizenöffnung und der Biegelänge berechnet.

Für das Biegen in der Luft gilt die Standardformel:

T=1,42×σ×t2VT = \frac{1,42 \times \sigma \times t^2}{V}

T=V1,42×σ×t2​

Wo:

• T = Tonnage pro Meter (kN/m)
• σ = Zugfestigkeit des Materials (N/mm²)
• t = Materialstärke (mm)
• V = Düsenöffnung (mm)

Einfach ausgedrückt:

• Dickeres Material erfordert mehr Tonnage.
• Eine kleinere V-Öffnung erfordert mehr Tonnage.
• Stärkeres Material erfordert mehr Tonnage.

Diese Formel wird häufig bei der Auswahl verwendet:

• Hochleistungs-Abkantpresswerkzeuge
• Mehrfach-V-Abkantpresswerkzeuge
• große V-Öffnung Abkantpresse

Kleinere Matrizenöffnungen und dickere Materialien erhöhen die Biegekraft drastisch.

Warum die Tonnage einer Abkantpresse wichtig ist

Eine korrekte Tonnageberechnung hilft den Herstellern:

• Maschinenüberlastung vermeiden
• Werkzeugbruch vermeiden
• Verbesserung der Biegegenauigkeit
• Werkzeuglebensdauer verlängern
• Produktionskosten senken

Eine falsche Tonnagewahl kann folgende Folgen haben:

• Gebrochene Schläge
• Beschädigte Stempel
• Maschinendurchbiegung
• Ungünstige Biegewinkel

Formel zur Berechnung der Pressenkraft erklärt

1. Materialstärke

Die Tonnage steigt exponentiell mit der Dicke.

Beispiel:

Weil die Dicke in der Formel quadriert wird.

2. Matrizenöffnung (V-Öffnung)

Die V-förmige Öffnung beeinflusst die Tonnage direkt.

Eine große V-förmige Öffnung in der Abkantpresse reduziert die Biegekraft und die Maschinenbelastung.

Dies ist ideal für:

• Aluminiumbleche
• dünnes Blech
• Biegung mit großem Radius

3. Materialart

Unterschiedliche Materialien erfordern unterschiedliche Tonnagen.

Beispiel:
Wenn für Baustahl 50 Tonnen benötigt werden, kann es bei Edelstahl zu 75 Tonnen kommen.

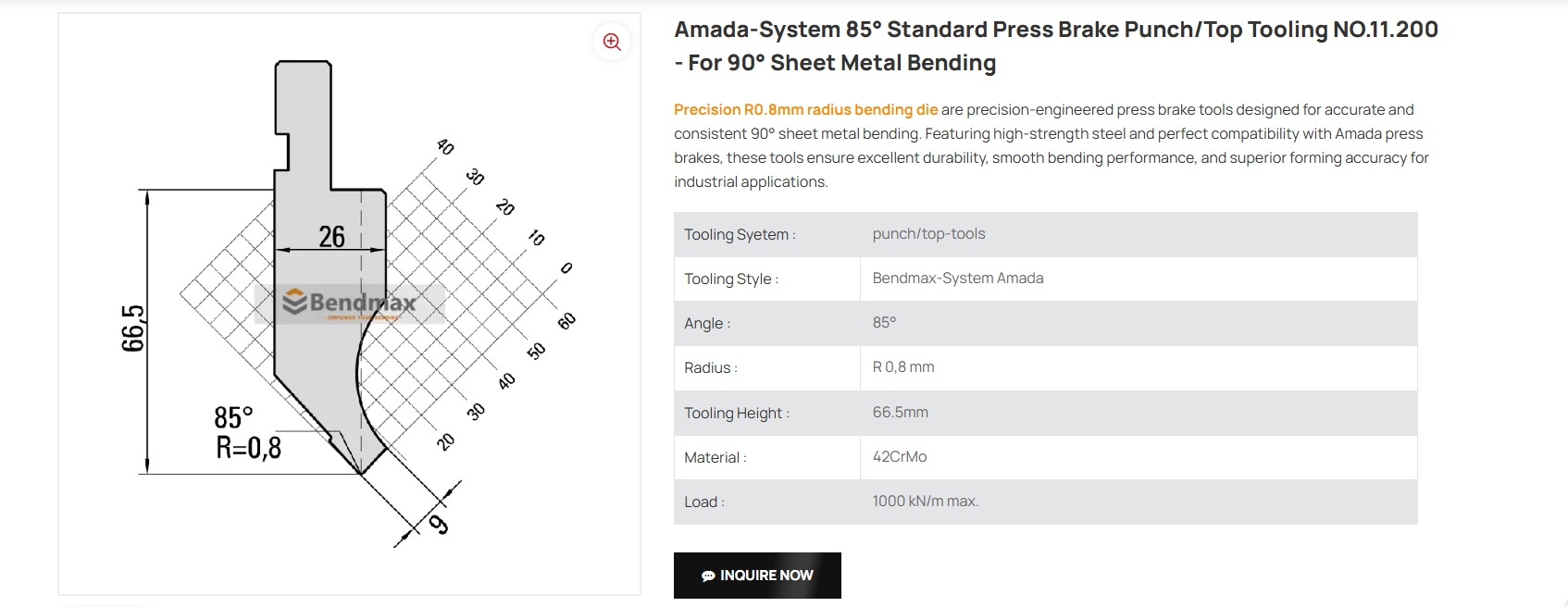

Tonnageunterschiede nach Werkzeugtyp

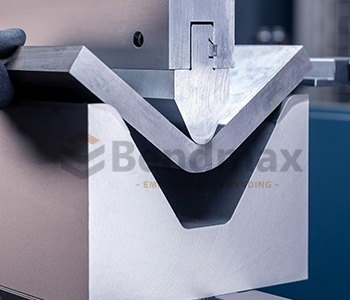

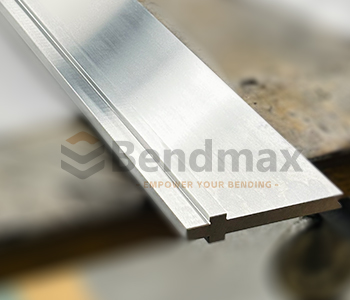

Hochleistungs-Abkantpresswerkzeuge

Ideal für:

• Biegen dicker Platten
• Baustahl
• Anwendungen mit hohem Durchsatz

Natürlich enthaltene Schlüsselwörter: Hochleistungs-Abkantpresswerkzeuge

Eigenschaften:

• verstärkter Körper
• hohe Belastbarkeit
• kleinere V-Optionen

Vorteile:

• hohe Langlebigkeit
• geeignet für dickes Material
• bessere Belastbarkeit

Nachteil:

• höhere Tonnagenachfrage

Typische Anwendungsbereiche:

• LKW-Chassis
• Bauteile
• Industrieschränke

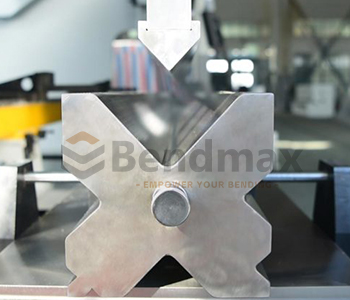

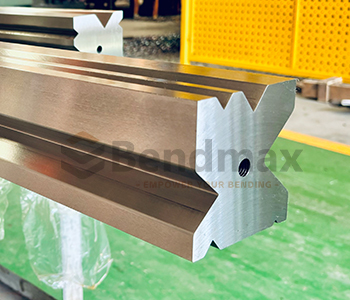

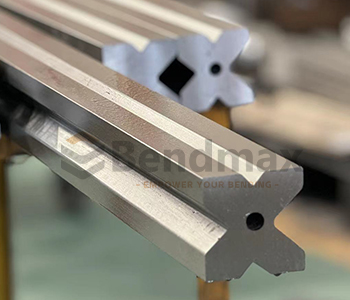

Mehrfach-V-Pressen-Werkzeuge

Schlüsselwörter (selbstverständlich enthalten): Mehrfach-V-Abkantpresswerkzeuge

Multi-V-Matrizen enthalten mehrere V-förmige Öffnungen in einem Werkzeug.

Vorteile:

• eine Matrize für mehrere Dicken
• reduzierte Einrichtungszeit
• niedrigere Werkzeuglagerkosten

Anwendungsbereiche:

• Lohnfertigungsbetriebe
• flexible Fertigung
• Kleinserienfertigung

Beispiel:
Ein einzelner Multi-V-Chip kann Folgendes umfassen:

• 16 mm
• 22 mm
• 35 mm
• 50 mm V-Öffnungen

Dies ermöglicht es den Betreibern, die Tonnage schnell zu optimieren.

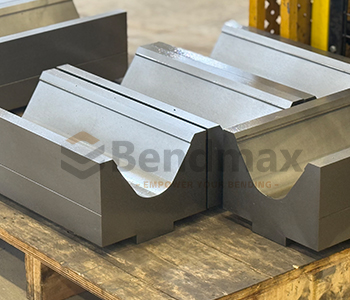

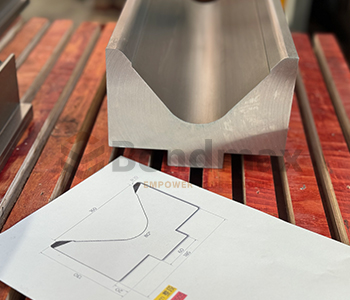

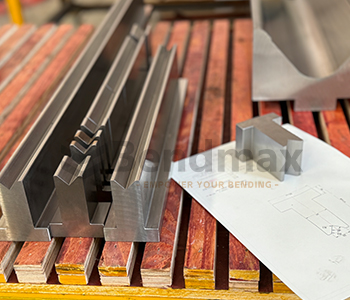

Abkantpresse mit großer V-Öffnung

Schlüsselwörter sind natürlich enthalten: große V-Öffnung Abkantpresse

Große V-Matrizen eignen sich ideal für:

• weiche Materialien
• kosmetische Teile
• spurenloses Biegen

Vorteile:

• geringere Tonnage
• größerer Biegeradius
• reduzierter Werkzeugverschleiß

Ideal für:

• HVAC-Paneele
• Gehäuse
• Geräteteile

Beispielrechnung für die Pressenkraft

Material: Baustahl
Dicke: 3 mm
V-Öffnung: 24 mm

Formel:

T=1,42×450×3224T = \frac{1,42 \times 450 \times 3^2}{24}T=241,42×450×32

Ergebnis:

≈ 24 kN/cm

Dies entspricht ungefähr:

240 Tonnen/Meter

(Die tatsächlichen Werte variieren je nach Maschinen- und Werkzeuggeometrie.)

Empfohlene Regel zur Werkzeugauswahl

Eine gängige Regel:

V-Öffnung = 6- bis 8-fache Materialstärke

Beispiele:

Für dickere Materialien sollten Sie robuste Abkantpresswerkzeuge wählen.

Für eine flexible Produktion wählen Sie Mehrfach-V-Abkantpresswerkzeuge.

Für geringere Presskraft und gleichmäßigeres Biegen wählen Sie eine Abkantpresse mit großer V-förmiger Öffnung.

Eine genaue Berechnung der Presskraft ist für ein sicheres und effizientes Biegen unerlässlich.

Die Wahl des richtigen Werkzeugs ist entscheidend:

✅ Hochleistungs-Abkantpresswerkzeuge für hohe Presskräfte und dicke Bleche
✅ Mehrfach-V-Abkantpresswerkzeuge für flexible Produktion
✅ Große V-förmige Abkantpresse für geringere Presskraft und größere Biegeradien

Bei BENDMAX liefern wir hochpräzise Abkantpressenwerkzeuge, die für folgende Anwendungen entwickelt wurden:

• Haltbarkeit
• Genauigkeit
• Kompatibilität mit gängigen Abkantpressensystemen

Kontaktieren Sie uns für Werkzeugempfehlungen und individuelle Biegelösungen.

Häufig gestellte Fragen: Berechnung der Presskraft einer Abkantpresse

Wie berechne ich die Presskraft einer Abkantpresse?

Verwenden Sie diese Formel:

T=1,42×σ×t2VT = \frac{1,42 \times \sigma \times t^2}{V}T=V1,42×σ×t2​

Die Tonnage hängt ab von:

• Dicke
• Material
• Öffnung

Verringert eine größere V-Öffnung die Tonnage?

Ja.
Eine größere V-förmige Öffnung verringert die erforderliche Biegekraft, erhöht aber den Biegeradius.

Aus diesem Grund wird für das Biegen mit geringer Kraft eine Matrize mit großer V-förmiger Öffnung verwendet.

Welches Werkzeug eignet sich am besten zum Biegen dicker Bleche?

Für dickere Materialien sollten Sie Hochleistungs-Abkantpresswerkzeuge verwenden, da diese Folgendes bieten:

• höhere Belastbarkeit
• bessere strukturelle Festigkeit
• reduzierte Verformung

Warum Mehrfach-V-Abkantpresswerkzeuge verwenden?

Mehrfach-V-Abkantpresswerkzeuge verbessern die Effizienz, indem sie mehrere V-Öffnungen in einem Werkzeug ermöglichen.

Vorteile:

• weniger Werkzeugwechsel
• niedrigere Werkzeugkosten
• höhere Flexibilität

Bendmax stellt für jedes Produkt Referenzwerte für die Presskraft bereit, die als Richtlinie bei der Werkzeugauswahl dienen können. Für professionelle Unterstützung können Sie sich auch an unsere Ingenieure wenden.
