Pneumatisches Spannsystem für Abkantpresse | Schneller und präziser Werkzeugwechsel

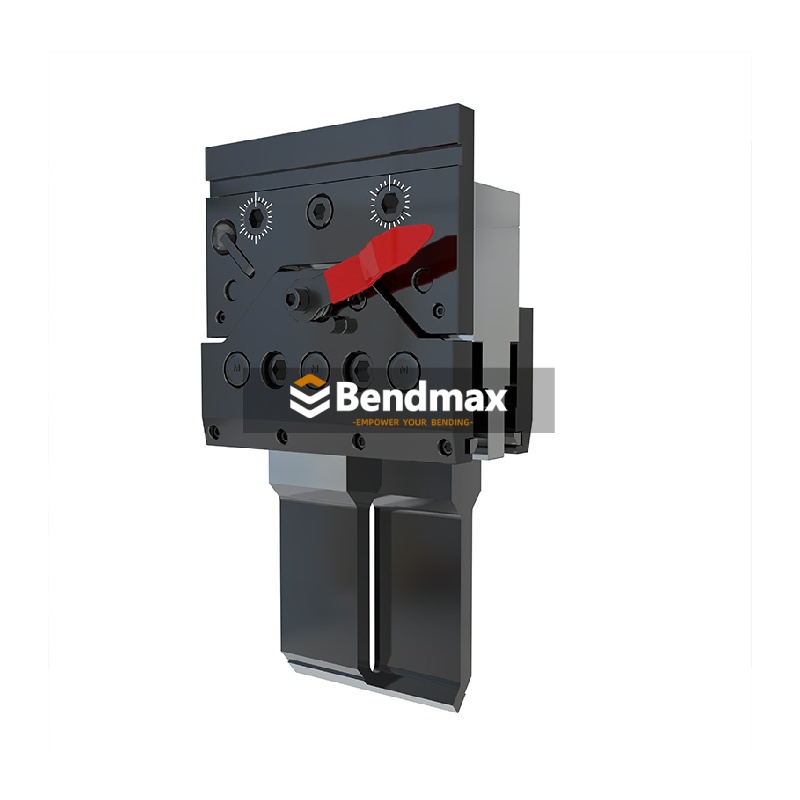

Der Express-Spannsystem Die Spannvorrichtung von Bendmax ermöglicht durch die einfache und schnelle manuelle Hebelbetätigung das schnelle Einspannen und Positionieren von Stempeln nach europäischem Standard. Mit einem Spannsystem für Ihre Abkantpresse hauchen Sie Ihrer Maschine neues Leben ein – Sie erhalten erweiterte Funktionen und eine optimierte Biegefläche. Spannvorrichtungen sind eine hervorragende Möglichkeit, Rüst- und Umrüstzeiten deutlich zu reduzieren.Verlängern Sie die Lebensdauer Ihrer Präzisionswerkzeuge mit dem Nr. 50903 Verschleißfeste KlemmeIntegriert mit einer spezialisierten Nylonstreifen-SchnittstelleEs verhindert die Reibung von Metall auf Metall, schützt so vor Kratzern an den Stempelzapfen und gewährleistet gleichzeitig butterweiche seitliche Verstellungen. Ideal zum Schutz hochwertiger, präzisionsgeschliffener Stempel.

Konzipiert für kompromisslose Langlebigkeit, Nr. 50900 Hochleistungsklemme ist der Industriestandard für europäische Werkzeuge. Dank seiner Konstruktion mit gehärtetem Gehäuse und verstärktem Hebel bietet es maximale Greifkraft Für den Einsatz bei hohen Tonnagen ausgelegt. Das zuverlässige Arbeitstier für eine konstante, langfristige Produktion. Das Exzentrische Hebelklemme für europäische WerkzeugeSie eignet sich für Bediener, die einen schnellen Werkzeugwechsel an europäischen Werkzeugsystemen benötigen, und ist mit ihrer geringen Breite von 17,5 mm ideal für Maschinen mit begrenztem Bauraum. Bei der Auswahl der Spannvorrichtungen ist darauf zu achten, dass Höhe und Hebeltyp auf den Oberträger der Abkantpresse abgestimmt sind, um einen korrekten Stempelsitz zu gewährleisten. Vermeiden Sie während des Betriebs übermäßige Krafteinwirkung auf den Exzenterhebel und überprüfen Sie regelmäßig die Kontaktflächen, um Fehlausrichtungen und vorzeitigen Verschleiß zu verhindern.

Maximieren Sie die Flexibilität bei der Einrichtung mit dem Nr. 50905 ZweirichtungsklemmeAusgestattet mit einem einzigartigen Selbsteinstellmechanismus ermöglicht es das Laden von Werkzeugen von beiden Seiten. Vorder- und RückseiteDie automatische Ausrichtung der Stempel sorgt für optimale Ergebnisse. Die ideale Lösung für komplexe Biegevorgänge, die Schnelligkeit und Flexibilität erfordern. Halten Sie während des Betriebs die Spann- und Stempelauflageflächen sauber, vermeiden Sie ein Überdrehen des Exzenterhebels und führen Sie regelmäßige Kontrollen durch, um Fehlausrichtungen oder ungleichmäßige Spannkräfte zu verhindern. Die richtige Auswahl und Wartung verlängern die Werkzeugstandzeit und gewährleisten gleichbleibende Biegegenauigkeit.

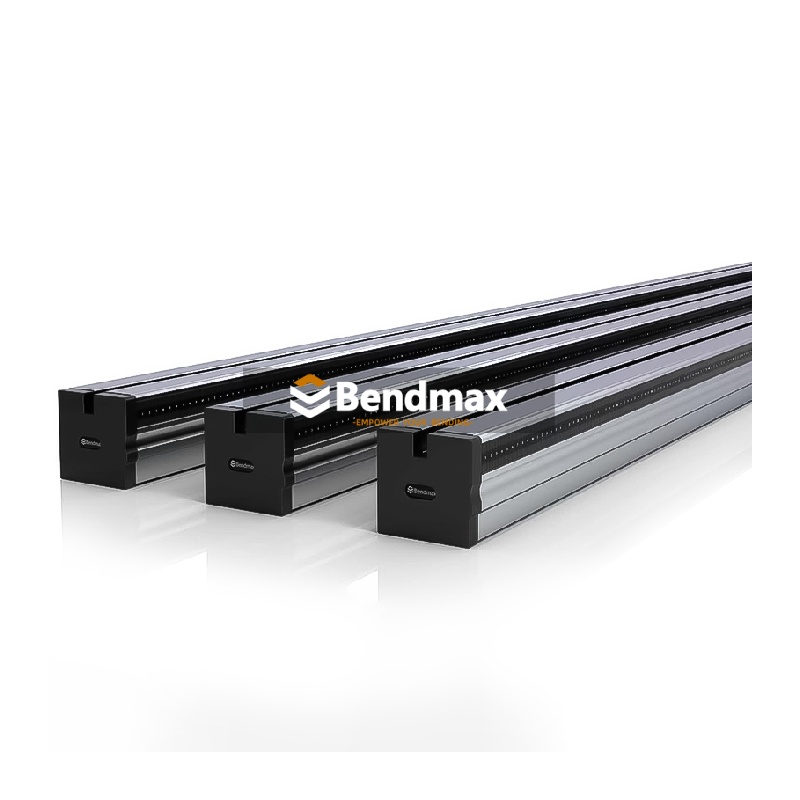

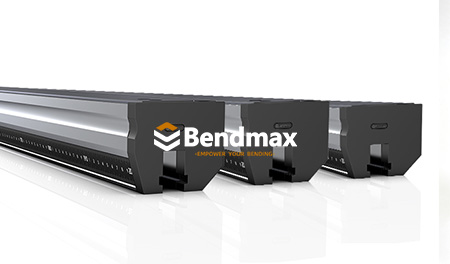

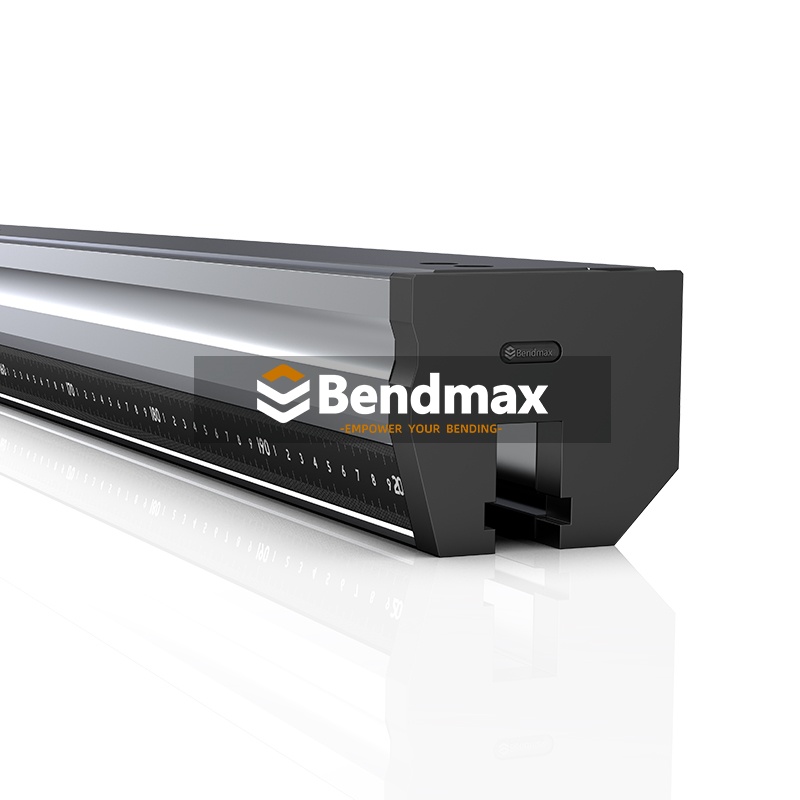

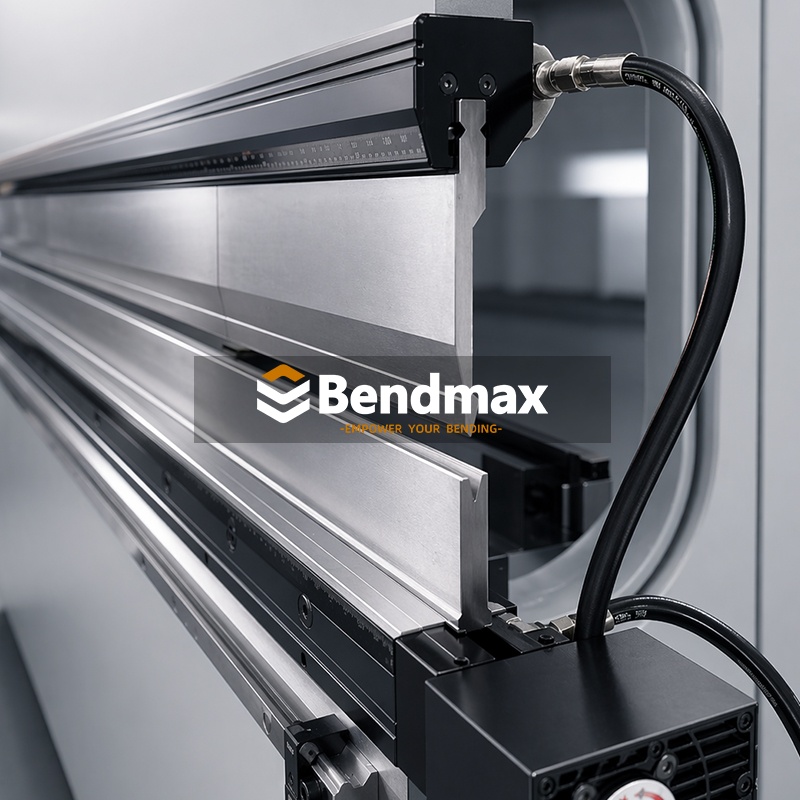

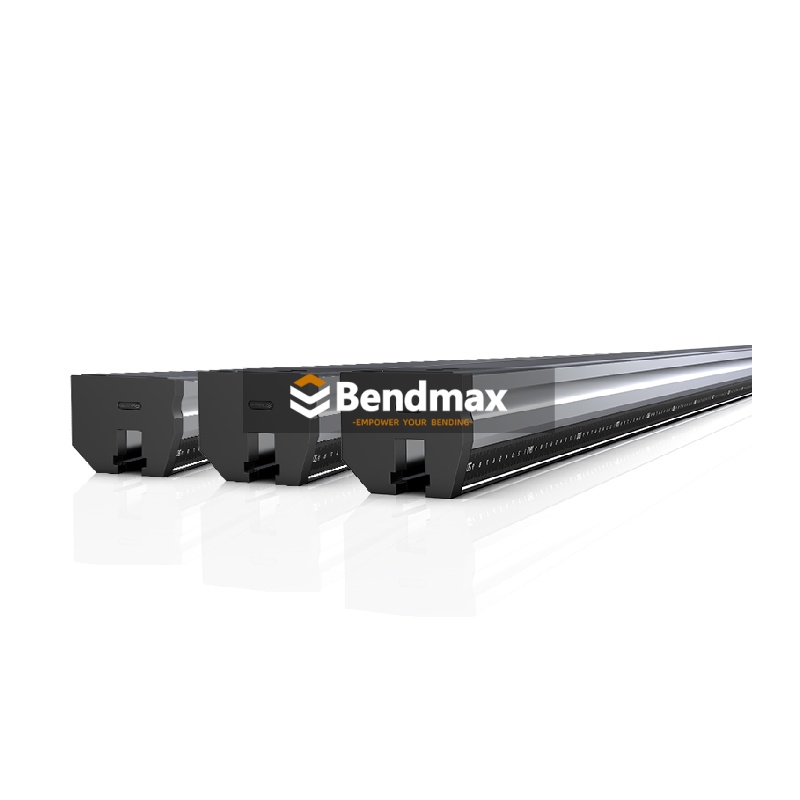

Das pneumatische Spannsystem für Abkantpressen ist für die schnelle, zuverlässige und präzise Werkzeugspannung moderner und älterer Abkantpressen konzipiert. Durch den Ersatz herkömmlicher manueller Spannsysteme verkürzt es die Werkzeugwechselzeiten erheblich und verbessert gleichzeitig die Werkzeugpositionierung, -ausrichtung und die gesamte Biegeleistung.Pneumatische Spannsysteme finden breite Anwendung bei Hochleistungs-Abkantpressen und eignen sich auch als Nachrüstlösung für ältere Maschinen. Das System wird direkt am Pressenzylinder montiert und gewährleistet eine starke und gleichmäßige Spannkraft über die gesamte Werkzeuglänge.Nach der Aktivierung klemmt und positioniert das pneumatische System die Werkzeuge der Abkantpresse sicher und ermöglicht so einen schnellen und präzisen Werkzeugwechsel. Dadurch eignet es sich besonders für Produktionsumgebungen mit häufigen Werkzeugwechseln, segmentierten Stempeln, kleinen Produktionsläufen und automatisierten Biegevorgängen. Im Vergleich zu herkömmlichen manuellen Spannsystemen kann ein pneumatisches Spannsystem die Rüstzeiten und Maschinenstillstandszeiten deutlich reduzieren und gleichzeitig die Wiederholgenauigkeit und die Effizienz des Bedieners verbessern.

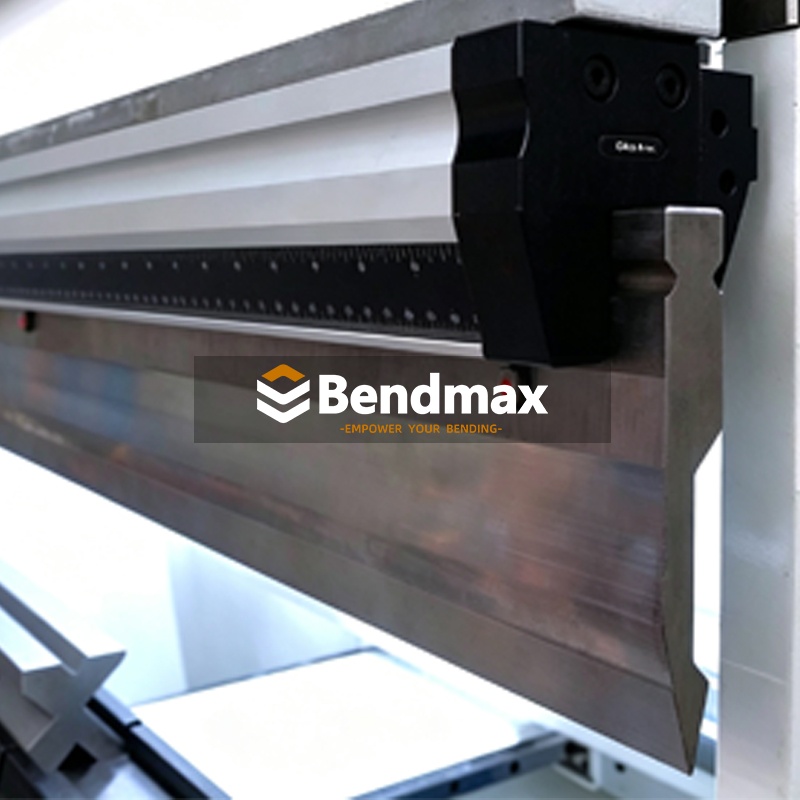

Der Doppelseitiges Schnellspannsystem ist für die schnelle und sichere Montage von Abkantpressstempeln ausgelegt und bietet eine ausgewogene Klemmung sowie eine flexible Werkzeugpositionierung für effizientes Blechbiegen.

Das System ermöglicht eine schnelle und flexible Werkzeughandhabung. Durch Loslassen des Hebels werden alle Werkzeuge gleichzeitig entriegelt, während der Sicherheitsmechanismus ein versehentliches Lösen während des Betriebs verhindert. Zum Entnehmen des Werkzeugs wird jedes einzelne Segment separat entfernt, indem es am Anschlag angehoben, leicht gedreht und dann nach unten gezogen wird. Diese Konstruktion ermöglicht einen schnellen Werkzeugwechsel bei gleichzeitig sicherer und kontrollierter Handhabung.
