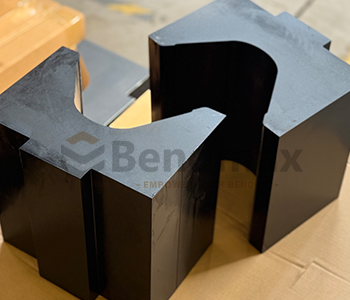

Hochleistungs-Abkantpressenwerkzeuge

Hochleistungs-Abkantpresswerkzeuge sind speziell entwickelt für hohe Tonnage, Biegen dicker Bleche und anspruchsvolle industrielle AnwendungenIm Vergleich zu Standardwerkzeugen bieten sie höhere Tragfähigkeit, verbesserte Haltbarkeit und überlegene strukturelle Stabilität.

Hochleistungs-Abkantpressenwerkzeuge werden zum Biegen dicker Materialien unter hoher Kraft eingesetzt und bieten eine bessere Festigkeit, längere Lebensdauer und einen sichereren Betrieb.

Was sind Hochleistungs-Abkantpresswerkzeuge?

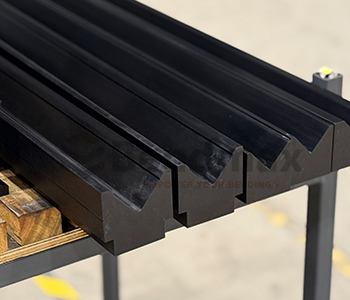

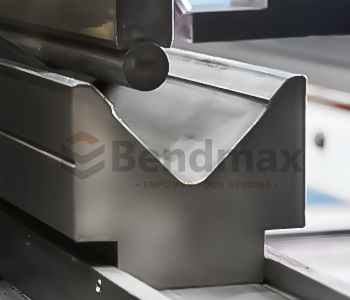

(Bendmax Teilabkantpresse Hochleistungs-V-Öffnungswerkzeuge, Anzeige)

Hochleistungswerkzeuge sind wie folgt konstruiert:

• Verstärkte Körperstrukturen
• Tief gehärtete Arbeitsflächen
• Optimierte Geometrie für die Lastverteilung

Sie werden typischerweise verwendet, wenn:

• Die Materialdicke überschreitet 6 mm
• Es werden hochfeste Werkstoffe verwendet.
• Die kontinuierliche Produktion erfordert eine lange Werkzeugstandzeit.

Warum sollte man Hochleistungs-Abkantpresswerkzeuge verwenden?

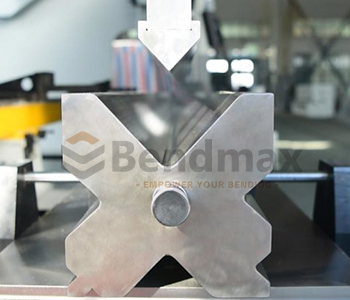

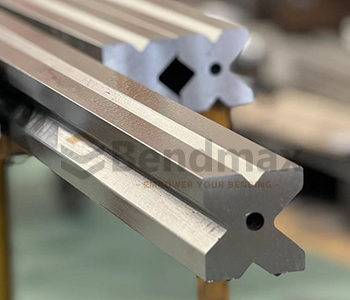

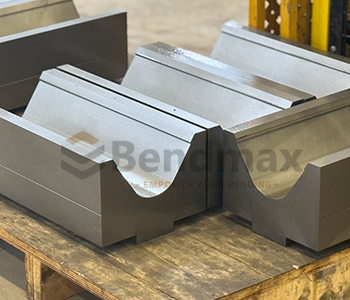

(Beispiel für Hochleistungs-V-Öffnungsmatrizen/Mehrfach-V-Matrizen für Bendmax-Abkantpresse)

1. Höhere Tragfähigkeit

Hochleistungswerkzeuge können deutlich höhere Presskräfte bewältigen als Standardwerkzeuge.

Typische Leistungsfähigkeit:

• Standardwerkzeuge: leichte bis mittlere Beanspruchung
• Hochleistungswerkzeuge: bis zu 1000 kN/m oder mehr

2. Verbesserte Werkzeugstandzeit

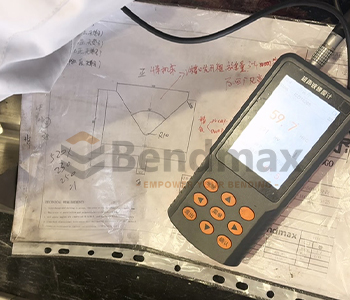

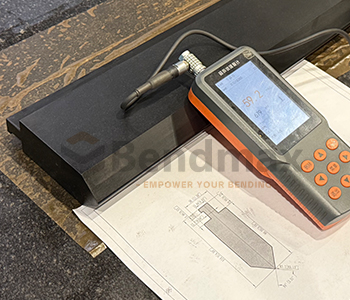

(Härteprüfung der Werkzeuge für die Hochleistungs-Abkantpresse von Bendmax)

Dank:

• Gehärtete Arbeitsflächen (HRC 54–60)
• Verschleißfester legierter Stahl

Diese Matrizen behalten ihre Präzision auch unter extremen Belastungen.

3. Bessere Biegestabilität

Ein starrer Werkzeugkörper reduziert:

• Ablenkung
• Winkelvariation
• Dimensionsfehler

👉 Dies ist für strukturelle Bauteile von entscheidender Bedeutung.

Wichtigste Designmerkmale

Verstärkte Konstruktion

• Größerer Querschnitt
• Höhere Tragfähigkeit

Tiefenhärtung

• Arbeitsbereich für Verschleißfestigkeit gehärtet
• Der Kern behält seine Zähigkeit, um Risse zu vermeiden.

Präzisionsschleifen

• Gewährleistet präzise Biegewinkel
• Verbessert die Wiederholgenauigkeit

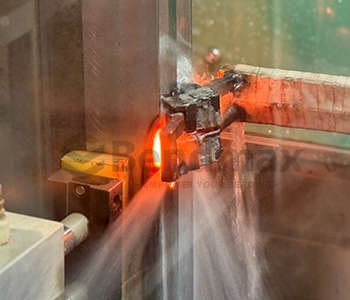

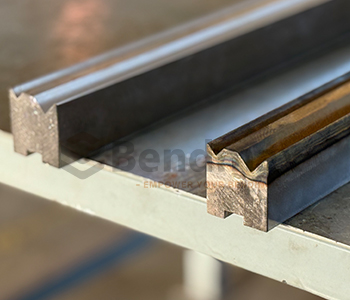

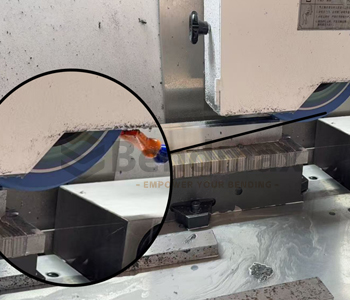

(Bendmax-Designmerkmale: Induktionshärtung erhitzt den Arbeitsbereich / Erscheinungsbildvergleich / CNC-Schleifen)

V-Öffnungsauswahl für Hochleistungswerkzeuge

Die Wahl der richtigen V-Öffnung ist für beides von entscheidender Bedeutung. Tonnagekontrolle Und Biegequalität.

Empfohlene Regel:

V-Öffnung = 6× bis 10× Materialstärke

👉 Kleinere V-Öffnungen erhöhen die Tonnage dramatisch.

Tonnageüberlegungen

Die Tonnage erhöht sich mit:

• Materialstärke (quadratischer Effekt)
• Kleinere V-Öffnungen
• Höhere Materialfestigkeit

Zur Information: Die Formel für das Luftbiegen lautet:

Implikation:

• Dicke Platte + kleiner V-Matrize = extrem hoher Tonnagebedarf

👉 Genau hier ist der Ort Hochleistungs-Abkantpresswerkzeuge sind unerlässlich.

Arten von Hochleistungs-Abkantpresswerkzeugen

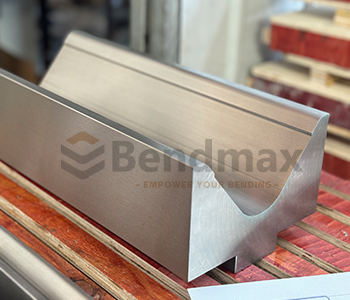

1. Einzelne V-Hochleistungs-Matrizen

• Häufigster Typ
• Hohe Festigkeit und Stabilität
• Geeignet für eine gleichbleibende Produktion

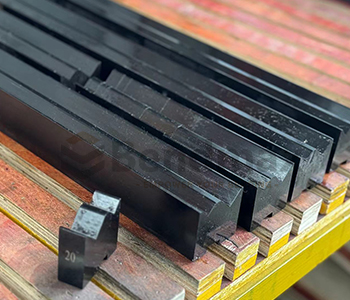

2. Doppel-V-Hochleistungs-Matrizen

• Zwei V-förmige Öffnungen
• Das Flip-Design verlängert die Werkzeuglebensdauer
• Kostengünstig

3. Hochleistungs-Mehrfach-V-Matrizen

Kombiniert:

• Flexibilität von Mehrfach-V-Abkantpresswerkzeuge
• Festigkeit der robusten Konstruktion

👉 Ideal für Werkstätten, die mit unterschiedlichen Materialstärken arbeiten.

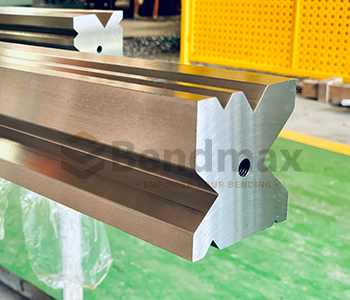

4. Kundenspezifische Hochleistungswerkzeuge

Entwickelt für:

• große Strukturen
• spezielle Biegewinkel
• übergroße Bauteile

Anwendungen

Hochleistungs-Abkantpresswerkzeuge finden breite Anwendung in:

• Baumaschinen
• LKW-Chassis-Fertigung
• Schiffbau
• Energieanlagen
• Stahlkonstruktionen

Typische Bauteile:

• dicke Klammern
• Balken
• Rahmen
• Stützkonstruktionen

Hochleistungs- vs. Standardwerkzeuge

👉 Die Investition ist höher, aber die langfristigen Kosten sind aufgrund der Langlebigkeit niedriger.

Häufige Fehler, die es zu vermeiden gilt

❌ Verwendung von Standardwerkzeugen für dicke Platten

Führt zu:

• Werkzeugverformung
• schlechte Genauigkeit
• Werkzeugversagen

❌ Wahl einer zu kleinen V-Öffnung

Ursachen:

• übermäßige Tonnage
• Maschinenüberlastung

❌ Vernachlässigung der Materialfestigkeit

Hochfester Stahl erfordert deutlich mehr Kraft.

Profi-Tipps zur Werkzeugauswahl

• Immer passend Werkzeugfestigkeit bei Maschinenkapazität
• Verwenden größere V-Öffnungen Tonnage nach Möglichkeit reduzieren
• Kombinieren Sie dies mit einem geeigneten Stempelradius.
• Für mehr Flexibilität empfiehlt sich eine Kombination mit Mehrfach-V-Abkantpresswerkzeuge

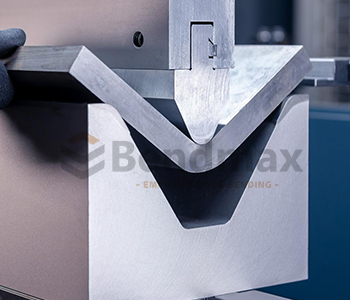

• Für Biegevorgänge mit geringer Kraft verwenden Sie einen große V-Öffnung Abkantpresse

Häufig gestellte Fragen: Hochleistungs-Abkantpresswerkzeuge

Wofür werden Hochleistungs-Abkantpresswerkzeuge verwendet?

Sie werden verwendet für:

• dickes Material biegt
• Großtonnage-Operationen
• industrielle Strukturbauteile

Wie wähle ich die richtige V-Öffnung aus?

Befolge die Regel:

V = 6–10 × Dicke

Anpassung basierend auf:

• Materialart
• Biegeradius
• Tonnagekapazität

Lohnt sich der Preis für Hochleistungswerkzeuge?

Ja. Sie bieten Folgendes an:

• längere Lebensdauer
• bessere Genauigkeit
• höhere Sicherheit

👉 Besonders in Umgebungen mit hoher Auslastung.

Hochleistungs-Abkantpresswerkzeuge sind für jede Bearbeitung unerlässlich, die Biegen dicker Bleche und hohe Tonnageanforderungen.

Sie bieten Folgendes an:

• Übermacht
• lange Lebensdauer
• gleichbleibende Biegegenauigkeit

Bei BENDMAXUnsere robusten Werkzeuglösungen sind für folgende Zwecke konzipiert:

• maximale Haltbarkeit
• Präzisionsleistung
• Kompatibilität mit gängigen Abkantpressensystemen
