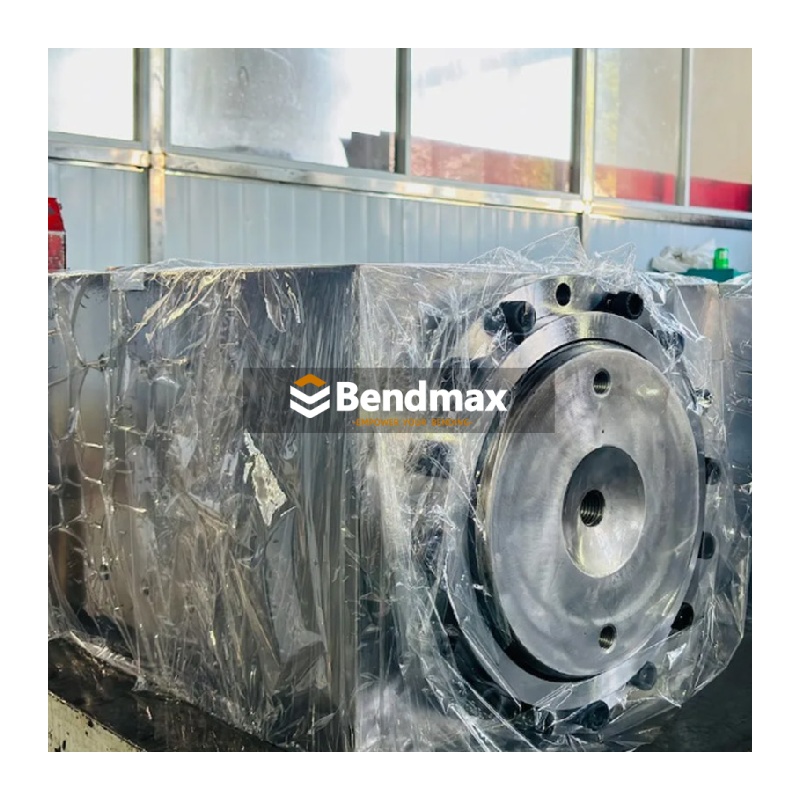

Hydraulikzylinder – Kundenspezifische Lösungen für Metallumformprozesse
-Direkt vom Hersteller: Kundenspezifischer Hydraulikzylinder für Abkantpresse
Überragende Materialqualität
In einer Abkantpresse 42CrMo Kolbenzylinder Eine Pumpe erzeugt Druck und überträgt diese Energie mittels Hydraulikflüssigkeit auf die Zylinder. Jeder Hydraulikzylinder fungiert als leistungsstarker Linearantrieb, der die vertikale Bewegung des Stempels antreibt und so eine gleichmäßige und hochpräzise Krafteinwirkung während des Biegevorgangs gewährleistet.
Die meisten Abkantpressen verwenden ein Zweizylindersystem mit je einem Hydraulikzylinder an jedem Seitenrahmen (Seitengehäuse). Diese symmetrische Anordnung gewährleistet eine gleichmäßige Druckverteilung, minimiert die Durchbiegung und trägt zu gleichbleibenden Biegewinkeln und einer höheren Teilegenauigkeit bei.

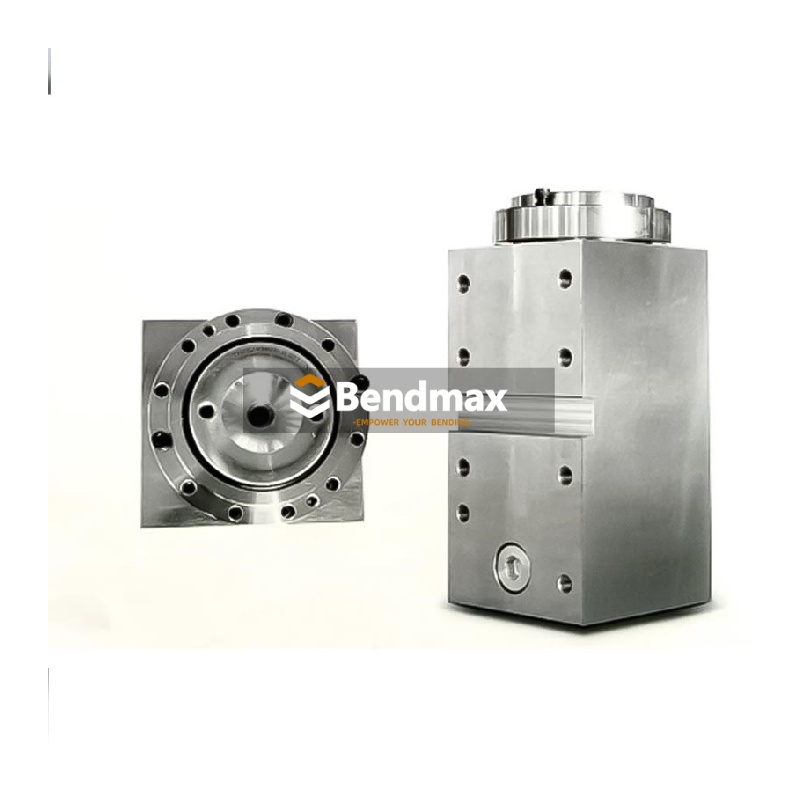

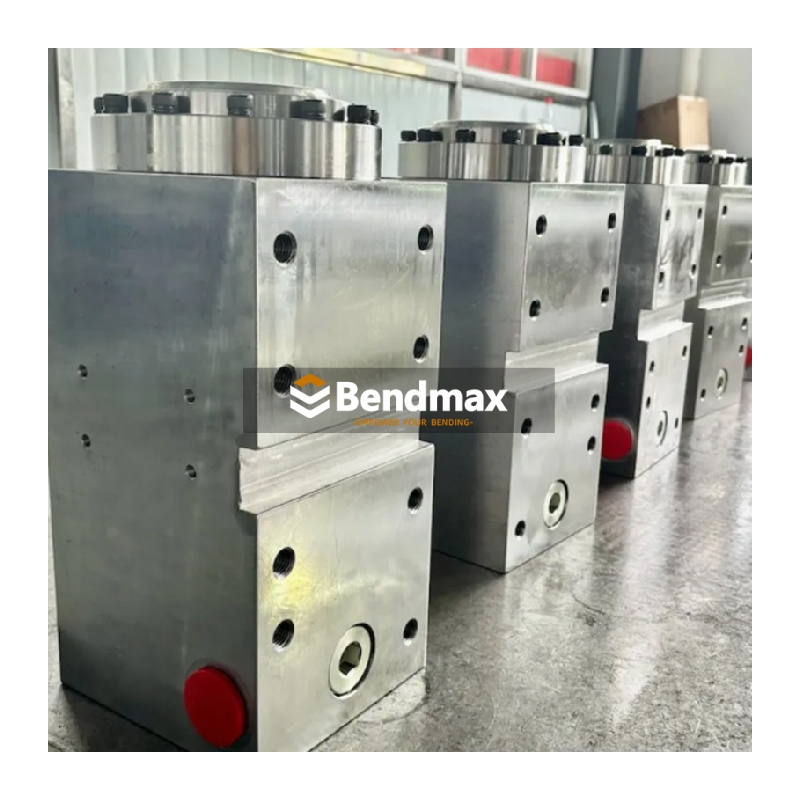

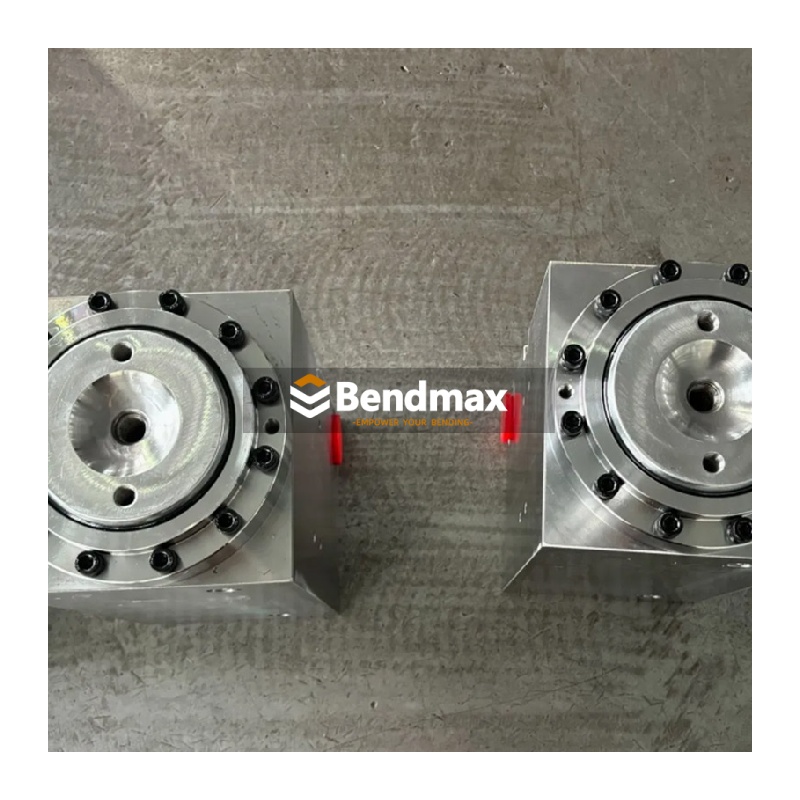

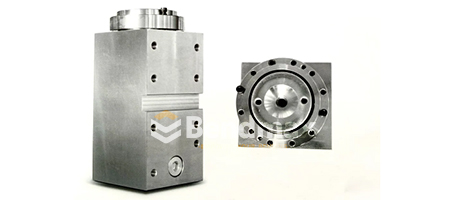

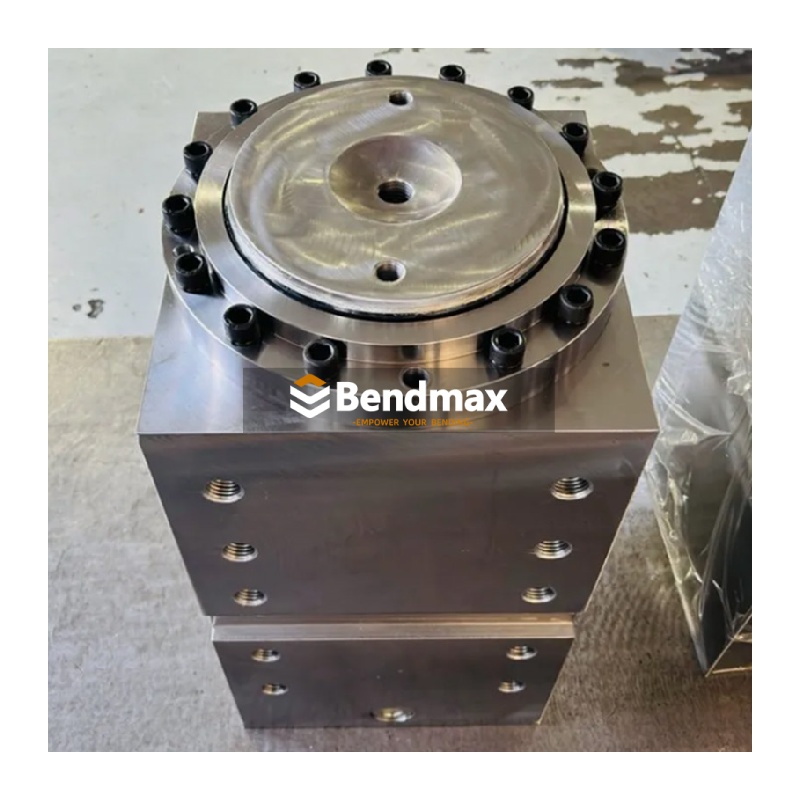

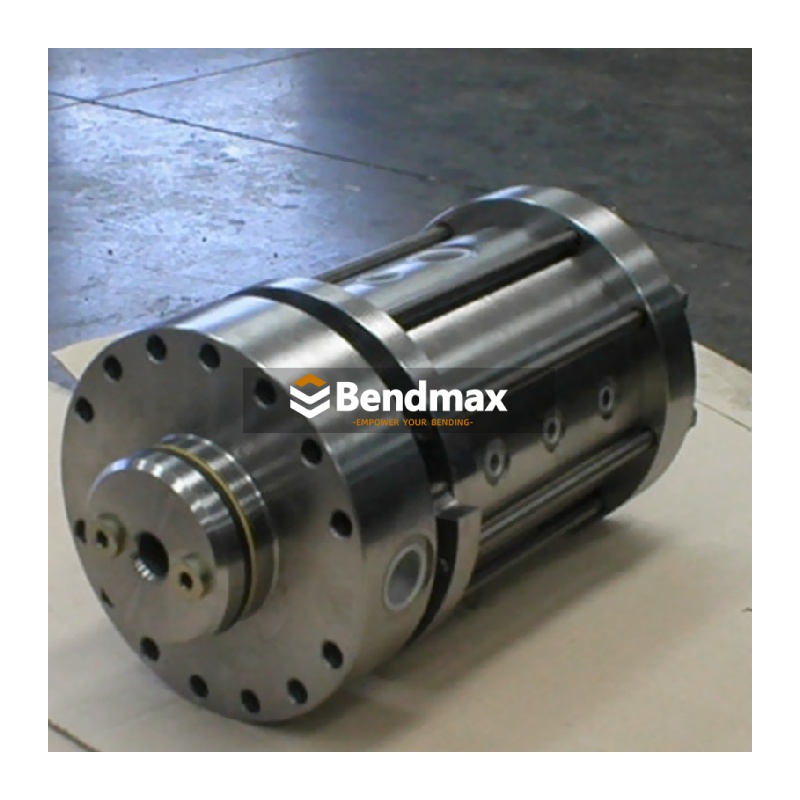

Strukturelle Merkmale
Unsere Hydraulikzylinder zeichnen sich durch eine robuste Bauweise und enge Fertigungstoleranzen aus. Die Struktur umfasst typischerweise:
Zylinder – Beherbergt den Kolben und die Hydraulikflüssigkeit; hergestellt aus hochfestem legiertem Stahl für lange Haltbarkeit.
Kolben und Kolbenstange – Der Kolben teilt die innere Kammer und überträgt die Kraft über die Kolbenstange auf den Stößel.
Endkappen und Dichtungen – Sicherstellen, dass die Kammern luftdicht sind, Leckagen verhindert werden und hohen Innendrücken standhalten.
Lager- und Führungsringe – Kolbenausrichtung beibehalten und Verschleiß während des Betriebs reduzieren.
Die Innenflächen des Zylinderrohrs sind präzisionsgefertigt.-geschärft, um die Reibung zu reduzieren und einen gleichmäßigen Kolbenhub zu gewährleisten, was für die Aufrechterhaltung der Kontrolle und Wiederholgenauigkeit entscheidend ist.
Installationsort
▶Auf dem Stempel montiert
▶Auf dem Schieber montiert
Die Materialwahl ist entscheidend für die Beständigkeit gegenüber dem hohen Druck und den häufigen Schaltzyklen von Hydraulikzylindern. Unsere Zylinder sind
zusammengesetzt aus:
Zylinderkörper: Wärmebehandelter legierter Stahl (z. B. 42CrMo oder ST52) für Festigkeit, Dauerfestigkeit und Verschleißfestigkeit.
Kolbenstange: Induktionsgehärteter und verchromter Stahl, der Korrosionsbeständigkeit und Oberflächenhärte bietet und so die Lebensdauer verlängert.
Siegel: Hochleistungsfähige Polyurethan- oder Viton-Dichtungen für hohe Druckbeständigkeit und thermische Stabilität.
Diese Werkstoffe gewährleisten, dass unsere Zylinder auch unter hohem Druck (bis zu 25–30 MPa) und in anspruchsvollen Arbeitsumgebungen zuverlässig funktionieren.
Ausrichtungswerkzeug für Abkantpresse
Magnetischer Winkelverstellarm - integriert
Angebote anfordern
Ausrichtungswerkzeug für Abkantpresse
Magnetischer Winkelarm -Split-Style
Angebote anfordern
Ausrichtungswerkzeug für Abkantpresse
Magnetisches Laser-Ausrichtungsgerät
Angebote anfordern

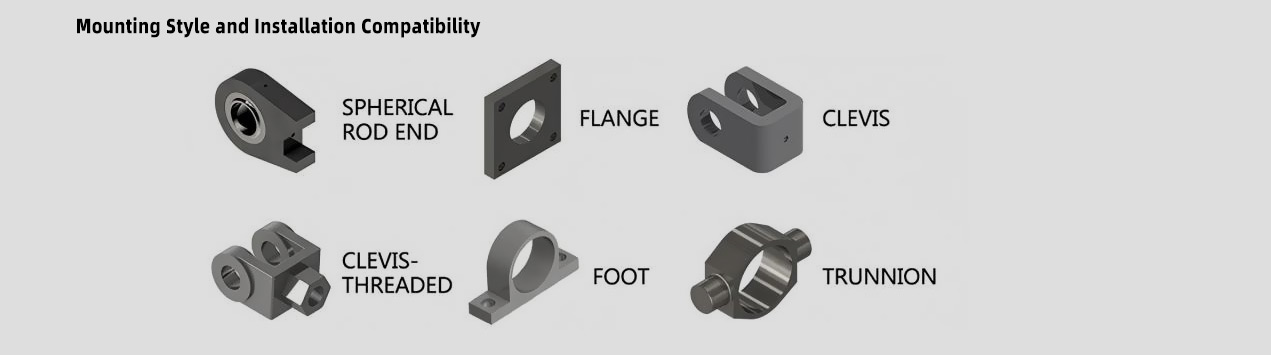

Für Hydraulikzylinder gibt es verschiedene Montagemöglichkeiten, darunter Flansch-, Gabel-, Zapfen- und Seitenlaschenmontage. Die gewählte Montageart muss zu Ihrem Pressenrahmen und dessen Konstruktion passen. Eine unsachgemäße Montage kann zu Fehlausrichtungen, ungleichmäßigem Verschleiß und verminderter Effizienz führen. Prüfen Sie daher stets die Kompatibilität der Zylinderbefestigung mit Ihrer Pressenkonstruktion.
Bendmax-Lösungen für die Präzisionsfertigung
ProduktpaletteUmfassendes Sortiment an Werkzeugen, Zylindern, Spannvorrichtungen, Bombiersystemen und Zubehör für Abkantpressen – entwickelt für Präzision, Langlebigkeit und Kompatibilität mit allen gängigen Maschinenmarken.
Angepasst nachMaßgeschneiderte Abkantpressenwerkzeuge und -systeme, gefertigt nach Ihren Zeichnungen, Materialien und Biegeanforderungen. Flexible Anpassung für jeden Produktionsbedarf.
24-Stunden-KundendienstProfessioneller technischer Support und schneller Reaktionsservice stehen Ihnen rund um die Uhr zur Verfügung. Bendmax sorgt mit zuverlässigem weltweitem Kundendienst für einen reibungslosen Produktionsablauf.
PressbremszylinderLeistungsstarke Hydraulikzylinder gewährleisten eine gleichmäßige, stabile und konsistente Bewegung und Kraft der Abkantpresse.
SpannsystemSchnellwechsel-Spannsysteme für sichere, präzise und zeitsparende Werkzeugeinstellungen an Abkantpressen.
KronensystemPräzisions-Ballungsanlagen, die Durchbiegungen ausgleichen, um gleichmäßige Biegewinkel und Qualität zu gewährleisten.
Sonstiges ZubehörEssentielles Zubehör für Abkantpressen zur Verbesserung der Rüstzeiten, der Werkzeugausrichtung und der gesamten Produktionsleistung.
